Luogo di origine: | La Cina |
Marca: | HongCe |
Certificazione: | Third party calibration certificate(cost additional) |
Numero di modello: | HH0807A |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | compensato |
Tempi di consegna: | 30 GIORNI |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 10 set al mese |
Area del banco di prova: | φ60cm | Cuscinetto del banco di prova: | 50 kg |
---|---|---|---|
Tempo della spruzzata: | 3 S | Range di temperatura: | RT+10℃~150℃ |
Tasso di riscaldamento: | RT+10℃~150℃≤40min | Sistema di controllo: | Controllo elettrico dello SpA di Mitsubishi |
Evidenziare: | Tester impermeabile,materiale apparecchiatura di collaudo |
ISO16750.4 i veicoli stradali di clausola 5,4 innaffiano la spruzzata 3s del sistema di prova della spruzzata sotto 0-4°C agli ambienti simulati
A. introduzione del SISTEMA:
Si conforma a ISO16750.4clause 5,4: Collaudo a scosse dell'acqua ghiacciata, è usata per prova della sicurezza per gli ambienti simulati di elettrico e di Electronic Systems che possono essere conforme all'acqua che spruzza sui vari veicoli stradali.
Parametri tecnici del B.:
Modello | HH0807A |
Campione | Il sistema elettrico ed elettronico può essere conforme all'acqua che spruzza sui veicoli stradali |
Dimensione dello studio | 100×105×108 (D×W×H) cm |
Area del banco di prova | φ60cm |
Cuscinetto del banco di prova | 50kg |
Regolazione in altezza del banco di prova | 20cm |
gamma di temperature | RT+10℃~150℃ |
Tasso di riscaldamento | RT+10℃~150℃≤40min |
Potere | AC230V 50Hz o su misura |
Sistema di controllo | Controllo elettrico dello SpA di Mitsubishi |
Interfaccia di operazione | Operazione a 7 pollici del touch screen di colore |
Verifichi il modello | Spruzzi la prova di acqua |
Ciclo di prova | Stabilizzi 100 cicli, 0-9999 può essere prestabilito |
Spruzzi il tempo | 3s |
Provi il liquido | NaCl deionizzato di +5% o dell'acqua o polvere dell'indennità di +3% Arizona |
Verifichi la temperatura dell'acqua | 0-4°C |
Tasso di raffreddamento | 20℃~2℃≤60min |
Scorrimento dell'acqua | 3-4L/3s |
Distanza fra l'ugello a getto ed il campione | 325±25mm |
Orientamento dell'acqua della spruzzata | Il campione è disposto sulla piattaforma girevole secondo l'uso reale, secondo la situazione reale scegliere il posizionamento (spruzzata di unico direzione) o il modo di rotazione (spruzzo orientabile) |
Riscaldamento di DUT | Sistema di riscaldamento |
Introduzione a progettazione strutturale
Questo prodotto è fatto dei materiali di alta qualità, elaborato dall'attrezzatura di elaborazione avanzata e la superficie della copertura esterna è spruzzata, bello e pianamente. Il colore è coordinato, l'arco è progettato e le linee sono regolari e naturali. La fodera è destinata per essere uno spazio limitato durante il lavoro ed è fatta dell'acciaio inossidabile importato di alta qualità. Il supporto dell'interno del campione ed altri accessori accessori sono fatti di acciaio inossidabile, con progettazione e la durevolezza ragionevoli. Nell'ambito dei locali di rispondere alle norme nazionali, l'attrezzatura è più pratica e facile a controllo basato sulla stabilità di tutti gli aspetti. Inoltre, il dispositivo ha le caratteristiche di installazione facile, del funzionamento semplice e della manutenzione programmata facile.
1. La copertura esterna dell'attrezzatura è fatta della macchina utensile galvanizzata di alta qualità di CNC del piatto d'acciaio e la superficie della copertura esterna è spruzzata, che è più liscia e bella.
2. Il carro armato interno è pannello di alta qualità dello specchio dell'acciaio inossidabile SUS316; per facilitare il riciclaggio del medium di prova e la pulizia dopo lo Zui, il fondo dello studio dell'attrezzatura è destinato come imbuto;
3. Pulizia dell'attrezzatura: Ci sono teste di spruzzo anticorrosive ad alta temperatura multiple di pulizia dentro lo studio dell'attrezzatura. Dopo che il programma dell'attrezzatura è finito, l'elettrovalvola a solenoide è aperta e l'ugello di pulizia relativo ad acqua di rubinetto è uno studio orientabile di lavaggio;
4. Dispositivo commovente dell'ugello: L'ugello è fisso sui sostegni superiori e più bassi con lo strato dell'isolamento termico. Quando la temperatura è alta, il sostegno si muove dalla camera di lavoro ed entra rapidamente nella stanza di funzionamento durante la spruzzatura;
5. Flussometro: Il flussometro elettronico è usato per misurare il flusso dello scorrimento dell'acqua della prova, che può controllare, regolare, visualizzare ed accumulare il flusso. Produca il segnale 4~20mADC tramite il convertitore, colleghi con l'unità centrale di elaboratore, sia controllato e da esposizione;
6. Materiale di isolamento: cotone ad alta densità della vetroresina per assicurare prestazione dell'isolamento e per mantenere una temperatura dell'interno stabile;
7. La porta è fornita di una finestra trasparente per l'osservazione del cambiamento del campione dell'interno. La finestra di osservazione è fatta di vetro temperato vuoto a più strati;
8. Il sistema di miscelazione adotta il motore del ventilatore di a lungo asse e la ventola resistente dell'multi-ala dell'acciaio inossidabile della temperatura massima minima per raggiungere il ciclo verticale della diffusione di convezione verticale, di modo che la temperatura e l'umidità in laboratorio sono uniformi e stabili;
9. la striscia ad alta resistenza resistente ad alta temperatura di sigillamento di Doppio strato è usata fra la porta ed il gabinetto per assicurare il sigillamento dell'area campione. Il materiale interno della porta della porta è fatto di acciaio inossidabile e la maniglia di porta è fatta senza reazione, che rende l'operazione più facile;
10. Il foro della prova (parte di sinistra della macchina) può essere usato per il cavo elettrico esterno della prova o il cavo di segnale (apertura 50mm);
11. Il sistema di refrigerazione e della pompa dell'attrezzatura è installato al fondo ed il compressore è importato dalla marca di Taikang in Francia per assicurare l'effetto e l'affidabilità di raffreddamento.
12. Installi la ruota mobile in posizione fissa di alta qualità dell'unità di elaborazione sul fondo della macchina, che può muovere facilmente la macchina verso la posizione designata e ripara la macchina per colata continua dopo lo Zui;
13. La parte di controllo dell'attrezzatura è progettata sul lato destro dell'attrezzatura. Si distribuisce con il regolatore di temperatura, il interruttore di comando, il serbatoio di acqua, ecc. È facile da operare, semplice e facile da mantenere.
Controllo del circuito e sistema di protezione
Con il regolatore di touch screen LCD a 7 pollici, il controllo dello SpA può controllare la temperatura, pompa e flusso e tempo della prova rispettivamente; il flusso direttamente è visualizzato sul touch screen.
1. Importazione delle componenti;
2. Nessun commutatore di protezione del fusibile;
3. Il sovraccarico, perdita, completamente ha inguainato i blocchetti terminali;
4. Con l'arresto automatico e l'altra protezione;
Sistema di raffreddamento
1. Compressore: la Francia completamente inclusa Taikang;
2. Metodo di refrigerazione: refrigerazione meccanica;
3. Modo di condensazione: raffreddamento ad aria forzata;
4. Refrigerante: R404A (rispettoso dell'ambiente);
5. L'intera conduttura del sistema è provata a prova 48H di tenuta di pressione e di ventilazione;
6. Il riscaldamento ed il sistema di raffreddamento è completamente indipendenti;
7. Tubo di rame del refrigerante a spirale interno;
8. Evaporatore del pendio;
9. Il filtro, la finestra di flusso del refrigerante, la valvola della riparazione, il separatore di olio, l'elettrovalvola a solenoide ed il serbatoio asciutti del liquido sono tutto parti originali importate;
Stati di uso
1. Temperatura ambiente: 5 ° C ~ +32 ° C
2. Umidità ambientale: ≤85%
3. Requisiti di potere: Sistema a cinque vie trifase di AC380 (±10%) V/50HZ
4. Capacità preinstallata: circa 16KW

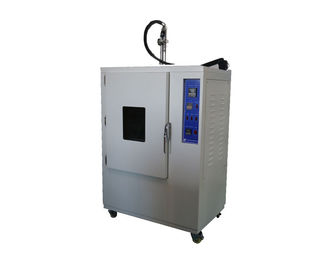

Immagine per riferimento:
