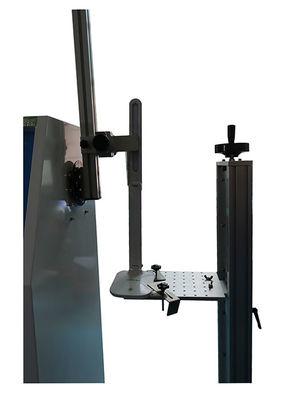

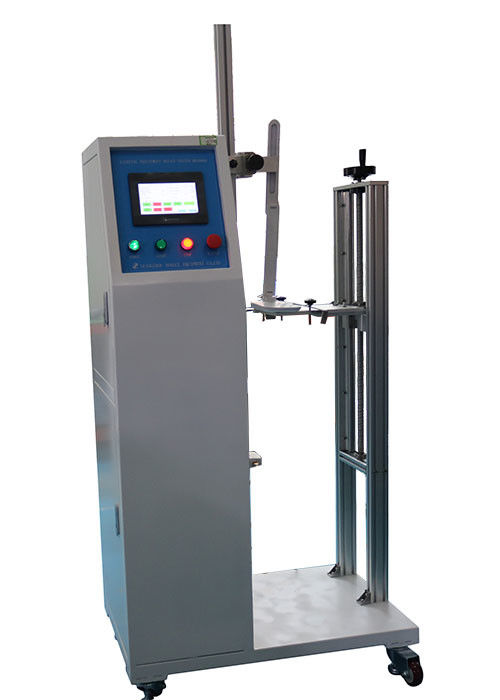

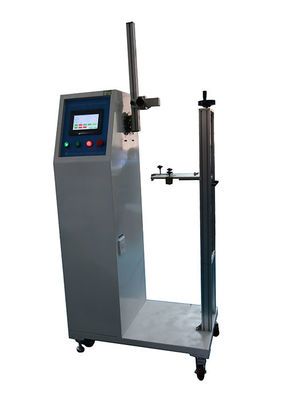

Apparecchiatura per il collaudo luci PLC

Apparecchio per il cambio di aspetto delle lanterne, apparecchiature per test di illuminazione, dispositivi di regolazione IEC60598-1 R500mm

Informazioni sul prodotto:

Il dispositivo viene utilizzato per rilevare il dispositivo di regolazione e conformarsi alla clausola 4.14.3 della IEC60598-1.
Il dispositivo di regolazione, dotato del cavo o cordone appropriato, deve essere azionato in conformità alla tabella seguente. Un ciclo di funzionamento è un movimento da un estremo dell'intervallo all'altro e ritorno alla posizione di partenza. La velocità di movimento non deve causare un riscaldamento apprezzabile del dispositivo e non deve superare i 600 cicli all'ora.
Per i dispositivi di regolazione costituiti da un tubo flessibile, l'intervallo di regolazione per questo test è normalmente di 135° in entrambe le direzioni dalla verticale. Tuttavia, laddove questa regolazione non possa essere ottenuta senza l'uso di una forza irragionevole, il tubo flessibile viene piegato solo nelle posizioni in cui rimarrà da solo.


Parametri tecnici:

1. La velocità di prova può essere impostata, con un intervallo da 0,1 a 10 volte/min.

2. L'angolo di flessione può essere impostato, l'intervallo di oscillazione delle linee verticali su entrambi i lati di

0-180°.

3. Altezza del centro di rotazione: 1200 mm.

4. Il raggio di rotazione massimo del pendolo: R500mm.

5. Corsa massima dell'azione di allungamento: 0-650 mm.

6. Angolo di azione della rotazione: 0-360°.

7. I cicli di prova possono essere impostati, il numero di cicli varia da 1 a 999999.

8. I dispositivi di fissaggio possono soddisfare una varietà di campioni all'interno dell'intervallo standard delle esigenze di test.

9. Motore di azionamento: servomotore.

10. Controller: PLC Mitsubishi.

11. HMI: interfaccia touchscreen.

12. Interfaccia interamente in inglese guidata, facile da usare.

13. Carico: con terminali, collegato esternamente al carico (il carico è opzionale, costo aggiuntivo).

Informazioni standard:

4.11.6I sistemi di contatto elettromeccanici devono resistere alle sollecitazioni elettriche che si verificano durante il normale utilizzo.

La conformità viene verificata sottoponendo i sistemi di contatto elettromeccanici a 100 operazioni a una velocità che corrisponde all'uso pratico (un'operazione è l'apertura o la chiusura del

contatto). Il test viene eseguito con corrente alternata alla tensione nominale e la corrente di prova deve essere 1,25 volte la corrente nominale del sistema di contatto elettrico. Il fattore di potenza del carico deve essere approssimativamente 0,6, a meno che non sia indicata una corrente nominale diversa per carichi resistivi, nel qual caso il fattore di potenza del carico deve essere unitario.

Laddove un apparecchio di illuminazione sia contrassegnato sia per carichi resistivi che induttivi, deve essere sottoposto a test con fattori di potenza sia unitari che 0,6.

Prima e dopo i test, i sistemi di contatto elettromeccanici devono essere caricati con 1,5 volte la corrente nominale e la caduta di tensione attraverso ciascun contatto non deve superare i 50 mV.

Al termine di questi test, il sistema di contatto elettromeccanico deve resistere a un test di rigidità elettrica eseguito in conformità con 10.2.

Dopo il test, i campioni devono mostrare:

– nessun'usura che comprometta il loro ulteriore utilizzo;

– nessun deterioramento di involucri o barriere;

– nessun allentamento dei collegamenti elettrici o meccanici.

Per i sistemi di contatto elettromeccanici, il test meccanico di 4.14.3 viene eseguito simultaneamente a questo test elettrico.

Test sui dispositivi di regolazione:
