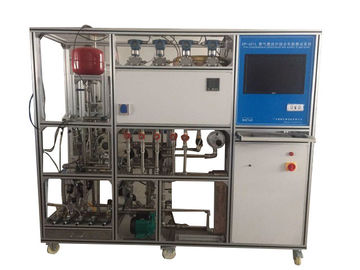

Tester degli apparecchi elettrici di EN625 EN483, sistema di prova integrato scaldabagno a gas del riscaldamento

Lo scaldabagno a gas del riscaldamento di EN625 EN483 (caldaia) ha integrato il sistema di prova

Descrizione dello strumento:

Lo scaldabagno del riscaldamento a gas (caldaia) ha integrato il sistema di prova è diventato e progettato in riferimento a EN625-1996, a EN483-1999, a GB25034-2010, a CJ/T228-2006, a GB6392 e ad altri requisiti tecnici. È applicabile per verificare la prestazione dello scaldabagno del riscaldamento a gas (caldaia).

Questo sistema adotta i sensori di alta qualità, trasmettitori di flusso ed altri accessori alta tecnologia che famoso intorno a domestico ed a straniero e con la prestazione stabile ed affidabile, raggiungere l'installazione dello scaldabagno e combustione, simultaneamente registrando la temperatura dell'acqua dello sbocco e dell'entrata, pressione di acqua, pressione del gas, flusso del gas e di scorrimento dell'acqua ed altri parametri durante il processo bruciante. Ed elaborando le prove con secondo gli scopi di prova compreso la prestazione dello scaldabagno ed il carico termico, gli indicatori di rendimento energetico ed il tasso di uscita di acqua calda provano in una serie di prove. Può controllare automaticamente l'entrata e sbocco dell'acqua e della valvola di accensione di gas, raggiungere il controllo automatico completo, è il sistema di prova necessario per i produttori dell'apparecchio a gas.

Prestazione e vantaggi:

1. Con i sensori importati per la raccolta, che raggiunge ad alta precisione, alla prestazione stabile ed alla lunga vita.

2. Progetti e produca il tester secondo i requisiti tecnici della norma europea e nazionale e raggiunga la trasmissione e la trasformazione fra il sistema di prova e le informazioni raccolti ed elaborati dal computer; elabori l'operazione dall'interfaccia uomo/macchina amichevole e con controllo di computer come il centro; varie formule integrate nel computer per controllo automatico, con lo stoccaggio originale delle annotazioni, facile interrogare e formare automaticamente un modulo relazione della prova e possono efficacemente migliorare l'efficienza della prova.

3. I sistemi a acqua ed i sistemi di gas del sistema di prova adottano i sensori e le elettrovalvole a solenoide importati e ben noti, componenti della valvola del sedile di angolo per controllare, che raggiunge la velocità rapida della reazione, l'alta stabilità ed altri vantaggi.

Caratteristiche strutturali:

L'intera struttura è fatta della lega di alluminio ed il materiale dell'acciaio inossidabile, tutto il tubo è fatto di acciaio inossidabile SUS304, la struttura del telaio della struttura è fatto della lega di alluminio. Le componenti del centro sono marche ben note usate «l'aria TAC» o le componenti importate a controllo, l'accuratezza accurata, la prestazione stabile, vita utile è il doppio quanto il tester ordinario, è l'apparecchiatura di collaudo necessaria nell'industria dello scaldabagno.

Parametri tecnici:

1. Esposizione di temperatura dell'acqua dello sbocco e dell'entrata: Gamma; 0 ~ 60 ℃, 0 ~ 120 ℃, accuratezza: ±0.1%/0.1℃

2. Esposizione di pressione del gas: Gamma: Pressione primaria: 0 ~ PA 5000; Pressione secondaria: 0 ~ 5000 PA, accuratezza/scala minima: ± 0,5%/1pa.

3. Scorrimento dell'acqua del bagno: 0 ~ 20L/min, precisione/scala minima: ± 1%/0.001L/min

4. Scorrimento dell'acqua del riscaldamento: 0 ~ 30L/min, accuratezza/scala minima: ± 1%/0.001L/min

5. Flusso del gas: un ³/H, accuratezza/scala minima da 0.04-6 m.: ± 1%/1Pa

6. Pressione di acqua dell'entrata: Alta pressione: 0,0 ~ 1.6mpa, pressione bassa ~ 1.6mpa, accuratezza: Grado 0,5

7. Pressione del sistema di riscaldamento: 0,0 ~ 1mpa, accuratezza: Grado 0,5

8. Temperatura del gas: 0 ~ un'accuratezza di 50 ℃: Grado 0,5

9. Tutti i dati di prova possono essere risparmiato automatico, automaticamente generano il rapporto, facile interrogare, formato di rapporto possono essere progettati flessibilmente.

Elementi della prova:

1) Test di performance del riscaldamento

1. Prova di deviazione del controllo della temperatura dell'acqua

2. La prova iniziante minima di temperatura: la prova di acqua minima di azione, può essere raggiunta all'accensione normale quando lo scorrimento dell'acqua 2,5 a ± 0.5L/min ed all'estinzione della fiamma normale quando lo scorrimento dell'acqua supera 2.0L/min

3. Prova di efficienza termica di riscaldamento:

4. Prova di accuratezza termica dell'uscita del riscaldamento

5. Pressione primaria del gas e prova di pressione secondaria

6. Flusso del gas e prova di temperatura del gas

7. Prova di resistenza della pressione del sistema a acqua

8. Prova di scorrimento dell'acqua

9. Prova di tenuta reciproca per il canale navigabile del riscaldamento ed il canale navigabile sanitario

2) Test di performance dell'acqua calda

1. Prova di efficienza termica: la funzione di calcolo dei parametri termici dello scaldabagno del riscaldamento, calcola l'efficienza termica, il carico ed altri parametri secondo i parametri attuali;

2. Prova di accuratezza termica del carico

3. Prova di aumento di temperatura dell'acqua calda

4. Prova di aumento di temperatura dell'acqua

5. Prova di tempo di riscaldamento: il tempo di riscaldamento può essere fissato

6. Prova di tempo di stabilizzazione di temperatura dell'acqua calda

7. La prova della gamma di overshoot di temperatura dell'acqua, adotta la termocoppia T tipa per assicurare l'alta velocità di risposta.

8. Visualizzi la prova di accuratezza

9. Prova di temperatura della presa di acqua del bagno

10. prova di temperatura dello sbocco dell'acqua del bagno: l'uso di resistenza termica importata della Svezia INOR assicurare raccolta di alta precisione della temperatura dell'acqua dello scaldabagno del radiatore.

11. Prova di temperatura dell'acqua calda dell'più alto punto

12. Prova di portata del gas:

13. Prova di temperatura del gas

14. Prova di pressione del gas: pressione del gas 1500 “~ 3500 regolabili

15. Prova di resistenza della pressione dell'acqua: il canale del bagno, passa la pressione di 0,5 ~ 2.0MPa nel canale, non accade perdita in un periodo specifico. La pressione è regolata automaticamente dalla struttura regolante la pressione

16. La funzione di prova di pressione del circuito del bagno, può regolare automaticamente il valore della pressione, l'immagine di 0,5 ~ 2.0MPa

18. Prova di scorrimento dell'acqua: lo scorrimento dell'acqua del banco di prova può essere regolato secondo i requisiti del prodotto durante il processo di prova.

19. Scorrimento dell'acqua minimo di inizio e prova di pressione minima di inizio

20. Il sistema di gestione di informazioni del campione per facilitare la domanda della gestione di informazioni di base, modifica e cancellazione di vari prodotti.

21. Prova elettrica di parametri: può visualizzare la tensione di funzionamento, la corrente ed il potere e può essere collegato al computer ed i risparmi ai dati riferiscono;

22.Equipped con tensione di funzionamento: 0 a 250V regolabile, potere 500W

23. Il banco di prova ha funzione di memoria dell'interruzione dell'elettricità

24. Tutti i dati di prova generano automaticamente le relazioni sull'esperimento, collegano la stampante per stampare il rapporto, i dati storici possono interrogare (può fornire il rapporto di programma standard, può anche modificare il rapporto secondo i requisiti di cliente);

25. I parametri di sistema della prova possono essere messi in bacino con il sistema di MES, la temperatura, la pressione, flusso ed altri parametri possono essere caricati al computer host

26. viene con la funzione del regolatore del circuito di riscaldamento, funzione riempire del circuito di riscaldamento; l'acqua di raffreddamento gira intorno alla funzione dell'amplificatore di pressione di acqua, per evitare il fenomeno del martello di acqua;

27. La funzione di rapidamente collega il flussometro bagnato

28. Metta lo sbocco di potere universale industriale ed installi il protettore di perdita.

29. Intossichi il regolatore di pressione della classe 2 per assicurare quello la stabilità di pressione dell'entrata di pressione;

30. Un insieme del piatto dell'acqua installato sul gancio; la struttura d'attaccatura ha quattro ganci, facili agganciare nelle posizioni differenti dell'uso degli scaldabagni, posizione del gancio può essere regolata liberamente;

31. Prova ad alta temperatura della presa di acqua: la temperatura dell'acqua superiore o uguale alla temperatura dell'insieme nello scaldabagno a gas, osserva la situazione degli scaldabagni;

32. Aumento che del bagno del bagno la funzione dell'acqua calda sul circuito del bagno, che ha fatto di un tipo serbatoio di acqua di stoccaggio dell'acqua 50L della temperatura costante, può scambiare automaticamente con la fonte dell'acqua fredda.
