Luogo di origine: | La Cina |
Marca: | HongCe |
Certificazione: | Calibration Certificate(cost additional) |
Numero di modello: | HC |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiatable |
Imballaggi particolari: | compensato |
Tempi di consegna: | 30 GIORNI |
Termini di pagamento: | L / C, T / T |
pezzo in lavorazione: | Commutatori ad alta tensione | Camera di vuoto: | 1PC |
---|---|---|---|
Punto di scarto: | 5.0E-6mbar.L/sec. | Tasso di recupero dell'elio: | ≥98% |
Evidenziare: | attrezzatura della prova di tenuta dell'elio,prova di tenuta dell'elio |
Attrezzatura automatica di rilevazione di perdita dell'elio per i commutatori ad alta tensione con il sistema di riempimento SF6
Introduzione di prodotto:
Secondo il principio fondamentale di rilevazione di perdita di elio, il sistema usa l'elio come il gas tracciante, elio riempito nella camera dell'elio e poi individua la perdita all'interno del segnale dell'elio attraverso il rivelatore di perdita dell'elio, può determinare rapidamente ed esattamente l'accuratezza di perdita del pezzo in lavorazione
Parametri tecnici:
Pezzo in lavorazione |
Commutatori ad alta tensione |
Camera di vuoto | 1pc, 2300*1000*1850mm |
Rivelabilità | Ogni camera può provare 1-3 pezzi in lavorazione allo stesso tempo) |
Gas tracciante | Elio 100% |
Ciclo di prova | 1 ora /chamber |
Pressione di riempimento SF6 | 0.04MPa (GP) |
Pressione di rilevazione dell'elio | 0.04MPa (AP) |
Punto di scarto | 5.0E-6mbar.L/sec. |
Tempo di riempimento dell'elio | ≥70s |
Tasso di recupero dell'elio | ≥98% |

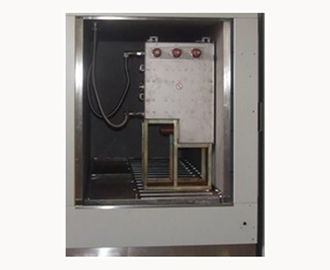

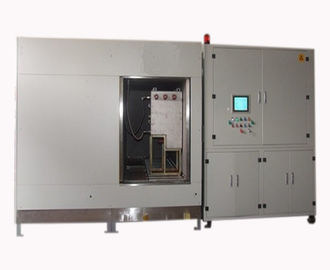

Immagine per riferimento:
Applicazione
Il sistema è adatto a rilevazione di tenuta dell'aria ed a materiale da otturazione dell'elio dei commutatori ad alta tensione SF6. Pricipalmente si riferisce all'elio di riempimento nei pezzi in lavorazione, trasformanti il recupero dell'elio che riempie il gas SF6 nel pezzo in lavorazione nei limiti del tempo specificato, quindi controlla la pressione di riempimento garantire il tasso qualificato del prodotto.
Processo di operazione
Il sistema ha 1 camera di vuoto. L'operatore mette il pezzo in lavorazione nel dispositivo nella camera di vuoto, collega l'interfaccia del pezzo in lavorazione con il connettore rapido ed accende il bottone per chiudere la camera. Dopo che la porta si chiude, il sistema può realizzare automaticamente l'intero processo come il vuoto, la perdita lorda, il materiale da otturazione dell'elio, la rilevazione di perdita fine, il recupero dell'elio, SF6 che riempie ecc.
