| Ciclo di prova: | 8sec. /piece | Gamma del sensore di pressione: | 0Bar < P < 10 Antivari |
|---|---|---|---|
| Precisione del sensore di pressione: | 0,1 % | Gamma del sensore di vuoto: | 10pa< P <100000pa |
| Precisione del sensore di vuoto: | 10pa | ||
| Evidenziare: | attrezzatura della prova di tenuta dell'elio,prova di tenuta dell'elio |
||

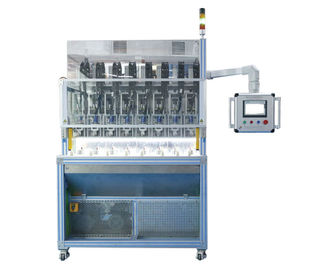

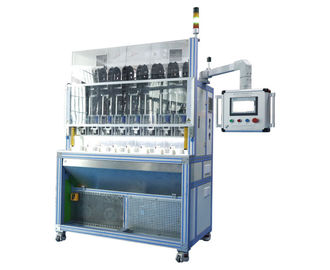

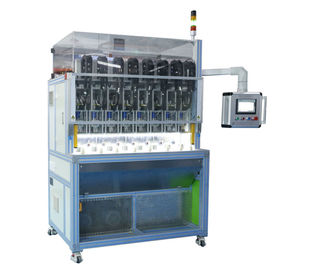

Sistema di prova integrato in-linea di vuoto della macchina di prova della cartuccia per il centro di valvola
La macchina in-linea della prova della cartuccia integra la rilevazione appiattita dell'aria, la rilevazione di vuoto, i funcations tre della prova del toruqe in uno, il ciclo di prova può essere 8sec. /piece, le stazioni di prova può essere personalizzato secondo il pezzo in lavorazione del cliente.
Caratteristica tecnica:
| Requisito tecnico | Rresponse tecnico | |
| Portata applicabile del prodotto | Cartuccia | Sulla base dei prodotti del cliente |
| Funzioni di prova | Fuori perdita | SÌ |
| Cartuccia dentro perdita | SÌ | |
| Prova di coppia di torsione | SÌ | |
|
Caratteristiche principali
|
Tipo a macchina | In linea |
| Laboratori di prova | Può essere personalizzato | |
| Faccia pressione sulla gamma del sensore (Antivari) | 0Bar < P=""> | |
| Fanno pressione sulla precisione del sensore | 0,1% | |
| Gamma del sensore di vuoto (Antivari) | 10pa< P=""> | |
| Precisione del sensore di vuoto | 10pa | |
| Unità di tornitura | Servomotore con la funzione di coppia di torsione | |
| Pressione d'aria di lavoro (Antivari) | 1.5Bar < P=""> | |
| Caratteristica del dispositivo SMED | Soddisfatto | |
| Programma dello SpA | automaticamente (su misura) |
|
| Controllo di parametro separato per le stazioni differenti | Soddisfatto | |
| Velocità di tornitura generale regolabile | Soddisfatto | |
| Velocità di tornitura di prova regolabile | Soddisfatto | |
| Miscelazione del grasso | Soddisfatto | |
| Prova di tenuta nella camera calda e fredda | Soddisfatto | |
| Flusso trasversale difficile nella posizione vicina | Soddisfatto | |
| Flusso trasversale difficile nel posto vacante | Soddisfatto | |
| Coppia di torsione massima |
Soddisfatto Allarme massimo di coppia di torsione |
|
| Segni le parti GIUSTE dopo le prove | Soddisfatto | |
| Coppia di torsione regolabile | Soddisfatto | |
| Registrazione di guasto a macchina | Soddisfatto | |
| Annotazioni di produzione | Soddisfatto | |
| Funzione di pulizia del grasso | Soddisfatto | |
| Tempo di ciclo (s) | 8sec. /piece | |
Vantaggi a macchina:
(1) il tipo a macchina è in linea, include 8workingstations con tempo di ciclo del pezzo più pertest 8sec.
(2) miscelazione del grasso e prova di tenuta per lo shallbe della cartuccia completato automaticamente. Le parti della NOK e di APPROVAZIONE possono essere distinte. Le parti GIUSTE saranno segnate automaticamente andunloaded per l'imballaggio manualmente. Le parti della NOK saranno scaricate e disposte in scatola thedefective. Gli errori dell'operatore sono limitati.
(3) l'operazione a macchina sarà automaticamente SpA controlledby con alta efficienza, l'alta stabilità e la qualità improvetesting facile dell'operazione in modo da ed abbasserà il costo umano.
(4) la perdita di Astandard si applica alla macchina come base di calibratura che iscertified dal laboratorio di misura dello stato.
(5) un dispositivo della stabilità di pressione è sviluppato al themachine per ottenere una misura stabile.
(6) un servomotore con la funzione di torquecontrol è utilizzato per assicurare la coppia di torsione massima che andpositioning durante la prova.
(7) là è un canale dello scoppio nel toeliminate a macchina la sporcizia dalla valvola.
(8) là è una funzione automatica della marcatura in themachine da assicurarsi che le buone parti siano segnate.
(9) il metodo di prova di tenuta di withpressurization combinato evacuazione assicura il tasso falso di misura per essere più basso di 2%.
(10) lavora i ventilationpipelines a macchina specialmente progettati non sarebbe colpito dalla miscela e dai corpi estranei del grasso.
Metodi di prova:

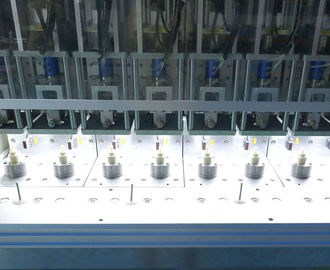

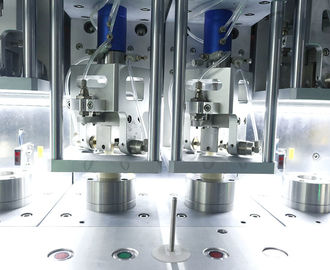

La macchina completamente comprende le stazioni 8test con lo stesso metodo di prova e può essere azionata da un operatore.
Punto 1: manualmente caricando & scaricando, un prodotto della prova ogni volta. (4sec.)
Punto 2: mescoli il grasso, premi, giri, apra & chiuda la cartuccia. originalmente controlli la cartuccia per assicurare più a tariffa ridotta della misura falsa (10sec.)
In primo luogo, commuti rapidamente e ripetutamente la cartuccia della prova al grasso della miscela completamente, durante la commutazione della cartuccia, purghi gas pulito & asciutto alla camera fredda della camera, della camera a caldo e dell'uscita per assicurare ogni camera pulita.
Secondariamente, il controllo se il grasso è mescolato completamente ed ogni camera è commutata alla giusta posizione, assicura lo stesso stato di ogni provetta.
Punto 3, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 4, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 5, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 6, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 7, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 8, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 9, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 10, stazione di prova riservata (materiale di riempimento + pressurizzazione + campionamento + ventilazione = 7sec del gas.)
Punto 11, segna il divisorio GIUSTO (2sec.)
Segni automaticamente la parte GIUSTA, divisorio della NOK dell'allarme.
Abbiamo progettato 11 punto, clienti possiamo fare la combinazione secondo i prodotti pecific dei clienti.
