Dettagli:
Termini di pagamento e spedizione:
|
Oggetto di prova: | Cavi flessibili completati | standard: | IEC60245-1, IEC60245-2 |
---|---|---|---|
prova: | Flessione della prova | Caricamento corrente: | 0-25A |
Caricamento di tensione: | 0-400V | Velocità di prova: | 0.33m/S |
Distanza di prova: | 1000±20mm | I centri adatti: | 2-18 |
Sezione trasversale nominale: | 0.2~4mm2 | Diametro delle pulegge: | 3 pezzi, 60, 80, 120, 160, 200 per le opzioni |
Evidenziare: | tester del cavo elettrico,tester elettrico del cavo |

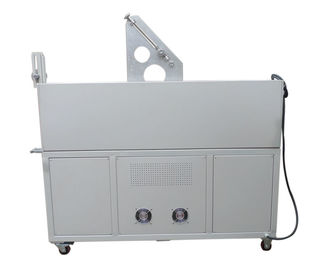

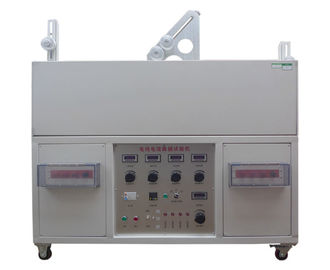

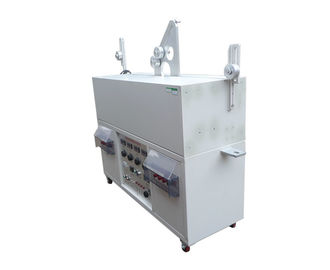

Cavi flessibili che flettono tester HDX1302
Oggetto di prova | Cavi flessibili completati |
Prova | Flessione della prova |
Standard | IEC60245-1, IEC60245-2 figura 1 |
Caricamento corrente | 0-25A |
Caricamento di tensione | 0-400V |
Velocità di prova | 0.33m/S |
Distanza di prova | 1000millimetri |
I centri adatti | 2-18 |
Sezione trasversale nominale | 0.2~4mm2 |
Diametro delle pulegge | 3 pezzi, 60, 80, 120, 160, 200 per le opzioni |
Pesi combinati | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
Prova dell'errore | Interruzione corrente, cortocircuito fra i conduttori, prova e cortocircuito fra la puleggia. |
Alimentazione elettrica | 220VAC 50Hz |
Descrizione:
Questo dispositivo è utilizzato per il controllo della forza meccanica dei cavi flessibili completati. Questa prova non si applica ai cavi flessibili con i centri di sezione trasversale nominale maggior di 4mm2 ed ai cavi che fanno i più di 18 sovrapporsi centri in più di due strati concentrici.
Secondo IEC60245-1 la gomma standard ha isolato le tensioni cavo-stimate fino a e includendo 450/750 diparte 1: I requisiti generali, IEC60245-2 la figura 1 gomma di clausola 3,1 hanno isolato le tensioni cavo-stimate fino a e includendo 450/750 diparte 2: Metodi di prova.
Campione: Cavi flessibili completati.
Caratteristica: Questo tester del cavo consiste di un trasportatore C (vedi IEC60245-2 la figura 1), un sistema di azionamento per il trasportatore e quattro pulegge per ogni campione di cavo da provare. Il trasportatore C sostiene due pulegge A e B, che sono dello stesso diametro. Le due pulegge fisse, a qualsiasi estremità dell'apparato, possono essere di un diametro diverso dalle pulegge A e B, ma tutte e quattro le pulegge così saranno sistemate che il campione è orizzontale fra loro. Il trasportatore fa i cicli (in avanti e movimenti a rovescio) sopra una distanza di 1 m. ad una velocità approssimativamente costante di 0,33m/s fra ogni inversione della direzione di movimento. Un campione di cavo flessibile circa di lunghezza 5 m. sarà allungato sopra le pulegge, ogni estremità che è caricata con un peso. La massa di questo peso ed il diametro delle pulegge A e B si arrendono dopo la tavola.
