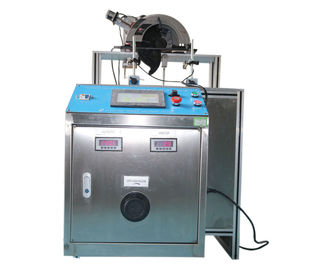

Lo SpA controlla l'attrezzatura di prova di IEC per circolare ha visto il commutatore e più in basso custodice la prova integrata

La circolare ha visto la resistenza del commutatore e più in basso custodice il dispositivo CSG-2 della prova integrato tempo di recupero

Norma: En 60745-2-5: 2010 annesso M21.18, annesso M21.18.301, annesso M21.203, annesso M21.301, figura M.301, IEC60745-2-5: 2003 annesso clausola 17,101 di 60745-2-5:2010 dell'en, di BB.20.102 e clausola 19.102.3.

Applicazione: È usata per verificare la prestazione circolare del commutatore della sega e la circolare ha visto la durevolezza ed il tempo di recupero della guardia più bassa.

Campione: Seghe circolari

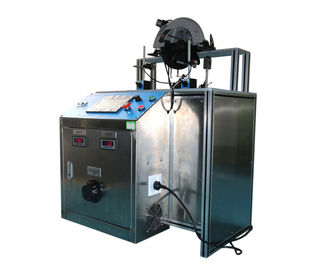

Caratteristica: Questa attrezzatura è composta di due parti, di sistema meccanico e di sistema di controllo elettrico.

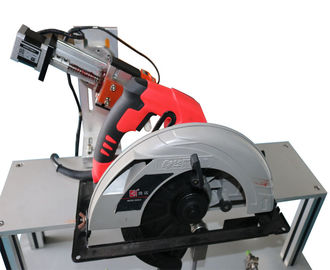

Il sistema meccanico è la tavola per la sega circolare. C'è un commutatore e l'incavo sulla tavola, operatore del campione può spingere il commutatore per girare inserita/disinserita l'alimentazione elettrica del carico verso il campione; le dimensioni differenti delle seghe circolari possono essere disposte e riparate sulla tavola; sulla tavola, il dispositivo per la chiusura del commutatore a chiave della circolare tenuta in mano ha visto nella posizione di "ON"; la lama può estendere al fondo della tavola attraverso la scanalatura media; sulla tavola dove sotto la lama, c'è il putter più basso della guardia ed i sensori a due posizioni, che possono essere azionamento la guardia più bassa della sega circolare da aprire o chiudere.

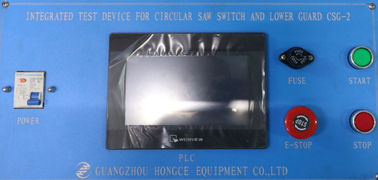

Il sistema di controllo elettrico consiste dell'alimentazione elettrica del carico, dello SpA di MITSUBISHI, del touch screen a 7 pollici ed ecc. Può raggiungere l'operazione manuale e l'operazione automatica.

Controllo manuale:

L'operatore può muovere manualmente la guardia che più bassa il putter dalla stampa «gira manualmente in senso orario» o «giri manualmente in senso antiorario» sul touch screen, quindi la guardia più bassa gradualmente aperta o vicina, quando il putter fa la guardia più bassa da aprire al posto vacante massimo (indicatore corrispondente del sensore di posizione sta accendendosi), attualmente, operatore può fermare l'azione più bassa di apertura della guardia; e l'operatore può fare manualmente il commutatore circolare della sega per essere inserita/disinserita premendo «il commutatore su manualmente» o «spenga manualmente» sul touch screen, il dispositivo di bloccaggio del commutatore può chiudere o liberare automaticamente il commutatore a chiave della sega circolare. L'operatore può premere il tasto di arresto sul pannello per raggiungere per assicurare o non assicurare la tensione del carico al campione.

Operazione automatica:

1. l'operatore può prestabilire il periodo di intervallo della serratura del dispositivo di bloccaggio o liberare la circolare ha visto il commutatore, il periodo di intervallo della tensione del carico assicurata al campione ed il tempo di soggiorno di apertura della guardia più bassa della sega circolare, dopo il quel, la stampa «inizio» dell'operatore soltanto sul touch screen, la prova di cui sopra per il commutatore circolare della sega sarà elaborata automaticamente.

 2. Ciò che segue è pricipalmente per il circolare ha visto la prova della durevolezza e del tempo di recupero della guardia più bassa: La sega deve essere messa per un 90°cut ed essere orientata nel piano orizzontale. La guardia più bassa deve essere ciclata dalla posizione chiusa completa al posto vacante massimo ed allora liberato per 50 000 cicli ad un tasso meno di 10 cicli al minuto, il numero di volte è registrato dal sensore di posizione. Il periodo vicino della guardia più bassa non è di meno che 0.3s, se superi 0.3s, quindi il numero di un intervallo è contato. Il periodo vicino della guardia più bassa dell'ultima volta è registrato dopo che l'attrezzatura funziona ai tempi richiesti della prova e l'attrezzatura si fermerà automaticamente.

Parametri tecnici
