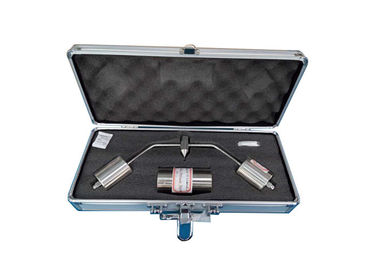

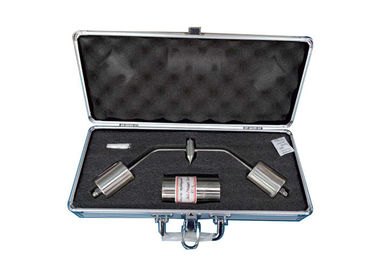

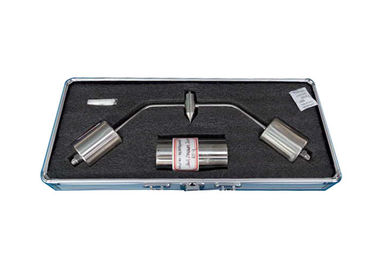

Figura 37 di clausola 25,2 del tester IEC60884-1 di pressione della palla dell'acciaio inossidabile

Figura 37 di clausola 25,2 del tester IEC60884-1 di pressione della palla dell'acciaio inossidabile

Dettagli del prodotto:

Il tester di pressione della palla risponde a molti requisiti standard come IEC884-1, IEC950 ecc. È usato per verificare la resistenza al calore della recinzione elettrica e delle parti esterne che si compongono con i materiali isolanti. È applicabile ad attrezzature elettrotecniche ed i suoi sotti-insiem'e componenti. Inoltre è usato per i materiali isolanti elettrici solidi eccetto ceramica.

Parametri tecnici:

25,2 Parti di materiale isolante necessarie per conservare le parti ditrasporto e le parti del

il circuito di interramento nella posizione come pure le parti della zona di superficie anteriore di materia termoplastica, ampio di 2 millimetri, circondando la fase ed i fori neutrali dell'entrata del perno di incavo-sbocchi, saranno sottoposti a prova di palla-pressione per mezzo dell'apparato come appare figura 37, salvo che le parti d'isolamento necessarie per conservare i morsetti di terra nella posizione in una scatola saranno provate come specificato in 25,3.

La NOTA quando non è possibile effettuare la prova sugli esemplari, la prova dovrebbe essere effettuata su un pezzo almeno spesso 2 millimetri che è tagliato dall'esemplare. Se questo non è possibile, non non più di quattro strati, ciascuno tagliato dallo stesso esemplare, possono essere usati, nel qual caso lo spessore totale degli strati sarà non di meno di 2,5 millimetri.

La parte nell'ambito della prova sarà disposta su un piatto d'acciaio almeno spesso 3 millimetri ed in contatto diretto con.

La superficie della parte da provare è disposta nella posizione orizzontale e la punta emisferica dell'attrezzatura di prova è premuta contro la superficie con una forza di 20 N.

Il carico della prova ed i mezzi sostenenti saranno disposti all'interno del gabinetto del riscaldamento affinchè un tempo sufficiente si assicurino che abbiano raggiunto la temperatura difficile stabilizzata prima che la prova cominci.

La prova è effettuata su un gabinetto del riscaldamento ad una temperatura di (125 ± 2) °C.

Dopo 1 h la palla sarà rimossa dall'esemplare, che poi è immerso all'interno di 10 s, in acqua fredda per il raffreddamento giù approssimativamente alla temperatura ambiente.

Controllo di equilibrio:

Metta la palla di pressione sul supporto, voi può procedere all'adeguamento appropriato alla posizione del corpo caricato secondo la sua situazione di oscillazione. Poi torca strettamente il corpo caricato, mettono la palla di pressione sul supporto ancora, osservano la sua situazione di oscillazione per assicurare l'effetto di adeguamento.

Soltanto nello stato di equilibrio, la palla di pressione può essere disposta uniformemente, altrimenti la palla di pressione avrà oscillazione ovvia, se l'uso il dispositivo ottico per le prove, colpirà seriamente l'accuratezza dei risultati dei test.

Metodo di applicazione:

1. Inizialmente, metta prego il dispositivo nella scatola del riscaldamento dell'esemplare, l'esemplare ed il dispositivo di caricamento poi sono tenuti in una temperatura standard per 24 ore o dopo la portata agli stati di equilibrio termico e poi effettuano la prova seguente.

2. Poi metta l'esemplare che ha pretrattato prima in mezzo al supporto ed allora messo la palla di pressione in mezzo al supporto costantemente.

3. Quando la portata per esercitare il tempo di pressione del requisito standard, deve rimuovere la palla di pressione dal lato verticale e poi elimini l'esemplare per la prova seguente.

Manutenzione:

1. La sfera d'acciaio R2.5 è gli acciai con cuscinetto a sfera, l'attenzione di paga alla protezione della ruggine.

2. La superficie di sostegno è tenuta luminosa, pulita e regolare.

3. Impedisca i corpi estranei ha bloccato il foro della termocoppia di Ф 2,5.

4. Le viti del peso di equilibratura Prevent allentano.
