Durevolezza elettrica di impatto dell'apparecchiatura di collaudo di IEC per il martello IEC6074-2-6

Durevolezza elettrica di impatto dell'apparecchiatura di collaudo di IEC per il martello IEC6074-2-6



Informazioni di prodotto:
Il sistema di prova della durevolezza di impatto per il martello è adatto a prova della durevolezza dello strumento elettrico sotto 3KW. Questo tester soddisfa la richiesta di IEC6074-2-6: norma 2003. È l'attrezzatura di prova ideale per le organizzazioni di prova professionali ed i produttori elettrici degli strumenti.
Il banco di prova a vuoto della prova e della durevolezza di vita del martello elettrico è secondo il requisito standard IEC6074-2-6, figura 103, martello elettrico di carico o il trapano elettrico, rendergli l'operazione intermittente, collauda il martello elettrico o il trapano elettrico se è possibile accadere requisiti inferiori alla media dei rischi elettrici e meccanici nell'uso normale.

Verifichi il principio e strutturi:
Prova a vuoto di operazione: I martelli rotatori con «il modo del trapano soltanto» sono azionati ad a vuoto con il meccanismo di impatto disinnestato per 12 h ad una tensione uguale a 1,1 volte la tensione nominale e poi per 12 h ad una tensione uguale a 0,9 tensioni nominali di volte.
Ogni ciclo di funzionamento comprende un periodo di "ON" 100 s e un periodo di "OFF" 20 la s, i periodi di "OFF" che sono inclusi nel tempo di funzionamento specificato.
Durante la prova, lo strumento è disposto in tre posizioni differenti, il tempo di funzionamento, ad ogni tensione, essendo circa 4 h per ogni posizione.
Nota; Il cambiamento della posizione è fatto per impedire l'accumulazione anormale della polvere del carbonio in tutto il posto particolare. Gli esempi per le tre posizioni sono orizzontali, verticalmente alti e verticalmente giù.

Tutti i martelli, compreso i martelli con il modo del trapano soltanto, sono montati verticalmente in un'apparecchiatura della prova secondo le indicazioni di figura 103 e sono azionati a tensione nominale o al valore medio della gamma di tensione nominale, per quattro periodi di 6 la h ciascuna, l'intervallo fra questi periodi che sono almeno min 30.
Durante queste prove, i martelli sono azionati intermittentemente, ogni ciclo che comprende un periodo l'operazione di 30 s e un periodo di riposo 90 s durante cui il resti dello strumento ha spento.
Durante le prove, una forza assiale per accertarsi dell'operazione costante del meccanismo di impatto si applica al martello con un medium resiliente.
Se l'aumento di temperatura di qualsiasi parte dello strumento supera l'aumento di temperatura determinato durante la prova di 12,1, il raffreddamento o i periodi di riposo forzati è applicati, i periodi di riposo che si sono esclusi a partire dal tempo di funzionamento specificato.
Durante queste prove, i dispositivi di protezione di sovraccarico non funzioneranno.
Lo strumento può essere commutato in funzione e a riposo per mezzo di un commutatore all'infuori dell'incorporato di nello strumento.
Durante queste prove, la sostituzione delle spazzole di carbone è permessa e lo strumento è lubrificato ed unto come nell'uso normale.
Se il meccanismo di impatto viene a mancare meccanicamente durante la prova senza indurre una parte accessibile a diventare in tensione può essere sostituito da un nuovo.

Struttura:

Questa attrezzatura è composta di tre parti, di gabinetto di controllo elettrico, di scatola del carico e di dispositivo meccanico.
1. il gabinetto di controllo elettrico include lo SpA di MITSUBISHI, il touch screen a 7 pollici ed il pannello di controllo;
2. la scatola del carico comprende la tensione regolabile 0-250V, con tensione, esposizione corrente.

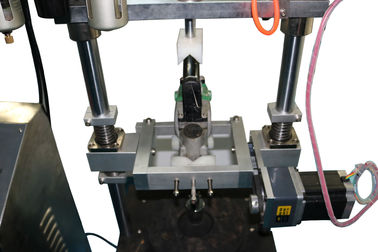

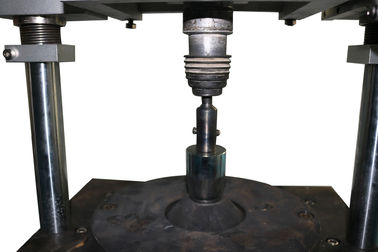

3. il dispositivo meccanico secondo le indicazioni di figura 103, include 90kg, 180kg, la base d'acciaio 270kg, compreso la perforazione, il piatto di trasferimento ed il dispositivo.




Parametri tecnici:

• Alimentazione elettrica: 120V/60Hz.
• Controllo: Controllo dello SpA di MITSUBISHI, controllo a 7 pollici del touch screen di colore.
• Tempo della prova: Il touch screen può essere prestabilito.
• Ciclo di prova: 0-999999 volta può essere prestabilita.
• Modo di combinazione: Gabinetto di controllo elettrico + dispositivo meccanico.
• Dispositivo meccanico secondo le indicazioni di figura 103, contenente 90, 180, 270, 360 chilogrammi della base d'acciaio, compreso la perforazione, il piatto di trasferimento ed il dispositivo.
• Dimensione: L1000*W800*H1600mm, circa 200kg
