Figura 27 dell'attrezzatura IEC60884 della prova di urto di pressione di bassa temperatura

Figura 27 dell'attrezzatura IEC60884 della prova di urto di pressione di bassa temperatura

Marchio: HongCe
Numero di modello: LTI-1
MOQ: 1 set
prezzo: Negotiatable
Condizioni di pagamento: T / T, unione occidentale
Capacità di approvvigionamento: insieme 15 al mese
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Materiale:
Acciaio inossidabile
standard:
IEC60884 figura 27 e figura 42
L'altezza di caduta:
10~250mm è regolabile
Peso del maglio:
1000±2g
L'altezza dell'impatto millimetro:
100
Facoltativo:
Il cavo elettrico con la guaina del PVC
Imballaggi particolari:
compensato
Evidenziare:

tester di IEC

,

Attrezzatura della prova di laboratorio

Descrizione di prodotto

Figura 27 dell'attrezzatura IEC60884 della prova di urto di pressione di bassa temperatura






Informazioni di prodotto:



Gli esemplari sono sottoposti a prova di urto per mezzo di un apparato secondo le indicazioni di figura 27.
L'apparato, posizionato su un cuscinetto di gomma spugna spesso 40 millimetri, è disposto insieme agli esemplari in un congelatore ad una temperatura di (– un °C di 15 ± 2), per almeno 16 H.
Alla conclusione di questo periodo, ogni esemplare, a sua volta, è disposto nella posizione normale di uso secondo le indicazioni di figura 27 e un peso è permesso cadere da un'altezza di 100 millimetri. La massa del peso di caduta è (1 000 ± 2) G.
Dopo la prova, l'esemplare non mostrerà danno nel senso di questa norma.






Parametri tecnici:


L'altezza di caduta: 10~250mm è regolabile.



Campione a bassa temperatura di impatto

Standard

Peso del maglio (g)

L'altezza dell'impatto millimetro

     Osservazione

Il contenitore di incavo e la simile recinzione elettrica

GB2099.1-2008 clause24.4, figura 27

1000±2

100

    standard

Il bullone con la guaina dell'isolamento

GB2099.1-2008 clause30.4, figura 42

100±1

      100

    standard

Il cavo elettrico con la guaina del PVC

GB2951.4 clause8.5, figura 2

100.200.300.400,

500,600,750,1000,1250,1500g

100

    Facoltativo



Per i campioni di stenditura del cavo, il peso del maglio richiesto è come segue:

Il diametro esterno dei campioni (D/mm)

Il peso del maglio /g

D≤4.0

100

4.0<D≤6.0

200

6.0<D≤9.0

300

9.0<D≤12.5

400

12.5<D≤20.0

500

20.0<D≤30.0

750

30.0<D≤50.0

1000

50.0<D≤75.0

1250

75.0<D

1500



Per i campioni di cavo flessibile e del cavo della telecomunicazione, il peso del maglio richiesto è come segue:

Il diametro esterno del campione D/mm

Il peso del maglio /g

D≤6

100

6.0<D≤10.0

200

10.0<D≤15.0

300

15.0<D≤25.0

400

25.0<D≤35.0

500

35.0<D

600

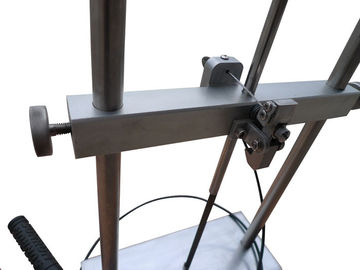

Figura 27 dell'attrezzatura IEC60884 della prova di urto di pressione di bassa temperatura 0
