| Luogo di origine: | Cina |
| Marca: | HongCe |
| Certificazione: | Calibration Certificate(cost additional) |
| Numero di modello: | HCVT01 |
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Legno compensato |
| Tempi di consegna: | 40 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1 messo al mese |
| Nome del prodotto: | sistema di prova delle vibrazioni elettrodinamiche | Prodotto provato: | Batteria |
|---|---|---|---|
| Intervallo di frequenza: | 1 ‰ 3000 Hz | Massimo di sfollati: | 76 mm |
| Forza sinusoidale nominale: | 3000 kgf (30kN) | Tabella verticale: | 1500 mm×1500 mm (personalizzabile) |
| Tavola orizzontale: | 1500 mm×1500 mm (personalizzabile) | Potere del fan: | 7.5kw |
| Evidenziare: | IEC 62133 Attrezzature per la prova delle batterie,Apparecchiature per la prova delle batterie elettriche a vibrazione |
||
Sistema di prova delle vibrazioni elettriche IEC 62133 Attrezzatura di prova delle batterie
Applicazione dell'apparecchiatura di prova delle batterie:
Le vibrazioni della batteria durante il trasporto non devono causare perdite, incendi o esplosioni.Il sistema di prova delle vibrazioni elettrodinamiche è un'attrezzatura di prova di precisione che simula l'ambiente di lavoro effettivo di una batteria.

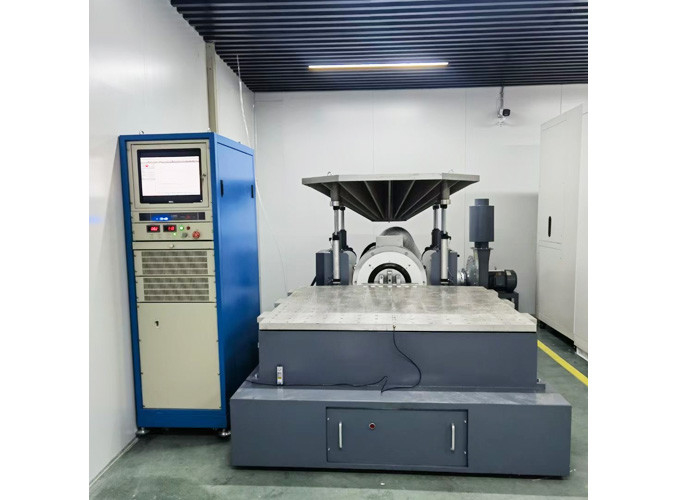

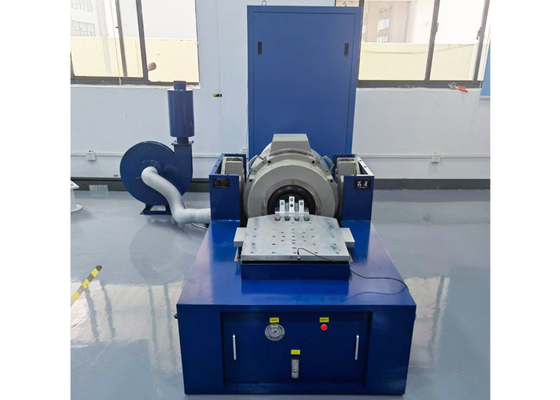

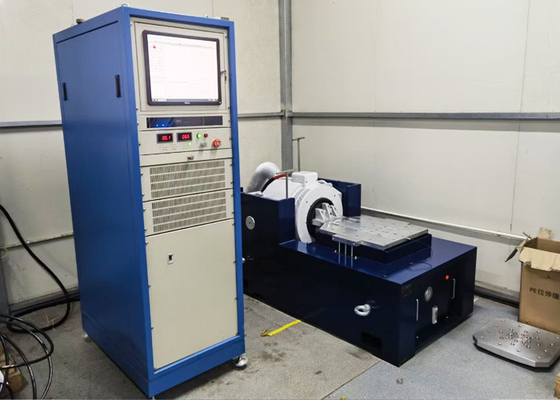

Il sistema di prova delle vibrazioni è composto da quattro parti: banco di prova delle vibrazioni, amplificatore di potenza, regolatore e ventilatore di raffreddamento.
Norme di apparecchiature per la prova delle batterie:
IEC 62133-1 Celle e batterie secondarie contenenti elettroliti alcalini o altri elettroliti non acidi -Requisiti di sicurezza per le celle secondarie sigillate portatili e per le batterie da esse prodotte,per l'uso in applicazioni portatili - Parte 1:Sistemi di nichel clausola 7.2.2;
UN38.3 T3:Vibrazioni
Parametro dell'apparecchiatura di prova delle batterie:
| banco di prova per le vibrazioni elettriche | |
| Forza sinusoidale nominale (picco) | 3000 kgf (30kN) |
| Forza nominale casuale (picco) | 3000 kgf (30kN) |
| Forza di scossa nominale (picco) | 6000 kgf (60kN) |
| Intervallo di frequenza | 1 ‰ 3000 Hz |
| Dislocamento massimo (p-p) | 76 mm |
| Accelerazione massima | 980 m/s2(100 g) |
| Carico massimo | 500 kg |
| Diametro della tavola | F320 mm |
| Massa equivalente delle parti mobili | 30 kg |
| Vattone da tavolo | 12 × M12 |
| Dimensione L×W×H | 1940×1640×1100 mm |
| Peso | Circa 3100 kg |
| Amplificatore di energia | |
| Uscita di amplificatore | 35 KVA |
| Voltaggio di uscita | 120 Vrms |
| Rapporto segnale/rumore | > 65 dB |
| Efficienza dell'amplificatore di potenza | > 95% |
| Protezione del sistema | Protezione contro la temperatura, protezione contro il sovra-sospeso, protezione contro la sovratensione, protezione contro la sovratensione, protezione contro la sotto tensione, protezione esterna, protezione contro i guasti logici |
| Dimensioni | 580 × 1020 × 1800 mm |
| Peso | 600 kg |
| Tabella di estensione verticale | |
| Dimensione della tabella | 1500 mm × 1500 mm |
| Peso della tavola | 350 kg |
| Frequenza massima | 200 Hz |
| Materiale | Leghe di alluminio |
| Tabella di scorrimento orizzontale | |
| Dimensione della tabella | 1500 mm × 1500 mm |
| Peso della tavola | 350 kg |
| Frequenza massima | 200 Hz |
| Materiale | Leghe di alluminio |
| Controllatore di vibrazione | |
|
Funzioni Sulla base del sistema operativo Windows 7 |
Funzioni di base: Sine, Random, Random+Sine, Random+Random, Shock tipico, Ricerca e dimora di risonanza, Shock transitorio, Spettro di risposta allo shock. 2 canali di ingresso, 1 canale di uscita, 1 uscita COLA, riservati con la funzione di interfaccia di collegamento ambientale della camera di prova (interfaccia I/O digitale) |
| Ventilatore | |
| Potenza del ventilatore | 7.5KW |
| Volume dell'aria | 0.52M3/s |
| Pressione del vento | 5.8Kpa |
| Dimensioni | 1100*800*1400 mm |
| Lunghezza del condotto | 4 metri |
| Peso | 140 kg |
| Accelerometro | |
| Intervallo di frequenza | 0.3-8000 Hz±10% |
| Distanza di misura | 2000 g |
| Resistenza agli urti | 2500 g |
| Lunghezza della linea | 5 metri |
| Temperatura di funzionamento | -40-150°C |
| Peso | 35 grammi |
| Metodo di installazione | M5 |
