| Fluttuazione di temperatura: | < 3=""> | Profondità massima del riscaldamento: | ± 0.5mm di 7mm |
|---|---|---|---|
| Velocità del movimento: | 10mm /s ~ 25mm /s | Tempo di prova: | 30s±0.1s |
| Evidenziare: | Tester di infiammabilità,attrezzatura di prova della fiamma |
||

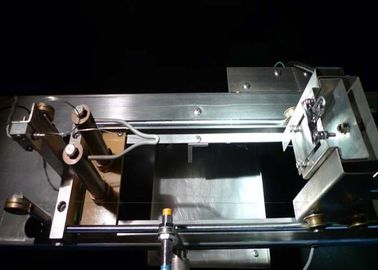

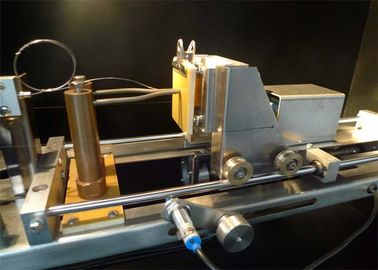

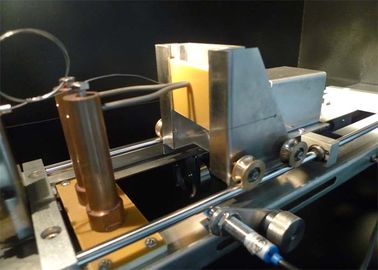

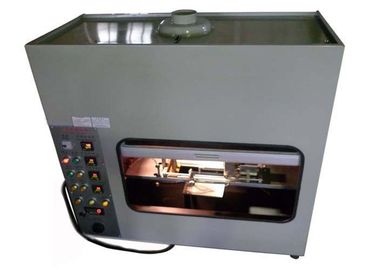

Prova per l'industria di Applaince, apparecchiatura di collaudo del cavo di incandescenza di infiammabilità
Fondo:
La sicurezza è preminente nell'industria dell'elettrodomestico. dovuto la possibilità di applicazione sbagliata, di sovracorrente, o di guasti umani all'interno di un sistema dei collegamenti degli apparecchi, requisiti di cortocircuito di protezione antincendio sono stati creati per valutare e valutare l'infiammabilità di materiale utilizzata all'interno di un apparecchio. La prova del cavo di incandescenza è un tale requisito usato oggi all'interno dell'industria degli apparecchi.
Questa carta esplora la prova del cavo di incandescenza, descrive la spiegazione razionale dietro le procedure della prova del filo incandescente e brevemente confronta la pratica ad altri metodi di prova comuni di infiammabilità. La carta inoltre fa luce sulle specifiche che governano la pratica di prova del cavo di incandescenza. Per concludere, mostra l'impegno di TE verso la fornitura della gamma di prodotti per aiutare i clienti degli apparecchi a soddisfare le richieste di infiammabilità del cavo di incandescenza.
Parametri tecnici:
| Filamento d'ardore | Di forma standard speciale dell'anello del ± 0.04mm Ni/Cr di Ф4mm 77/20) (, condizione orizzontale |
| Termocoppia | la termocoppia dell'importazione K di 1mm, la termoresistenza dell'armatura è il ℃ 1100 (migliore del livello di ℃ 1050) |
| temperatura di riscaldamento ohmica del filamento d'ardore | 500 ℃ ~ ℃ 960 (il visualizzatore digitale può essere prestabilito), fluttuazione di temperatura < 3=""> |
| Pressione dell'esemplare sul filamento d'ardore | 0.95N±0.1N (regolabile) |
| Profondità massima del riscaldamento | ± 0.5mm di 7mm |
| Velocità del movimento dell'esemplare | 10mm /s ~ 25mm /s |
| Tempo di prova | 30s±0.1s (1s ~ visualizzatore digitale 999.9s prestabilito) |
| Lo spessore di brucia il bordo della lettiera | thickness10mm, copertura di legno 12g /m 2 ~ carta di seta standard del pino bianco di 30g /m 2 |
| Volume di area campione | ≥ 0.5m 3 fondo nero, ≤ 20Lx di illuminamento del fondo |
| Dimensione e peso | W: × D di 1100mm: × H di 550mm: 1200mm, sfiato del gas: 100mm, 140kg |
| Potere | 1kVA 220V /50Hz & 110V /60Hz |
Che cosa è prova del cavo di incandescenza?
Una serie di metodi sono stati messi a punto storicamente per valutare l'infiammabilità e la resistenza al fuoco materiali. Questi includono gli entrambi dirigono la fiamma ed i metodi di collaudo indiretti della fiamma. Un esempio del metodo diretto della fiamma è definito nella specificazione dell'UL 94. Questo metodo di prova accettato lungo comprende applicare una fiamma direttamente all'esemplare verticalmente o orizzontalmente montato nelle condizioni controllate. D'altra parte, il metodo indiretto della fiamma caratterizza una fonte di calore non ardente applicata ad un campione. La prova del cavo di incandescenza è un esempio del metodo indiretto della fiamma. I risultati dei test dall'applicazione dei questi metodi forniscono un modo confrontare la tendenza dei materiali a resistere all'accensione, auto-estinguono le fiamme (se l'accensione accade) ed a non propagare gli incendi via la sgocciolatura. Per capire meglio le differenze fra il metodo diretto ed il metodo indiretto, riferisca a figura 2.
La Commissione elettrica internazionale (IEC) ha stabilito il metodo di collaudo del incandescenza-cavo nel 2001 perché i metodi di prova attuali non hanno riguardato tutte le fonti d'ignizione. Specificamente, la prova del filo incandescente è usata per simulare gli effetti termici che possono sorgere in materiale elettrico funzionante male causato da un collegamento o da una componente sovraccaricato che sta surriscaldando.
Metodologia della prova del filo incandescente:
I requisiti del cavo di incandescenza degli elettrodomestici sono specificati nell'IEC 60335-1. Tuttavia, la metodologia reale della prova del filo incandescente è coperta nell'IEC 60695-2 serie delle specifiche.
La prova del cavo di incandescenza è eseguita riscaldando un elemento ad una temperatura predeterminata. L'elemento heated si riferisce a come il cavo di incandescenza. Si veda figura 3 per un esempio dell'elemento heated usato per prova del cavo di incandescenza.
Il campione da provare è dispositivo sul posto e la carta velina è posizionata direttamente sotto il campione. Dopo il raggiungimento della temperatura predeterminata, l'elemento poi è premuto in un materiale del campione nell'ambito di una forza dell'insieme di 1N per 30 secondi. Se l'accensione accade, le registrazioni sono fatte per notare la durata, altezza della fiamma e se i gocciolamenti del materiale bruciano la carta velina.
La prova del cavo di incandescenza può essere eseguita sia sui prodotti finiti che sui piatti della prova della materia prima. La terminologia usata per definire la conformità in ogni caso è leggermente differente.
Prova del cavo di incandescenza ed IEC 60335-1: Sicurezza della famiglia e di simili apparecchi elettrici
L'IEC 60335-1 è una specificazione generale che governa la sicurezza degli elettrodomestici. All'interno della specificazione, la prova del cavo di incandescenza è usata per valutare l'infiammabilità dei materiali non metallici che sostengono i collegamenti di trasporto correnti usati all'interno dell'apparecchio.
La severità della prova del filo incandescente prescritta nell'IEC 60335-1 è determinata vicino se l'apparecchio è assistito o incustodito durante l'uso e dalla quantità di corrente che è portata tramite il collegamento. Gli apparecchi assistiti a sono basicamente tutto l'apparecchio che è azionato da un consumatore di partecipazione quali gli aspirapolveri, i ferri e le caffettiere. Gli apparecchi incustoditi sono quelli che sono messi sul posto e sono azionati da sè. Tali esempi includono i frigoriferi, cucinanti le unità, le lavastoviglie, le lavatrici e gli essiccatori.
I connettori utilizzati in un'applicazione che è categorizzata come incustodita con maggior corrente di 0.2A sono conforme alla valutazione più severa. Per aderire a questa specificazione, tre livelli di valutazione di infiammabilità possono essere richiesti:
A: Per passare il primo livello di valutazione, il materiale deve avere un ºC di minimo GWFI 850 o il prodotto finale deve superare la prova del filo incandescente a ºC 850. È importante notare quello affinchè il prodotto finale passi, il campione deve auto-estinguersi in 30 secondi come identificato nel passaggio di cui sopra. La prova è conforme alla procedura 60695-2-11.
B: Per passare il secondo livello di valutazione, il materiale deve avere un minimo del ºC di GWIT 775 O il prodotto finale deve superare la prova del filo incandescente a ºC 750. È importante notare che se il prodotto finale è provato, tutta l'accensione deve auto-estinguersi in 2 secondi o le componenti circostanti devono passare un terzo livello della valutazione.
Il terzo livello della valutazione (eseguita soltanto se il connettore esibisce una fiamma per più lungamente di 2 secondi) non è eseguito direttamente sul connettore, ma invece è eseguito su tutte le componenti all'interno dell'apparecchio che fa parte di una busta teorica sopra il connettore. Componenti all'interno della busta fatta da un materiale che ha una designazione minima di infiammabilità poichè l'UL 94 V1 non è conforme ad ulteriore valutazione. Tuttavia, le componenti all'interno della busta che hanno di meno che l'UL 94 V1 sono conforme ad una prova della fiamma dell'ago.
Riferisca all'organigramma situato nell'appendice A per un'illustrazione della prova richiesta per i materiali che sostengono i collegamenti che portano più maggior di 0,2 A corrente in apparecchi incustoditi.
Connettori utilizzati in apparecchi che sono categorizzati come incustoditi con una corrente di meno che 0.2A o categorizzati come gli apparecchi assistiti a sono sottoposti ai metodi di collaudo meno severi. Per il produttore degli apparecchi è importante capire la categorizzazione appropriata del loro prodotto finito, in modo da applicare il livello corretto di prova per IEC 60335-1 alle componenti.
La connettività di TE è commessa verso la fornitura della gamma di prodotti per aiutare i clienti degli apparecchi a soddisfare le richieste di infiammabilità dell'IEC 60335-1. TE sta valutando continuamente le nuove resine per determinare se questi materiali sono adatti ad applicazioni dove la conformità del cavo di incandescenza è necessaria.
La nostra esperienza ha indicato che semplicemente facendo uso di un materiale della resina che incontra il cavo minimo di incandescenza
L'indice di infiammabilità (GWFI) ed i valori di (GWIT) della temperatura di accensione del cavo di incandescenza per un alloggio del connettore necessariamente non produrranno una parte finale che superi la prova del filo incandescente (GWT) a ºC 750 senza fiamme (≤ 2 secondi). È importante da tenere presente che i valori di GWIT e di GWFI sono derivati da prova eseguita sui piatti della prova, mentre il GWT è eseguito sui prodotti finiti. Cronometra spesso questo significa che il prodotto finale vederà il contatto con l'elemento heated per la durata della prova, mentre i piatti della prova vederanno soltanto il contatto limitato dovuto la combustione dell'elemento con lo spessore del piatto presto dopo il contatto iniziale. A TE, lavoriamo per eliminare tutto il dubbio per quanto riguarda la prestazione dei nostri prodotti nelle prove del filo incandescente. A causa di questo, TE dichiara soltanto un prodotto per essere «cavo di incandescenza compiacente» quando i prodotti finiti hanno TE soddisfacentemente passato che prova ai requisiti del cavo di incandescenza correnti più rigorosi nell'IEC 60335-1. Guardi prego alla connettività di TE per rispondere a tutte le domande per quanto riguarda il suo impegno ad offrire le migliori soluzioni per i vostri bisogni.
