Luogo di origine: | La Cina |
Marca: | HongCe |
Certificazione: | Calibration Certificate(cost additional) |
Numero di modello: | HO6505 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiatable |
Imballaggi particolari: | compensato |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | insieme 15 al mese |
Altezza di piegamento: | 40±2 millimetro, regolabile | Tiri la gamma: | 0-100N |
---|---|---|---|
Tiri il modo: | Operazione manuale | standard: | IEC60320-1, figura 19 |
Evidenziare: | tester meccanico del commutatore,commuti il tester di vita |

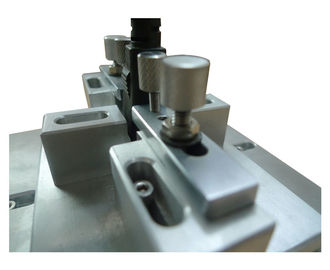

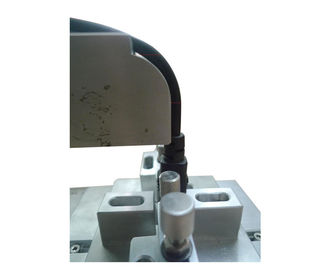

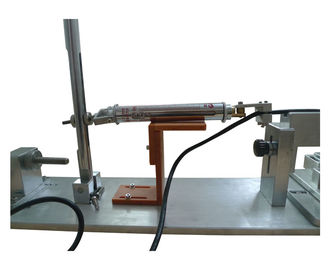

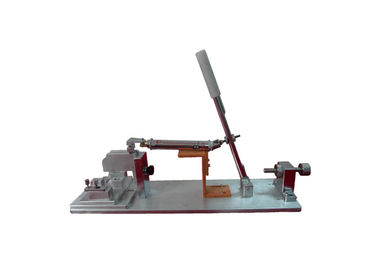

Dispositivo laterale di prova di tirate dell'accoppiatore
Informazioni di prodotto:
Questo dispositivo è secondo lo IEC60320-1, la figura 19 requisito di norma progettare. È usato per la prova del ritiro dell'entrata degli apparecchi negli stati del connettore con forza, per questo motivo per verificare la forza meccanica del connettore.
Parametri tecnici:
1, altezza di piegamento del cavo flessibile: 40±2 millimetro, regolabile.
2, gamma di tirata: 0-100N.
3, modo di tirata: Operazione manuale, 50 volte in una direzione e poi 50 volte nella direzione opposta.
3, selezione del conduttore e la tavola corrispondente di valore di tirate di laterale della prova
Norma: Figura 19 di clausola 23,3 di IEC 60320-1.
Applicazione: Adatto a verificare la prova di trazione laterale del connettore con una valutazione che supera 0.2A.
Campione: Connettore con una valutazione che supera 0.2A.
Caratteristica: Dovrebbe selezionare un'entrata degli apparecchi che che abbina la sua cerniera di modello e standard quando prova del connettore.
Parametri:
Altezza di piegamento del cavo di flessione | 40±2 millimetro, regolabile |
Tiri la gamma della forza | 0-100N |
Tiri il modo | L'operazione manuale, una tirata laterale della stessa forza poi si applica in una direzione parallela all'aereo che contiene le asce dei perni ditrasporto ed il parallelo con il fronte di impegno del connettore. La forza immediatamente è liberata. Questa sequenza dell'operazione è fatta 50 volte in una direzione e poi 50 volte nella direzione opposta. Il modello HO6504A è automatico (facoltativo) |
Tabella 7-Value per le tirate di laterale applicate
Corrente nominale del connettore A |
Tirata N |
2,5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |
Dopo la prova di 23,2, il connettore con una valutazione che supera 0.2A è inserito in un'entrata degli apparecchi di un tipo che corrisponde al connettore per essere provato e che si conforma al capitolato d'appalto pertinente. L'entrata degli apparecchi è montata in un'apparecchiatura appropriata della prova, un esempio di cui è indicato nella figura 19, con i perni che indicano verso l'alto. La dimensione 40mm±2mm sarà soddisfatta a.
Una tirata laterale, come specificato nella tabella 7, si applica al cavo in primo luogo in un perpendicolare della direzione all'aereo che contiene le asce dei perni ditrasporto ed immediatamente è liberata.
Questa sequenza dell'operazione è fatta 50 volte in una direzione e poi 50 volte nella direzione opposta.
Una tirata laterale della stessa forza poi si applica in una direzione parallela all'aereo che contiene le asce dei perni ditrasporto ed il parallelo con il fronte di impegno del connettore. La forza immediatamente è liberata. Questa sequenza dell'operazione è fatta 50 volte in una direzione e poi 50 volte nella direzione opposta.
Il nostro servizio di vantaggio:
Abbiamo nostro proprio gruppo addetto alla progettazione di sviluppo e, che assicurano i nostri propri prodotti tecnologici ed innovatori per i clienti.
Per tutti i clienti che hanno nuova idea circa alcuni prodotti, lascici appena sanno, noi può secondo la vostra idea fornire una progettazione unica dei prodotti.
Supporto tecnico:
Tutti i nostri lavoratori sono con esperienza ed esperti.
Servizio post vendita:
I nostri gruppi lavoranti di vendite e del gruppo possono garantire un servizio di dopo-vendita di alta efficienza veloce e per il nostro prodotto venduto a dappertutto del globale.
