| Stazione: | Posto fisso/tre stazioni | Peso del martello di impatto (g): | 1000±2 e 100±1 |
|---|---|---|---|
| Altezza dell'impatto (millimetri): | 100 | standard: | IEC60884-1 24,4 figura 27 IEC60884-1 30,4 figura 42 |
| Evidenziare: | apparecchiatura di collaudo di resistenza alla trazione,attrezzatura di prova di trazione |
||
IEC 60884-1 2013 macchine di prova di resistenza alla trazione di bassa temperatura di clausola 24,4
Informazioni di prodotto:

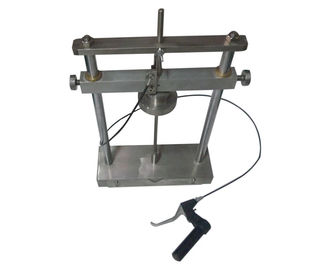

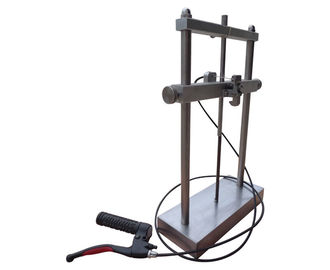

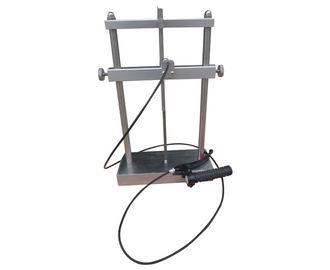

L'apparecchiatura del GH per la prova di urto alla bassa temperatura conferma al livello IEC60884 della figura 27 e di figura 42. Quello primo misura per la prova di urto di cavo mentre quello posteriore è applicato per la prova di urto della spina, dell'incavo, del commutatore, del cavo e del condotto elettrico.
Norma: IEC 60884-1 2013 clausole 24,4, 30,4, figure 27 e 42, IEC60811-1-4, VDE0620 ecc
Applicazione: Questo dispositivo è uso per il controllo della resistenza all'urto alla bassa temperatura degli accessori elettrici come pure cavi e funi.
Campione: Accessori elettrici, tipo di superficie scatole del montaggio, ghiandole della vite, coperture, cavi e funi ecc.
Caratteristica: Questo dispositivo dovrebbe essere utilizzato con la camera di bassa temperatura, il dispositivo dovrebbe essere disposto sul cuscinetto di gomma spugna di circa 40mm spessi e dovrebbe essere messo nella camera di bassa temperatura prima e durante la prova.
Parametri tecnici:

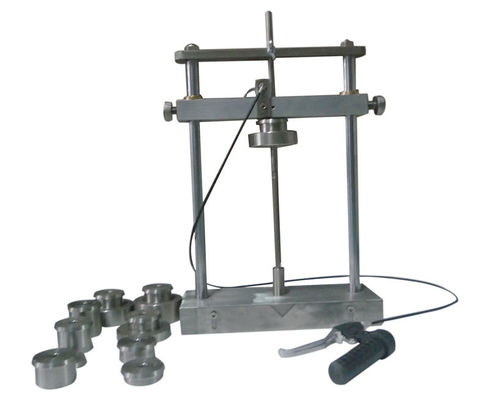

| Modello | Apparecchiatura H926 della prova di urto | Apparecchiatura H926A della prova di urto |
| Stazione | Posto fisso | Tre stazioni |
| Peso del martello di impatto (g) | 1000±2 e 100±1 | 100, 200, 300, 400, 500, 600, 750, 1000, 1250, 1500 (vedi le tabelle 1 e 2) |
| Altezza dell'impatto (millimetro) | 100 | 100 |
| Pezzo intermedio d'acciaio | Φ20, estremità inferiore R300 arrotondato, 100g | Φ20, estremità inferiore R300 arrotondato, 100g |
| Standard |
IEC60884-1 24,4 figura 27 IEC60884-1 30,4 figura 42 |
IEC60811-1-4 |
| Operazione | Rilascio manuale e meccanico | Rilascio manuale e meccanico |
Table1 per i cavi elettrici per installazione fissa, la massa del martello per le prove dei campioni sarà come arreso la seguente tavola:
| Diametro esterno (millimetro) | Massachussets del martello (g) | |
| Sopra | Fino a e includendo | |
| - | 4,0 | 100 |
| 4,0 | 6,0 | 200 |
| 6,0 | 9,0 | 300 |
| 9,0 | 12,5 | 400 |
| 12,5 | 20,0 | 500 |
| 20,0 | 30,0 | 750 |
| 30,0 | 50,0 | 1000 |
| 50,0 | 75,0 | 1250 |
| 75,0 | - | 1500 |
La tabella 2 per i cavi ed i cavi ed i cavi flessibili della telecomunicazione, la massa del martello per le prove del campione sarà come segue:
| Diametro esterno (millimetro) | Massachussets del martello (g) | |
| Sopra | Fino a e includendo | |
| Per i cavi piani | 100 | |
| - | 6,0 | 100 |
| 6,0 | 10,0 | 200 |
| 10,0 | 15,0 | 300 |
| 15,0 | 25,0 | 400 |
| 25,0 | 35,0 | 500 |
| 35,0 | - | 600 |
