Figura 28 della macchina IEC60884 della prova di resistenza all'abrasione delle maniche dell'isolamento dei perni della spina

La spina appunta la macchina della prova di resistenza all'abrasione delle maniche dell'isolamento

Dettagli del prodotto:

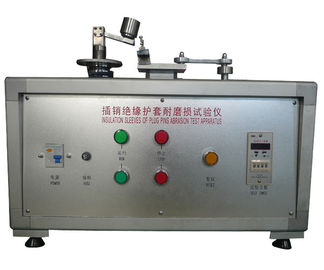

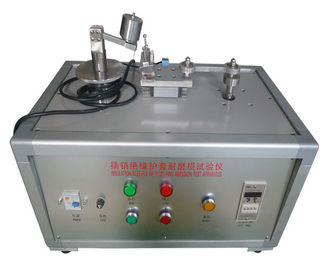

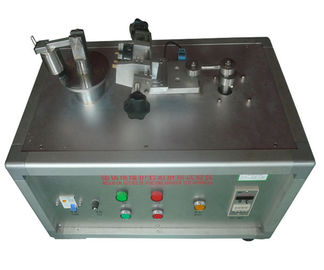

Le maniche dell'isolamento dell'apparecchiatura della prova di abration dei perni della spina è progettata e fabbricata secondo il requisito standard IEC884 della figura 28. È usata per verificare la resistenza all'abrasione della boccola d'isolamento del bullone.

Questo dispositivo comprende un fascio orizzontalmente disposto, che è imperniato circa il suo punto di centro. Una breve lunghezza del filo di acciaio, 1 millimetro di diametro e piegato in una forma a U, la base di U che è diritto, è attaccata rigidamente, ad entrambe l'estremità, ad un'estremità del fascio, di modo che la parte diritta proietta sotto il fascio ed è parallela all'asse del perno del fascio.

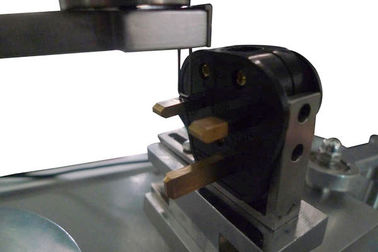

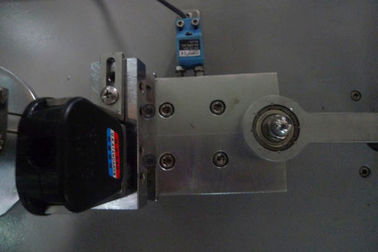

La spina è tenuta da un morsetto adatto in una tal posizione che la parte diritta del filo di acciaio riposa sul perno della spina, perpendicolare a. I pendii del perno verso il basso ad angolo di 10° all'orizzontale. Il fascio è caricato in modo che il cavo eserciti una forza di 4 N sul perno. La spina è mossa indietro ed in avanti in una direzione orizzontale nel piano dell'asse del fascio, di modo che il cavo sfrega avanti il perno. La lunghezza del perno eroso così è di circa 9 millimetri, di cui circa 7 millimetri sono sopra la manica d'isolamento. Il numero dei movimenti è 20 000 (10 000 in ogni direzione) ed il tasso di operazione è 30 movimenti al minuto. La prova è effettuata su un perno di ogni esemplare.

Dopo la prova, i perni mostreranno a nessun danno quale possono colpire la sicurezza o alterare ulteriore uso della spina, in particolare, la manica d'isolamento non avranno perforato o non non rucked su.

Parametri tecnici:
