| Luogo di origine: | La Cina |
| Marca: | HongCe |
| Certificazione: | calibration certificate (cost additional) |
| Numero di modello: | HJ0609 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiatable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 25 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | insieme 15 al mese |
| Standard: | IEC60335-1 | Tiri il peso: | 20N*2, 30N*2 |
|---|---|---|---|
| Peso di coppia di torsione: | 5N*1, 12.5N*1, 17.5N*1 | Coppia di torsione: | 0.1Nm, 0.25Nm, 0.35Nm |
| Frequenza di tensione: | 1 times/s | Tempo di coppia di torsione: | ore 0.01S~99 99 minuti |
| Evidenziare: | apparecchiatura di collaudo portatile degli apparecchi,tester portatile degli apparecchi |
||

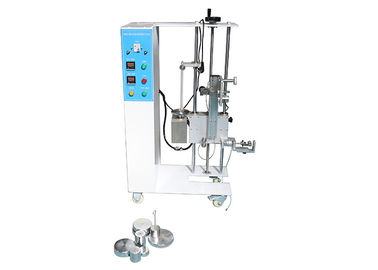

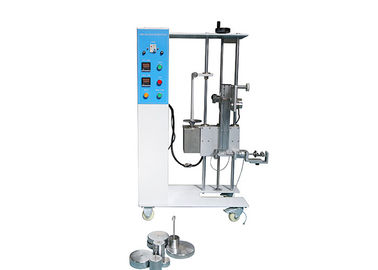

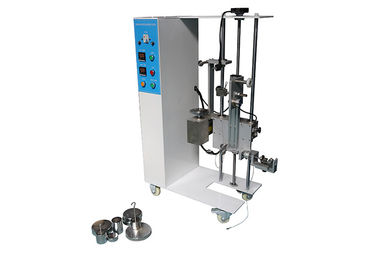

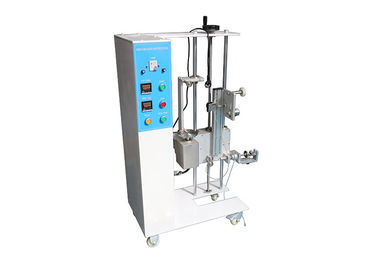

Sforzo di Anchorage del cavo e torcere l'attrezzatura di prova HJ0609
Informazioni di prodotto:
L'apparecchio della prova si conforma a IEC60335-1: 25,15. È usato per verificare la tensione e la coppia di torsione del cavo di alimentazione alle due prove terminali degli apparecchi che sono con un cavo di alimentazione e del cavo flessibile progettato permanentemente collegato ai collegamenti fissi e ad altri elettrodomestici, attrezzatura medica, controllante se il dispositivo di serraggio è sicuro.
Gli apparecchi forniti di un cavo del rifornimento e gli apparecchi progettati permanentemente per essere collegato a collegamenti fissi da un cavo flessibile, avranno un ancoraggio del cavo. L'ancoraggio del cavo allevierà i conduttori da sforzo, compreso la torsione, ai terminali e proteggerà l'isolamento dei conduttori da abrasione.
Un segno è fatto sul cavo mentre è sottoposto alla forza di tirata indicata dentro segue la tavola, ad una distanza di circa 20 millimetri dall'ancoraggio del cavo o dall'altro punto adatto.
Il cavo poi è tirato, senza spingere, per 1 s nella direzione più sfavorevole con la forza specificata. La prova è effettuata 25 volte.
Il cavo, a meno che su una bobina automatica del cavo, poi sia sottoposto ad una coppia di torsione che si applica vicino come possibile all'apparecchio. La coppia di torsione è specificata in seguente tavola ed è applicata per 1 min.
Durante le prove, il cavo non sarà danneggiato e non mostrerà sforzo apprezzabile ai terminali. La forza di tirata è riapplicata ed il cavo non sarà spostato longitudinalmente da più di 2 millimetri.
Parametri tecnici:
| Alimentazione elettrica | AC230V, 50HZ |
| Tiri i pesi della forza | 20N*2, 30N*2 (la forza di trazione di 30N, 60N, 80N, 100N può essere raggiunta) |
| Pesi di coppia di torsione | 5N*1, 12.5N*1, 17.5N*1 (la forza 0.1Nm, 0.25Nm, 0.35Nm di coppia di torsione può essere raggiunta) |
| Verifichi i periodi | 0~9999 (selezionabile), 25 volte sono per difetto |
| Tiri la frequenza della forza | 1 times/s |
| Braccio di coppia di torsione | 20mm |
| Tempo di coppia di torsione | 0.01S-99 min di ore 99 |
| Morsetto | Il morsetto combinato per sia la forza che la coppia di torsione di tirata, corrispondente dal cuscinetto, può ridurre l'attrito quando elabora la prova di coppia di torsione |
Tabella – tiri la forza e la coppia di torsione.
|
Massachussets dell'apparecchio (chilogrammi) |
Tiri la forza (n) |
Serri (nanometro) |
|
≤1 |
30 |
0,1 |
|
> 1 e ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Metodo di prova:
1. Premi il bottone «di INIZIO», la prova della forza di tirata comincia, dopo che raggiunge ai tempi della prova di preregolamento, il peso di coppia di torsione sarà liberata automaticamente e poi la prova di coppia di torsione comincia. Dopo che raggiunge al tempo di torsione di preregolamento, sollevi manualmente il peso di coppia di torsione, quindi la prova della forza e di coppia di torsione di tirata è completata.
2. Dosi la distanza fra il segno e l'ancoraggio del cavo, la distanza sottrae 20mm è la lunghezza di estrarre dopo la prova.
3. Quando il processo la prova seguente, deve premere il bottone di "RESET" prima di cominciare la prova, o il dispositivo della prova non funzionerà.
