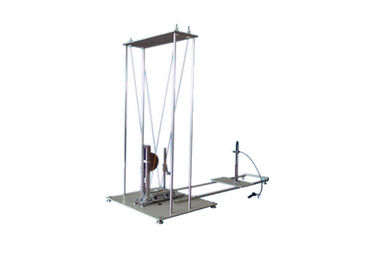

Dispositivo di calibratura IEC60068-2-75 per il martello meccanico a molla di impatto

Dispositivo di calibratura IEC60068-2-75 per il martello meccanico a molla di impatto

Dettagli del prodotto:

Adeguatamente ai requisiti standard IEC60068-2-75 del collegamento B, questo dispositivo della prova è progettato e fabbricato per la calibratura del martello della molla.

Norma: Appendice A di IEC 60068-2-63, annesso B di IEC 60068-2-75

Applicazione: Questo dispositivo è inteso per verificare l'accuratezza del dispositivo di calibratura del martello della molla.

Campione: Dispositivo di calibratura per i martelli meccanici a molla di impatto

Caratteristica: Aderisca al requisito di IEC60068-2-63 e di IEC60068-2-75 standard

Parametri tecnici:

Procedura per la calibratura dei martelli della molla

Principio B.1 di calibratura

Il principio di questa procedura di calibratura è di confrontare l'energia fornita da un martello della molla, che è difficile da misurare direttamente, all'energia di un pendolo, calcolata dalla sue massa e altezza di caduta.

Costruzione B.2 del dispositivo di calibratura

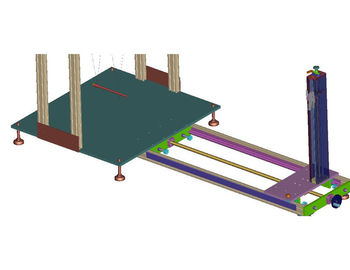

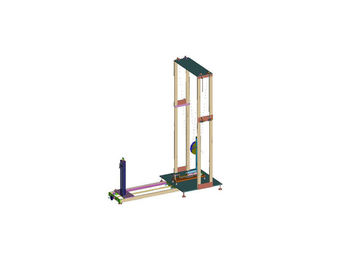

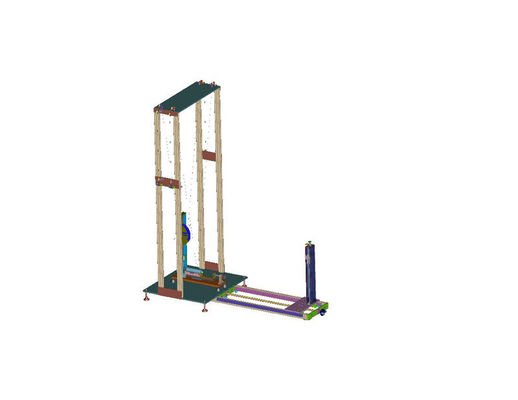

Il dispositivo montato di calibratura è indicato nella la figura B.1. Oltre alla struttura, le parti principali sono un cuscinetto «a», un puntatore «b» di resistenza, un pendolo «c», una base «d» del rilascio e un dispositivo «e» del rilascio.

La parte principale del dispositivo di calibratura è il pendolo «c» come appare la figura B.2. Al più inferiore di questo pendolo è riparato una molla d'acciaio con i dettagli come appare la figura B.3. La molla è di acciaio per molle, non richiedendo trattamento speciale e rigidamente è riparata al pendolo «c».

La figura B.4 mostra alcune parti su vasta scala

Dovrebbe essere notato che questa primavera è progettata per i martelli di calibratura della molla che hanno caratteristiche come definito in tabella 1 per i valori energetici uguali a o meno di 1 J. Per i martelli di calibratura della molla che hanno caratteristiche come definite per 2 J, la molla del pendolo del dispositivo di calibratura dovrebbe essere di una progettazione differente.

Per ottenere le caratteristiche adatte di attrito del puntatore, un pezzo di panno tessuto spesso è disposto fra le superfici di metallo del cuscinetto, i cavi di piano che sono piegati in tal modo che una piccola forza è esercitata contro il panno.

Poiché il dispositivo del rilascio è rimosso durante la calibratura del dispositivo di calibratura, il dispositivo del rilascio è riparato alla base del rilascio per mezzo delle viti.

Metodo B.3 di calibratura del dispositivo di calibratura

La calibratura del dispositivo di calibratura è effettuata usando un elemento notevole «g» di calibratura preso da un primavera-martello, secondo le indicazioni della figura B.5. Prima della calibratura, il dispositivo del rilascio è rimosso dal dispositivo di calibratura.

L'elemento notevole di calibratura è sospeso da quattro fili di tela «h» dai punti di sospensione situati in un piano orizzontale, 2000 millimetri sopra il punto di contatto fra il pendolo e l'elemento notevole di calibratura quando l'ultimo è nella sua posizione di resto. L'elemento notevole di calibratura è permesso oscillare contro il pendolo ed il punto di contatto nelle circostanze dinamiche, indica «K», sarà di non più di 1 millimetro sotto il punto di contatto nella posizione di resto. I punti di sospensione poi sono sollevati sopra una distanza uguale alla differenza fra entrambi i punti di contatto.

Quando il sistema di sospensione è regolato, l'asse dell'elemento notevole «g» di calibratura sarà perpendicolare alla superficie di impatto del pendolo «c» e l'elemento notevole di calibratura sarà orizzontale al momento di impatto.

Quando l'elemento notevole di calibratura è nella sua posizione di resto, il dispositivo di calibratura è disposto in moda da posizionare esattamente il punto «K» alla testa dell'elemento notevole di calibratura.

Per ottenere i risultati affidabili, il dispositivo di calibratura è riparato rigidamente ad un supporto massiccio, per esempio ad una parte strutturale di una costruzione.

L'altezza di caduta è misurata al centro di gravità dell'elemento notevole di calibratura e la misura può essere facilitata usando un dispositivo del livello liquido che consiste di due tubi di vetro «J» che sono collegati per mezzo di un tubo flessibile. Uno dei tubi di vetro è fisso e se con una scala «io».

L'elemento notevole di calibratura può essere tenuto nella sua posizione superiore per mezzo di un filo sottile «m.» che, una volta rotto, causa il rilascio dell'elemento notevole di calibratura.

Per la rappresentazione in scala del dispositivo di calibratura, un cerchio è attinto il piatto di scala, il centro di questo cerchio che coincide con il cuscinetto del pendolo ed il suo raggio che è tale che il cerchio estendere al puntatore di resistenza. Su questo cerchio, 0 J allo zero assoluto come appare la figura B.6 sono segnati al punto indicato dal puntatore di resistenza quando l'ultimo è messo in contatto con il pendolo nella posizione di resto.

La calibratura è fatta con un'energia di impatto di 1 J, che è raggiunto con un'altezza di caduta di 408 millimetri di ± 1 millimetro, con un elemento notevole di calibratura di 250 G.

Il punto sul piatto di scala che corrisponde a 1 J è ottenuto permettendo che alla calibratura sospesa l'elemento notevole oscilli contro il punto «K» sulla molla del pendolo. Dopo avere colpito il pendolo, l'elemento notevole di calibratura non si muoverà. L'operazione è ripetuta almeno 10 volte ed il 1 punto di J è la media delle indicazioni del puntatore di resistenza.

Le altre pinte della scala poi sono determinate come segue:

a) Una linea retta è disegnata attraverso il centro del cerchio e dei 0 punti di J;

b) La proiezione ortogonale del 1 punto di J su questa linea è indicata dalla P;

c) La distanza fra i punti 0 J e P è divisa in 10 parti uguali;

d) Attraverso ogni punto di divisione, una linea è perpendicolare disegnato alla linea 0 JP;

e) Le intersezioni fra queste linee ed il cerchio corrispondono ai valori di energia di impatto uguali a 0,1 J; 0,2 J; fino a 0,9 J.

Lo stesso principio può essere usato per l'estensione della scala oltre il 1 punto di J. La divisione del piatto di scala «f» è indicata nella la figura B.6.

Uso B.4 del dispositivo di calibratura

Il martello della molla da calibrare è messo nella base del rilascio e poi è azionato tre volte per mezzo del dispositivo del rilascio; non sarà liberato manualmente.

Per ogni operazione, l'elemento notevole del martello della molla da calibrare è restituito una posizione differente. Il valore medio delle tre letture sul dispositivo di calibratura è preso per essere il valore reale dell'energia di impatto dell'esemplare.
