| Luogo di origine: | CINA |
| Marca: | HongCe |
| Certificazione: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| Numero di modello: | CSH-1 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiatable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 25 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 15 insiemi al mese |
| Accuratezza: | 0.01J | Il campo di misura massimo: | 0-2J |
|---|---|---|---|
| Energia di impatto: | Massimo 2J | Pendolo del diametro: | 20 mm |
| Evidenziare: | Macchina di Test di impatto,Macchina test di impatto pendolo |
||

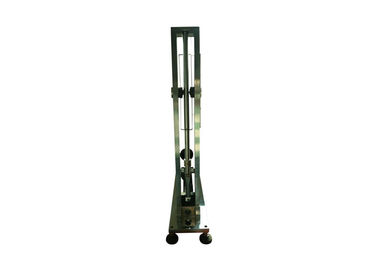

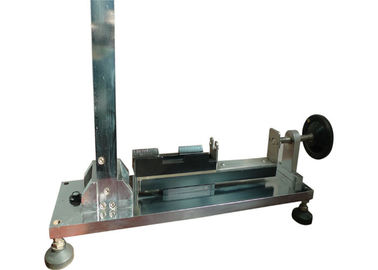

Dispositivo di calibratura per l'apparecchiatura di calibratura del martello della primavera
Dettagli del prodotto:
Come i requisiti indicati nello IEC60068-2-75, questo dispositivo di calibratura è utilizzato per verificare l'energia di impatto del martello della molla. È l'attrezzatura speciale per il laboratorio.
Poiché è difficile da misurare direttamente per l'energia offerta del martello calibrato della molla, il principio di calibratura di questo dispositivo è confrontando l'energia che è calcolata dalla massa dell'altezza di goccia e del pendolo.
La capacità più di alta risoluzione di questo dispositivo è 0.01J. Il meccanismo di rilascio è migliorato nella progettazione, può massimo ridurre l'influenza di vibrazione sulla prova quando il contratto d'affitto del martello della molla, la barretta del pendolo ed il cuscinetto aerospaziale sono fatti dell'acciaio importato di buona qualità, di modo che migliorare la precisione e la stabilità del dispositivo.
La capacità più di alta risoluzione di questo dispositivo è 0.01J. Il meccanismo di rilascio è migliorato nella progettazione, può massimo ridurre l'influenza di vibrazione sulla prova quando il contratto d'affitto del martello della molla, la barretta del pendolo ed il cuscinetto aerospaziale sono fatti dell'acciaio importato di buona qualità, di modo che migliorare la precisione e la stabilità del dispositivo.
Parametri tecnici:
| Accuratezza | 0.01J |
| Il campo di misura massimo | 0-2J |
| Energia di impatto | Massimo 2J |
| Il peso | Copertura di rame del peso (2J) |
| Diametro della scanalatura della guida | 51mm |
| Pendolo | Acciaio |
| Pendolo del diametro | 20mm |
| Pendolo di lunghezza | ± 2,5mm di 635mm |
| Pendolo H | ± 2mm di 120mm |
| Pendolo D | ± 0,5mm di 20mm |
| Pendolo W | ± 0,01mm di 4mm |
| La perdita di energia del pendolo | <0> |
| Liberi il dispositivo | CA. Meccanico |
| Distanza di innesco | >30mm |
| Riferimento | Fig. B1 di IEC 60068-2-75 |
Procedura per la calibratura dei martelli della molla:
Principio B.1 di calibratura
Il principio di questa procedura di calibratura è di confrontare l'energia fornita da un martello della molla, che è difficile da misurare direttamente, all'energia di un pendolo, calcolata dalla sue massa e altezza di caduta.
Costruzione B.2 del dispositivo di calibratura

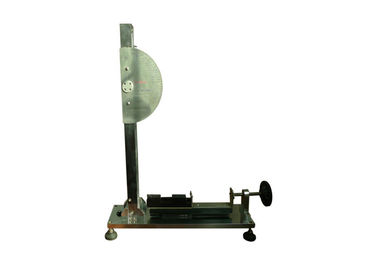

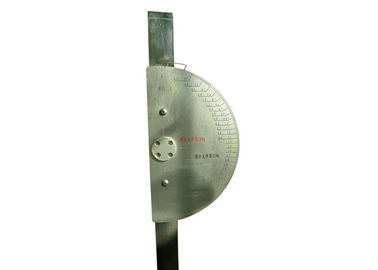

Il dispositivo montato di calibratura è indicato nella la figura B.1. Oltre alla struttura, le parti principali sono un cuscinetto «a», un puntatore «b» di resistenza, un pendolo «c», una base «d» del rilascio e un dispositivo «e» del rilascio.
La parte principale del dispositivo di calibratura è il pendolo «c» come appare la figura B.2. Al più inferiore di questo pendolo è riparato una molla d'acciaio con i dettagli come appare la figura B.3. La molla è di acciaio per molle, non richiedendo trattamento speciale e rigidamente è riparata al pendolo «c».
La figura B.4 mostra alcune parti su vasta scala
Dovrebbe essere notato che questa primavera è progettata per i martelli di calibratura della molla che hanno caratteristiche come definito in tabella 1 per i valori energetici uguali a o meno di 1 J. Per i martelli di calibratura della molla che hanno caratteristiche come definite per 2 J, la molla del pendolo del dispositivo di calibratura dovrebbe essere di una progettazione differente.
Per ottenere le caratteristiche adatte di attrito del puntatore, un pezzo di panno tessuto spesso è disposto fra le superfici di metallo del cuscinetto, i cavi di piano che sono piegati in tal modo che una piccola forza è esercitata contro il panno.
Poiché il dispositivo del rilascio è rimosso durante la calibratura del dispositivo di calibratura, il dispositivo del rilascio è riparato alla base del rilascio per mezzo delle viti.
Metodo B.3 di calibratura del dispositivo di calibratura
La calibratura del dispositivo di calibratura è effettuata usando un elemento notevole «g» di calibratura preso da un primavera-martello, secondo le indicazioni della figura B.5. Prima della calibratura, il dispositivo del rilascio è rimosso dal dispositivo di calibratura.
L'elemento notevole di calibratura è sospeso da quattro fili di tela «h» dai punti di sospensione situati in un piano orizzontale, 2000 millimetri sopra il punto di contatto fra il pendolo e l'elemento notevole di calibratura quando l'ultimo è nella sua posizione di resto. L'elemento notevole di calibratura è permesso oscillare contro il pendolo ed il punto di contatto nelle circostanze dinamiche, indica «K», sarà di non più di 1 millimetro sotto il punto di contatto nella posizione di resto. I punti di sospensione poi sono sollevati sopra una distanza uguale alla differenza fra entrambi i punti di contatto.
