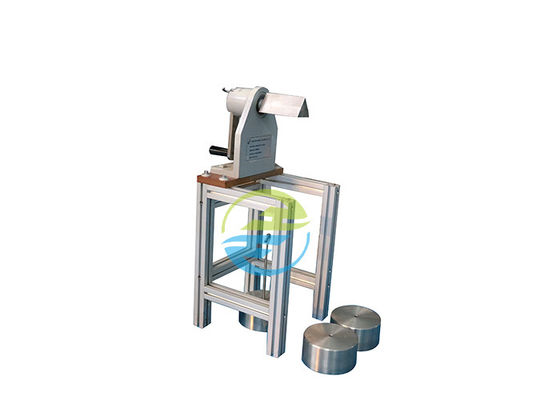

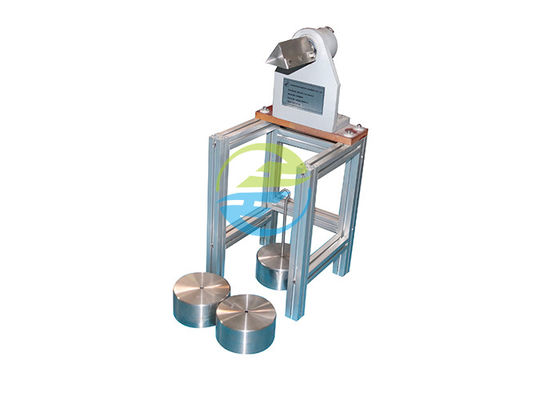

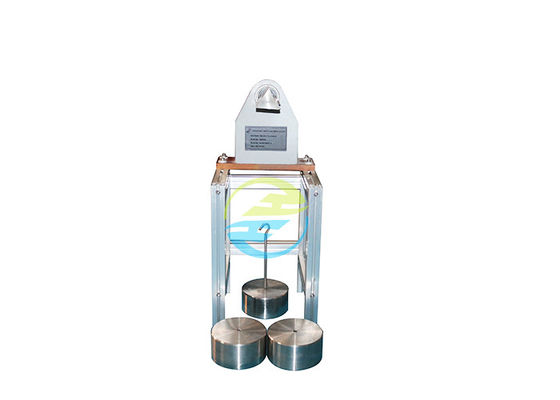

IEC60065 il dispositivo 10° e 230° della prova del mandrino di clausola 8,21 gira l'angolo

IEC60065 il dispositivo della prova del mandrino di clausola 8,21, 10° e 230° girano l'angolo

IEC60065: Clausola 2014 8,21

8,21 il materiale di foglio sottile inseparabile aderirà a 26,3 del 61558-1:2009 di IEC o a quanto segue:
Tre campioni, ciascuno singolo campione tre consistenti o più strati del materiale di foglio sottile inseparabile che forma l'ISOLAMENTO RINFORZATO, sono usati. Un campione per volta è riparato al mandrino del dispositivo della prova (figura 14) secondo le indicazioni di figura 15.
Una forza discendente di un ± 10 N di 150 N si applica all'estremità libera del campione (si veda figura 16),
facendo uso di un dispositivo di serraggio appropriato. Il mandrino è girato A MANO senza scatti
– dalla posizione iniziale (figura 15) alla posizione finale (figura 16) ed indietro;
– come sopra per la seconda volta;
– dalla posizione iniziale alla posizione finale.
Se un campione si rompe durante la rotazione dove è riparato al mandrino o al dispositivo di serraggio, questo non costituisce un guasto e la prova è ripetuta su un campione fresco. Se un campione si rompe a qualunque altro posto, la prova è venuto a mancare.
Dopo questo presupposto, uno strato del foglio metallizzato, 0.035 millimetri di ± spesso 0.005 millimetri, almeno 200 millimetri di lunghezza, è disposto lungo la superficie del campione, appendente giù da ogni lato del mandrino (si veda figura 16). La superficie della stagnola in contatto con il campione sarà conduttiva, non ossidata o isolata altrimenti. La stagnola è posizionata in modo che i suoi bordi non siano di meno di 18 millimetri dai bordi del campione (si veda figura 17). La stagnola poi è stretta da due pesi uguali, uno ad ogni estremità, facendo uso dei dispositivi di serraggio appropriati.
Mentre il mandrino ha luogo nella sua posizione finale e negli anni 60 che seguono il posizionamento finale, una prova di resistenza dielettrica si applica fra il mandrino e per foglio conformemente a
10.4.2, facendo uso di una tensione di prova di 1,5 volte il valore specificato in tabella 5 per ISOLAMENTO RINFORZATO, ma meno di 5 chilovolt.
L'intero metodo di prova è ripetuto sugli altri due campioni.

Norma: Confermi a IEC60065: clausola 2014 8,21, figura 14~16, IEC60950

Applicazione: Anti verifica di resistenza di danno dell'isolamento per i materiali di strato sottile non separabili.

Campione: Materiale di strato sottile non separabile.

Caratteristica: La posizione dell'insieme di 10°and 230°are con il limite meccanico, non solo assicurare l'accuratezza dell'angolo della prova, ma anche raggiungere un metodo semplice di operazione; il peso con un anello d'attaccatura, nel caso di un punto è danneggiato a causa di forza troppo grande di tirata.

Parametri:

1, peso di 50N*3pcs, può combinarsi per raggiungere la prova 100N e 150N.

2, numero dei tempi della prova: 3 volte.

3, tester di tensione di resistenza (facoltativo).
