Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova

Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova

Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova
IEC 60884-1 Clause 23.4 Plug Socket Tester Power Cord Flexing Test Apparatus 6 Stations
Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova
Dettagli:
Luogo di origine: La CINA
Marca: HongCe
Certificazione: Calibration certificate(cost additional)
Numero di modello: HC9919
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: compensato
Tempi di consegna: 30 GIORNI
Termini di pagamento: T/T
Capacità di alimentazione: 10 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
NOME: Cavo di alimentazione che flette l'apparecchiatura della prova Norma: IEC60884-1, UL817, VDE0620
Garanzia: 1 anno Indicatore rotto del cavo: Luce di indicazione rossa Φ25
Stazione: 6 stazioni Rottura dell'indicazione: Esposizione dell'indicatore
Flessione degli angoli: Angolo della parte girevole da qualsiasi lato per 45°, 60°, 90° Flessione del tasso: 10~60 giri/min. (regolabili)
Evidenziare:

Tester dell'incavo della spina di clausola 23

,

4

,

Tester dell'incavo della spina di IEC 60884-1

Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova



Descrizione standard (IEC60884-1 clausola 23,4):

23,4 le spine non-rewirable e gli incavo-sbocchi portatili non-rewirable saranno progettati in tal modo che il cavo flessibile è protetto da eccessivo piegando dove entra nell'accessorio.
Le guardie hanno fornito a questo fine saranno di materiale isolante e saranno riparate in un modo affidabile.
Le molle elicoidali del metallo della NOTA 1, se nudo o coperto di materiale isolante, non dovrebbero essere utilizzate come guardie flessibili del cavo.
La conformità è controllata tramite ispezione e da una prova di flessione fatta per mezzo di un apparato secondo le indicazioni di figura 21.
La prova è effettuata sui nuovi esemplari.                               Tester dell'incavo della spina
L'esemplare è riparato al membro d'oscillazione dell'apparato in modo che, quando è al mezzo del suo viaggio, l'asse del cavo flessibile, in cui entra nell'esemplare, sia verticale ed attraversi l'asse di oscillazione.
Gli esemplari con i cavi piani sono montati in modo che l'asse principale della sezione sia parallelo all'asse di oscillazione.
L'accessorio sarà riparato nel modo seguente nell'apparecchiatura della prova:
– spine: dai perni;                 Tester dell'incavo della spina
– incavo-sbocchi portatili: ad una distanza di 4 millimetri - 5 millimetri in direzione del cavo flessibile, dal fronte di impegno; una spina della prova che ha le dimensioni massime sarà inserita nello incavo-sbocco portatile durante la prova.
L'accessorio è, tramite la variazione della distanza fra la parte di riparazione del membro d'oscillazione e l'asse di oscillazione, ha posizionato in modo che il cavo flessibile facesse il movimento laterale minimo quando il membro d'oscillazione dell'apparecchiatura della prova si sposta per il suo viaggio completo.
La NOTA 2 per avere la possibilità facilmente di individuazione dall'esperimento della posizione di montaggio con un movimento laterale minimo del cavo flessibile durante la prova, l'apparato di flessione dovrebbe essere sviluppata in tal modo che i contributi differenti agli accessori montati sul membro d'oscillazione possono essere prontamente regolato.                                                                  Tester dell'incavo della spina
NOTA 3 è raccomandato per avere un dispositivo (per esempio, una scanalatura o un perno) per vedere se il cavo flessibile faccia il movimento laterale minimo.
Il cavo flessibile è caricato con un di massa tali che la forza applicata sia
– 20 N per gli accessori con i cavi flessibili che hanno una sezione trasversale nominale che supera 0,75 mm2;
– 10 N per altri accessori.
Un uguale corrente alla corrente nominale dell'accessorio o di seguente corrente, qualunque è il più basso, è passato tramite i conduttori:
– 16 A per gli accessori con i cavi flessibili che hanno di 0,75 mm2 trasversale nominale più grandi una sezione;
– 10 A per gli accessori con i cavi flessibili che hanno una sezione trasversale nominale di 0,75 mm2;
– 2,5 A per gli accessori con i cavi flessibili che hanno una sezione trasversale nominale meno di 0,75 mm2.
La tensione fra i conduttori è uguale alla tensione nominale dell'esemplare.
Il membro d'oscillazione è mosso con un angolo di 90° (45° su entrambi i lati del verticale), il numero dei flexings che sono 10 000 ed il tasso di flessione del 60/min.
La flessione della NOTA 4 A è un movimento, indietro o in avanti.
Gli esemplari con i cavi flessibili della sezione circolare sono girati con 90° nel membro d'oscillazione dopo 5 000 flexings; gli esemplari con i cavi flessibili piani sono piegati soltanto in un perpendicolare della direzione all'aereo che contiene le asce dei conduttori.
Durante la prova di flessione, ci sarà
– nessun'interruzione della corrente,
– nessun cortocircuito fra i conduttori.
La NOTA 5 un cortocircuito fra i conduttori del cavo flessibile è
considerato di accadere se la corrente raggiunge
uguale di valore due volte alla corrente della prova dell'accessorio.
Dopo la prova, la guardia, all'occorrenza, non avrà separato dal corpo e l'isolamento del cavo flessibile non mostrerà segno di abrasione o di usura; i fili rotti dei conduttori non avranno perforato l'isolamento per quanto per diventare accessibili.



Introduzione di prodotto:

L'apparecchiatura della prova della flessibilità del cavo della spina è progettata e fabbricata secondo il requisito standard di figura 21 di IEC 60884-1, che è usata per elaborare la prova di piegatura per il cavo di alimentazione delle spine non rewirable, degli apparecchi e di simili apparecchi elettrici (strumenti elettrici).

Il dispositivo può essere tempi della prova di preregolamento (fino a 999999), può effettuare la prova e calcolare automaticamente dei numeri delle prove. Quando i tempi della prova raggiungono al valore prestabilito, il sistema interromperà automaticamente ed il completamento segnala il suono. Una volta che l'apparecchiatura della prova si collega al carico esterno, può essere usata per elaborare la prova con il carico.                                              Tester dell'incavo della spina



Norma: IEC 60884-1 2013 clausole 23,4 e figura 21, UL817, VDE0620

Applicazione: Questo dispositivo è utilizzato per la prova le proprietà di flessione delle spine non-rewirable (terminali) e gli incavo-sbocchi portatili non-rewirable, controllano la resistenza a fatica del cavo elettrico e del rivestimento.

Campione: Spine non-rewirable ed incavo-sbocchi portatili non-rewirable

Caratteristica: La velocità che riduce i controlli motori la struttura storta del pattino per fare il moto alternativo, gli angoli a destra e a sinistra di flessione è regolato dalla scala manuale ed il modello automatico del touch screen di adeguamento di angolo può essere personalizzato.

Il tester arresto automatico quando i tempi prestabiliti della prova hanno completato.

Parametri:

  1. Alimentazione elettrica: AC220V 50Hz
  2. Flessione dell'angolo: Angolo della parte girevole da qualsiasi lato per 45°, 60°, o 90°. Regolabile
  3. Flessione del tasso: 10~60rpm (conversione di frequenza), il difetto 60 volte /min
  4. Pesi: 20N, 10N. 6 ciascuno (i pesi 113g e 284g dell'UL possono essere personalizzati)
  5. Stazione di prova: 6 stazioni, con 6 insiemi del dispositivo del morsetto
  6. Tempi della prova: un contatore generale, 6 diversi contatori. preregolamento 0~999999
  7. Teoria meccanica: Il blocco storto sul cambio di riduzione è determinato dal motore elettrico per fare l'azione ricambiante.
  8. Indicatore rotto del cavo: Luce di indicazione rossa Φ25
Alimentazione elettrica AC220V, 60Hz
Numeri delle stazioni di prova 6, con 6 insiemi dei morsetti
Numeri dei tempi di flessione 1-999999 (regolabile). Con 6 contatori indipendenti corrispondere ad ogni stazione e là è un contatore generale
Tasso di flessione 10~60 giri/min. (regolabili)
Flessione degli angoli Angolo della parte girevole da qualsiasi lato per 45°, 60°, 90°
Provi i cavi di collegamento 6 PCS
Pesi 10N/20N*6 (il peso di UL113g e di 284g)
Rottura dell'indicazione Esposizione dell'indicatore
Dimensioni L*W*H=870mm *610mm* 820mm
Si conforma alla norma IEC884-1 figura 21 e clausola 23,4, IEC320-1, VDE0620



Teoria meccanica

Il blocco storto sul cambio di riduzione è determinato dal motore elettrico per fare l'azione ricambiante.

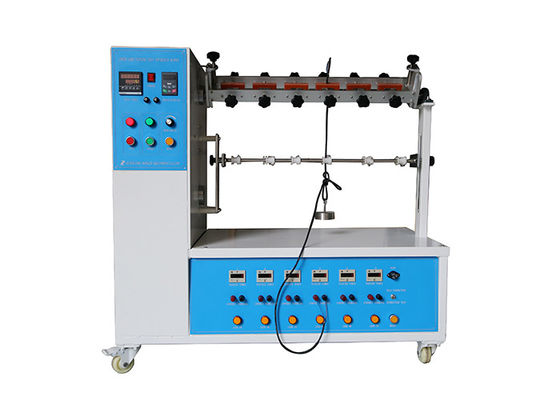

Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova 0

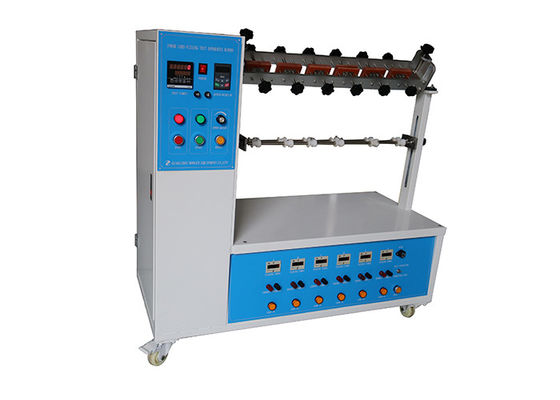

Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova 1

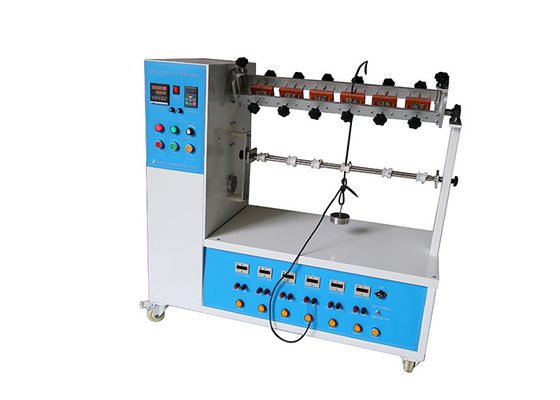

Cavo di alimentazione del tester dell'incavo della spina di clausola 23,4 di IEC 60884-1 che flette le stazioni dell'apparecchiatura 6 della prova 2
