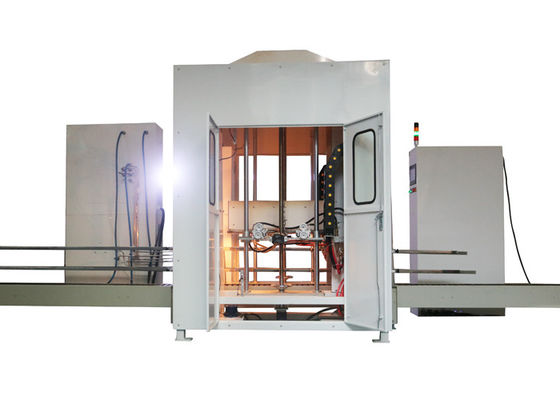

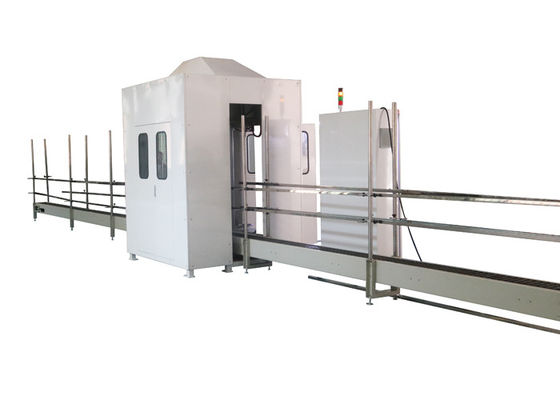

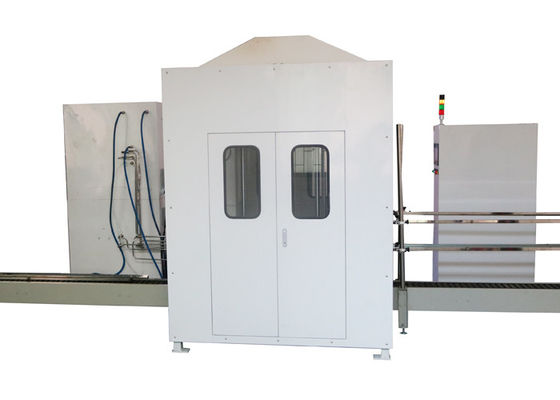

Macchina di brasatura automatica automatica in-linea della saldatrice della fiamma

Macchina di brasatura automatica automatica in-linea della saldatrice della fiamma

Macchina di brasatura automatica automatica in-linea della saldatrice della fiamma
In - Line Automatic Flame Welding Machine Automatic Brazing Machine
Macchina di brasatura automatica automatica in-linea della saldatrice della fiamma
Dettagli:
Luogo di origine: La Cina
Marca: HongCe
Certificazione: calibration certificate (cost additional)
Numero di modello: HJ088
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiatable
Imballaggi particolari: compensato
Tempi di consegna: 60 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 1 /month stabilito
Contatto
Descrizione di prodotto dettagliata
Nome di prodotto: Macchina di brasatura della fiamma automatica in-linea Colore: Bianco
Garanzia: 1 anno Uso: Saldatrice
Pressione dell'ossigeno: ≥5bar Pressione dell'azoto: 3 ~ 7bar
Tipo di gas: GPL/NG Linea velocità di trasporto della linea: Velocità di saldatura: 1-3m/min
Evidenziare:

Nella linea saldatrice automatica della fiamma

,

saldatrice automatica della fiamma 3m/min

Macchina di brasatura automatica automatica in-linea della saldatrice della fiamma



Informazioni di prodotto:

La brasatura automatica della fiamma, anche conosciuta come la saldatura della pistola di fila, adotta solitamente il multi modo del riscaldamento della fiamma dell'ugello o del tunnel della fiamma. Con il modo lineare di rotazione della trasmissione o del worktable del pezzo in lavorazione, la conversione dell'assemblea che posiziona, preriscaldante e riscaldante, trasportando il cambiamento continuo della lega per saldatura, il raffreddamento, lo smontaggio ed altri processi può essere realizzata. Secondo i bisogni, il preriscaldamento multiplo e le stazioni di riscaldamento possono essere messi per riscaldare il pezzo in lavorazione nelle sezioni. Per assicurare la temperatura uniforme nell'area unita, il cannello per saldare e la posizione del riscaldamento del pezzo in lavorazione su ogni posizione dovrebbero ragionevolmente essere configurati. Se necessario, l'oscillazione del cannello per saldare o la rotazione del pezzo in lavorazione può essere usata per realizzare il riscaldamento uniforme del giunto brasato.

L'attrezzatura di brasatura della fiamma automatica è composta di sistema meccanico, di sistema di controllo automatico e di sistema di saldatura. Qualunque cosa il genere di attrezzatura sia usato, i seguenti fattori devono essere considerati per l'attrezzatura di brasatura della fiamma automatica:

Montaggio e caricamento del pezzo in lavorazione; lega per saldatura e cambiamento continuo di preregolamento; modo di riscaldamento; raffreddamento e scarico delle parti brasate.

La fiamma automatica che brasa è ampiamente usata, quali l'evaporatore sul frigorifero libero del gelo, l'evaporatore ed il condensatore sul condizionatore d'aria. La maggior parte di loro sono struttura dell'aletta composta di tubo di rame ed aletta di alluminio. Per il collegamento di grandi e piccoli gomiti di rame a forma di U, la maggior parte di loro sono fornite degli anelli prefabbricati della lega per saldatura e sono brasate dalla macchina di brasatura della fiamma automatica. Il gas dell'acetilene, il gas di petrolio liquefatto o il propano possono essere usati come gas combustibile della macchina di brasatura della fiamma automatica ed il propano è il meglio. Allo stesso tempo, il borato trimetilico è presentato nel gas come l'agente protettivo di brasatura della cucitura per impedire l'ossidazione e migliorare l'aspetto.

Principio di attrezzatura:

Con l'automazione del processo di brasatura, la linea la velocità e la fiamma della linea del trasportatore efficacemente sono controllate per realizzare l'efficace controllo del tempo di saldatura; allo stesso tempo, l'efficace controllo del flusso del gas fa la temperatura di saldatura e la formazione dello stagno della lega per saldatura è controllata bene per assicurare la stabilità e la consistenza della qualità di saldatura.

Usi i requisiti

1. Alimentazione elettrica: 5 cavo trifase 380VAC; 220V monofase, 50Hz, gamma di fluttuazione di tensione ±10%.

2. Pressione dell'acqua di raffreddamento: 2 ~ 6bar

3. Pressione dell'aria compressa: 5 ~ 8bar

4. Pressione del gas: gas naturale: >1.2bar; GPL: >0.6bar

5. Pressione dell'ossigeno: ≥5bar.

6. Pressione dell'azoto: 3 ~ 7bar.

7. Temperatura ambiente: 0 ℃ del ℃~ 40, umidità relativa: 30 ~ RH di 98%.

Indice tecnico di attrezzatura:

1. Specificazione: saldatura automatica di breve U-metropolitana dello scambiatore di calore, 1-3 file dei prodotti. Quando l'altezza della superficie della catena del nastro trasportatore è 400mm, l'attrezzatura può adattarsi all'altezza del prodotto di 200 ~ 1400mm;

L'altezza del nastro trasportatore è h-altezza (unità: 600 millimetri).

2.Production linea velocità:

Specificazione di piccolo tubo Ф 7 di U: la linea la velocità di due file dei prodotti non sarà di meno di 3,0 m./min; la linea la velocità di 3 file dei prodotti non sarà di meno di 2,5 m./minuto.

3. Requisiti del pezzo in lavorazione: superficie pulita del pezzo in lavorazione, nessuno strato ovvio dell'ossido, specificazione uniforme, posizione uniforme dell'anello;

4. Effetto di saldatura: la lega per saldatura scorre uniformemente, il bagno liquido è pieno e non c'è saldatura falsa e nessuno strato annerito dell'ossido. Nello stato di fabbricazione in serie, il tasso qualificato di giunto della lega per saldatura > 98% (eccezione fatta per i difetti di saldatura causati dai difetti di qualità della lega per saldatura, la saldatura che formano i difetti, la pulizia difficile della saldatura, la grande fluttuazione di pressione di fonte del gas, ecc.)

Struttura principale

La parte principale

1. Dimensione corporea della saldatrice: (l) 1750 x 1650 millimetri (w);

2. Preriscaldi il plotone: ci sono due gruppi, uno da ogni lato.

3. Pistola di saldatura: ci sono due gruppi, uno per ogni lato.

Il numero degli ugelli per le pistole ad aria compressa di preriscaldamento e di saldatura è 30/30.

4. Modo di raffreddamento del pezzo in lavorazione: raffreddamento a aria;

5. Cappuccio del fumo: φ 350 di dimensione del collegamento; (cliente è responsabile di progettazione e di installazione dell'impianto di scarico)

6. Sistema di raffreddamento ad acqua: lo strumento di saldatura è protetto raffreddando l'acqua di circolazione per prolungare il tempo di impiego dell'ugello e per fermarsi automaticamente senza acqua.

7. Modo di sigillamento dell'attrezzatura: completamente incluso.

Parametro:

Parametri tecnici di attrezzatura
Lunghezza della linea del trasportatore Segmento anteriore segmento medio segmento posteriore
6000 1750 7250
Larghezza della landa >120mm
Linea velocità di trasporto della linea Velocità di saldatura: 1-3m/min
Tipo di gas GPL/NG
Modo di sigillatura di ospite di saldatura Completamente chiuso
Dimensioni di base di attrezzatura (per riferimento solo)

dimensione principale della macchina: 1750mm x1650mm x2500mm

gas/gabinetto elettrico: 1200mm x400mm x2000mm
