Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Tester di resistenza della porta del frigorifero | Alimentazione elettrica: | 220V 50Hz |
---|---|---|---|
Norma: | IEC 60335-2-24, IEC 62552 | Applicazione: | prova della porta del frigorifero |
Determini il modo: | Azionamento del servomotore | Angolo vicino aperto di giro della porta: | 0-90°, può essere prestabilito |
Distanza di apertura della porta del cassetto: | 0-100mm, possono essere prestabiliti | Garanzia: | 1 anno |
Evidenziare: | Tester di resistenza della porta del frigorifero dello SpA,tester di resistenza della porta del frigorifero 360°/S |
0-360°/tester integrato intelligente di resistenza della porta del frigorifero di controllo SpA di s
Progetto di test:
Clausola 22,112 di IEC 60335-2-24
Porte e coperchi dei compartimenti in attrezzatura di prova degli apparecchi
22,11 2 le porte ed i coperchi dei compartimenti in apparecchi con uno spazio libero saranno capaci dell'apertura dal dentro.
La conformità è controllata dalla seguente prova.
L'apparecchio vuoto è staccato dal rifornimento, è disposto su un supporto orizzontale ed è livellato conformemente alle istruzioni per installazione, con le macchine per colata continua e rulli, all'occorrenza, orientati, regolato o bloccati in modo da impedire l'apparecchio muoversi. Serrature, all'occorrenza, sulle porte o sui coperchi sono lasciati sbloccato.
Le porte ed i coperchi sono chiusi per un periodo di 15 min.
Una forza poi si applica ad un punto, equivalente ad un punto interno accessibile, di ogni porta o coperchio appropriata dell'apparecchio, al punto mediano del bordo il più lontano dall'asse della cerniera nel perpendicolare della direzione al piano del coperchio o della porta.
La forza si applicherà ad un tasso che non supera 15 N/s ed il coperchio o la porta si aprirà prima che la forza superi 70 N.
Clausola 11,2, clausola 11,3 di IEC 62552
Prova di resistenza per le porte, i coperchi ed i cassetti
11,2 porte e coperchi esterni
11.2.1 condizioni di prova/preparazione
La temperatura ambiente sarà fra +16 °C e +32 °C.
L'apparecchio frigorifero sarà spento.
La porta
11.2.2 sequenza d'apertura (si veda figura 4)
Il movimento della porta sarà controllato da un angolo di 0° ad un angolo di apertura fra 5° e 15°, seguito da una libera circolazione della porta, il movimento controllato che è approssimativamente sinusoidale. L'apertura della porta avrà luogo nel primo trimestre del periodo del ciclo.
11.2.3 sequenza di chiusura (si veda figura 4)
Il movimento della porta sarà controllato dall'angolo di apertura di 45° ad un angolo fra 40° e 35°, seguito dalla libera circolazione della porta e della sua chiusura come nell'uso normale.
Il numero dei cicli al minuto sarà 10 - 25.
– Per i compartimenti con un °C interno del − 6 della temperatura T W, le porte esterne ed i coperchi resisterà a 100 000 che si aprono ed alle operazioni di chiusura senza deterioramento in grado di essere pregiudizievole alla tenuta aero- della porta o del coperchio.
– Per i compartimenti con un °C interno del − 6 della temperatura T u, le porte esterne ed i coperchi resisterà a 30 000 che si aprono ed alle operazioni di chiusura senza deterioramento in grado di essere pregiudizievole all'ermeticità della porta o del coperchio.
La conformità sarà controllata dopo la procedura usando la prova secondo la clausola 9.
11,3 cassetti esterni
11.3.1 condizioni di prova/preparazione
La temperatura ambiente sarà fra +16 °C e +32 °C.
L'apparecchio frigorifero sarà spento.
Tutti i canestri, scaffali e contenitori saranno caricati conformemente alla clausola 12.
11.3.2 sequenza d'apertura (si veda figura 5)
I cassetti saranno estratti all'interno di 15 millimetri - 20 millimetri di loro completamente posto vacante.
11.3.3 sequenza di chiusura (si veda figura 5)
I cassetti saranno chiusi come nell'uso normale dall'interno di 15 millimetri - 20 millimetri di loro completamente posto vacante.
Il numero dei cicli al minuto sarà fra 5 e 10.
– Per i compartimenti con un °C interno del − 6 di temperatura T W,
1) i singoli cassetti resisteranno a 100 000 e
2) i cassetti multipli ciascuno resisteranno a 50 000,
operazioni d'apertura e di chiusura senza deterioramento in grado di essere pregiudizievole all'ermeticità del sigillamento del cassetto.
– Per i compartimenti con un °C interno del − 6 della temperatura T u, ogni cassetto resisterà a 30 000 che si aprono ed alle operazioni di chiusura senza deterioramento in grado di essere pregiudizievole all'ermeticità del sigillamento del cassetto.
La conformità sarà controllata dopo la procedura usando la prova secondo la clausola 9.
Parametri tecnici:
Ambiente della gamma, di uso, di principio, della struttura e di uso dell'esemplare | |
Campioni e limitazioni | Apparecchi frigorifero (frigorifero) |
Scopi di prova | È usato per prova di vita di resistenza degli interruttori di sicurezza o guide per le porte del frigorifero o cassetti per verificare l'affidabilità degli interruttori di sicurezza; inoltre ha usato per assistere altre prove per l'apertura ripetuta della porta e le operazioni di chiusura, quali la prova di disgelamento e la prova di tenuta del refrigerante |
Principio della prova | Il motore guida il manipolatore, determinando la porta o la copertura succhiata dal pollone di vuoto per ricambiare a certa velocità, verificare l'affidabilità del dispositivo di blocco. |
Struttura |
L'attrezzatura è divisa in un gabinetto di controllo elettrico (regolatore di tensione compreso del carico), in una struttura ed in un braccio del robot. |
Ambiente di operazione |
Alimentazione elettrica: AC220V±10%/50-60Hz, potere: 6KW |
Prestazione | |
Stazione di prova |
Posizione di azione della porta girevole |
Metodo di controllo elettrico | Controllo integrato intelligente dello SpA, operazione uomo/macchina a 7 pollici dell'interfaccia di tocco |
Modo dell'azionamento | Azionamento del servomotore |
Campione che preme metodo | Pollone di vuoto |
Velocità aperta/vicina della porta |
Azione della porta girevole: 0-360°/s (1.5m/s), può essere prestabilito |
Angolo vicino aperto di giro della porta | 0-90°, può essere prestabilito |
Distanza di apertura della porta del cassetto | 0-100mm, possono essere prestabiliti |
Tempi della prova | 0-999999 volte, possono essere prestabilite |
Tensione del carico | 0-250V, regolabile |
Elemento della prova e processo di elaborazione |
1. Prova di resistenza del dispositivo dell'interruttore di sicurezza della porta del frigorifero Processo: Il pollone di vuoto automatico succhia la porta---- Apra la porta ad un angolo prestabilito ad una velocità prestabilita (45°)---- vicino la porta a velocità prestabilita---- Ripetutamente aperto e chiudere la porta fino alle portate i tempi della prova 2. Prova di resistenza della porta del cassetto del frigorifero |
Dispositivo di protezione di sicurezza | |
Potere | Protezione di perdita, sovraccarico e protezione di cortocircuito |
Motore | Sovraccarico, protezione di cortocircuito |

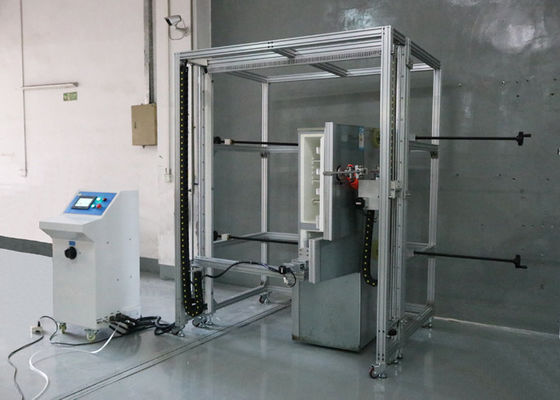

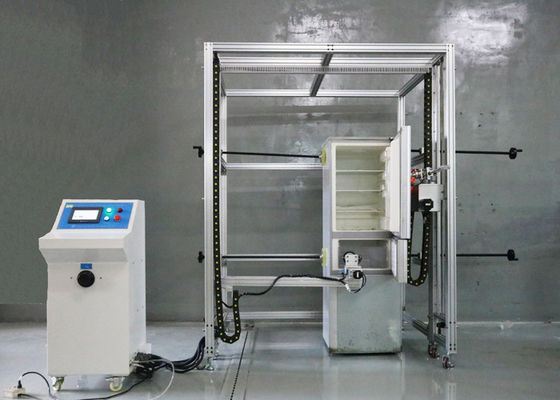

Vista dell'immagine:
