20N dispositivo della prova di compressibilità di resistenza al calore di acciaio inossidabile di IEC 60884-1

Acciaio inossidabile del dispositivo della prova di compressibilità di resistenza al calore del tester dell'incavo della spina di IEC 60884-1

Norma: IEC 60884-1 2013 clausole 24,19, 25,4 e figura 38

Descrizione standard:

Gli esemplari sono sottoposti a prova di compressibilità per mezzo di un apparato secondo le indicazioni di figura 38, la prova che è fatta in un gabinetto di riscaldamento ad una temperatura di (80 ± 2) °C.
L'apparato comprende due mandibole d'acciaio, avendo un fronte cilindrico del raggio da 25 millimetri, una larghezza di 15 millimetri e una lunghezza di 50 millimetri. La lunghezza di 50 millimetri può essere aumentata, secondo la dimensione dell'accessorio da provare.
Gli angoli sono arrotondati con un raggio di 2,5 millimetri.                                        Tester dell'incavo della spina
L'esemplare è premuto fra le mandibole in tal modo che queste premono contro di nell'area dove è afferrato nell'uso normale, la linea centrale delle mandibole che coincidono quasi come possibile con il centro di questa area. La forza si è applicata tramite le mandibole è 20 N.
Dopo 1 h, le mandibole sono rimosse e gli esemplari non mostreranno danno nel senso di questa norma.         Tester dell'incavo della spina

Applicazione: Questo dispositivo è uso per la prova di compressibilità per la verifica della resistenza riscaldare per gli accessori per gli apparecchi elettrici e la scatola di montaggio di superficie

Campione: Schermi di incavo-sbocco portatile, degli accessori per gli apparecchi elettrici e della scatola di montaggio di superficie

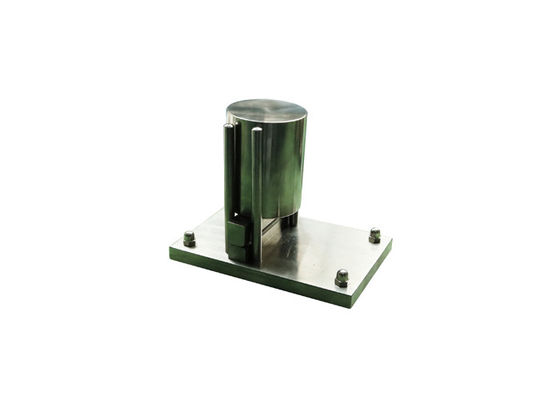

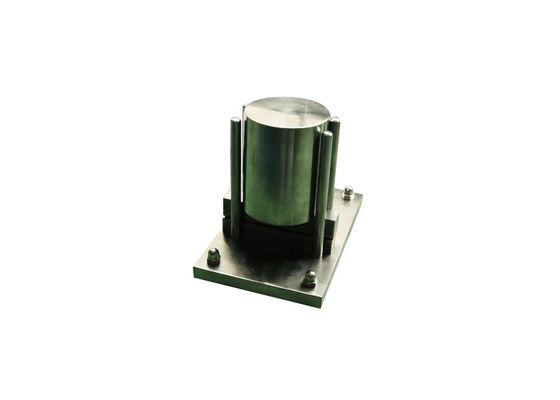

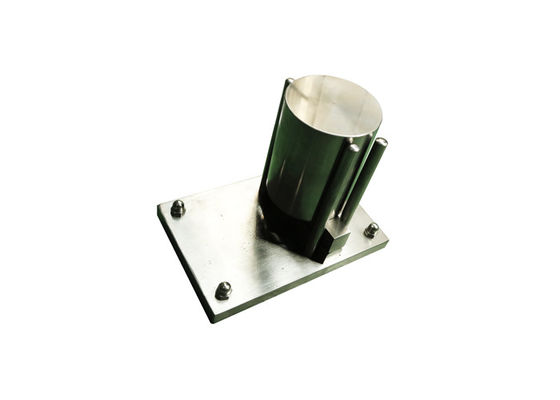

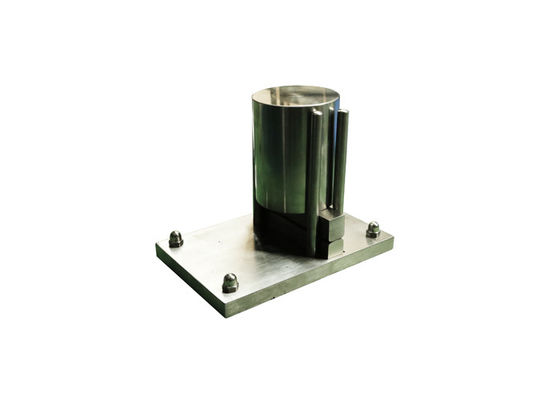

Caratteristica: Questo dispositivo della prova di compressibilità si compone con la mandibola muoventesi, mandibola fissa, guide e pesi di compressione, uso per la prova di compressibilità per la verifica della resistenza al calore per gli accessori per gli apparecchi elettrici e scatola di montaggio di superficie con una camera di riscaldo.

Parametri:

1. Peso di compressione: avere un fronte cilindrico del raggio da 25 millimetri, angoli è arrotondato con un raggio di 2,5 millimetri
2. Forza di compressione: 20N
3. Tempo della prova:                                                                        Tester dell'incavo della spina

1 min, prova ad una temperatura di (un °C di 25 ± 5) - per gli schermi degli incavo-sbocchi portatili –;

1 ora, prova ad una temperatura di (un °C di 80 ± 2) - per gli accessori per gli apparecchi elettrici e la scatola di montaggio di superficie.
