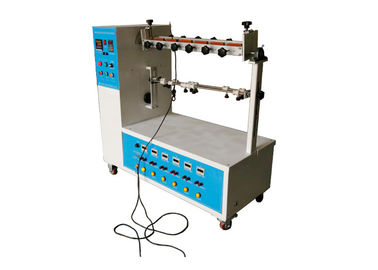

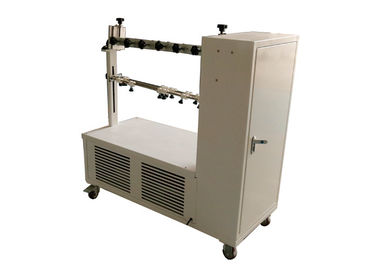

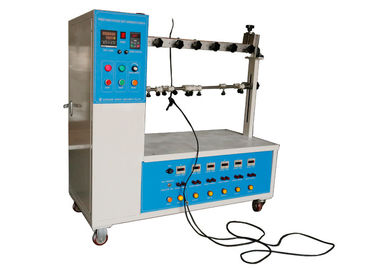

Figura 21 apparecchiatura della prova di flessibilità del cavo 999999 della spina

Figura 21 apparecchiatura della prova di flessibilità del cavo 999999 della spina

Figura 21 apparecchiatura della prova di flessibilità del cavo 999999 della spina
Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Figura 21 apparecchiatura della prova di flessibilità del cavo 999999 della spina
Dettagli:
Luogo di origine: La CINA
Marca: HongCe
Certificazione: Calibration certificate(cost additional)
Numero di modello: HC9919
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiation
Imballaggi particolari: compensato
Tempi di consegna: 30 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Stazioni di prova: 6 stazioni tempi di flessione: 1-999999 (regolabile).
Flessione del tasso: 10~60 giri/min. (regolabili) Pesi: 10N/20N*6
Evidenziare:

Figura 21 apparecchiatura della prova di flessibilità

,

Apparecchiatura della prova di flessibilità di 6 stazioni

Figura 21 apparecchiatura di IEC 60884-1 della prova di flessibilità del cavo della spina con controllo del bottone di 6 stazioni



Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 23,4, figura 21 di requisiti generali”



Descrizione standard:

Le spine non-rewirable e gli incavo-sbocchi portatili non-rewirable saranno progettati in tal modo che il cavo flessibile è protetto da eccessivo piegando dove entra nell'accessorio.



Le guardie hanno fornito a questo fine saranno di materiale isolante e saranno riparate in un modo affidabile.



La conformità è controllata tramite ispezione e da una prova di flessione fatta per mezzo di un apparato secondo le indicazioni di figura 21.



La prova è effettuata sui nuovi esemplari.

L'esemplare è riparato al membro d'oscillazione dell'apparato in modo che, quando è al mezzo del suo viaggio, l'asse del cavo flessibile, in cui entra nell'esemplare, sia verticale ed attraversi l'asse di oscillazione.



Gli esemplari con i cavi piani sono montati in modo che l'asse principale della sezione sia parallelo all'asse di oscillazione.



L'accessorio sarà riparato nel modo seguente nell'apparecchiatura della prova:

– spine: dai perni;

– incavo-sbocchi portatili: ad una distanza di 4 millimetri - 5 millimetri in direzione del cavo flessibile, dal fronte di impegno; una spina della prova che ha le dimensioni massime sarà inserita nello incavo-sbocco portatile durante la prova.



L'accessorio è, tramite la variazione della distanza fra la parte di riparazione del membro d'oscillazione e l'asse di oscillazione, ha posizionato in modo che il cavo flessibile facesse il movimento laterale minimo quando il membro d'oscillazione dell'apparecchiatura della prova si sposta per il suo viaggio completo.



Il cavo flessibile è caricato con un di massa tali che la forza applicata sia

– 20 N per gli accessori con i cavi flessibili che hanno una sezione trasversale nominale che supera 0,75 millimetri 2;

– 10 N per altri accessori.



Un uguale corrente alla corrente nominale dell'accessorio o di seguente corrente, qualunque è il più basso, è passato tramite i conduttori:

– 16 A per gli accessori con i cavi flessibili che hanno di 0,75 millimetri trasversale nominale più grandi una sezione2;

– 10 A per gli accessori con i cavi flessibili che hanno una sezione trasversale nominale di 0,75 millimetri2;

– 2,5 A per gli accessori con i cavi flessibili che hanno una sezione trasversale nominale meno di 0,75 millimetri2.



La tensione fra i conduttori è uguale alla tensione nominale dell'esemplare.



Il membro d'oscillazione è mosso con un angolo di 90° (45° su entrambi i lati del verticale), il numero dei flexings che sono 10 000 ed il tasso di flessione del 60/min.



Gli esemplari con i cavi flessibili della sezione circolare sono girati con 90° nel membro d'oscillazione dopo 5 000 flexings; gli esemplari con i cavi flessibili piani sono piegati soltanto in un perpendicolare della direzione all'aereo che contiene le asce dei conduttori.



Durante la prova di flessione, ci sarà

– nessun'interruzione della corrente,

– nessun cortocircuito fra i conduttori.



Dopo la prova, la guardia, all'occorrenza, non avrà separato dal corpo e l'isolamento del cavo flessibile non mostrerà segno di abrasione o di usura; i fili rotti dei conduttori non avranno perforato l'isolamento per quanto per diventare accessibili.



Applicazione:

Questo dispositivo è utilizzato per la prova le proprietà di flessione delle spine non-rewirable (terminali) e gli incavo-sbocchi portatili non-rewirable, controllano la resistenza a fatica del cavo elettrico e del rivestimento.



Campione:



Spine non-rewirable ed incavo-sbocchi portatili non-rewirable



Caratteristica:

La velocità che riduce i controlli motori la struttura storta del pattino per fare il moto alternativo, gli angoli a destra e a sinistra di flessione è regolato dalla scala manuale ed il modello automatico del touch screen di adeguamento di angolo può essere personalizzato.

Il tester arresto automatico quando i tempi prestabiliti della prova hanno completato.



Parametri:

Alimentazione elettrica AC220V, 60Hz
Numeri delle stazioni di prova 6, con 6 insiemi dei morsetti
Numeri dei tempi di flessione 1-999999 (regolabile). Con 6 contatori indipendenti corrispondere ad ogni stazione e là è un contatore generale
Tasso di flessione 10~60 giri/min. (regolabili)
Flessione degli angoli Angolo della parte girevole da qualsiasi lato per 45°, 60°, 90°
Provi i cavi di collegamento 6 PCS
Pesi 10N/20N*6 (il peso di UL113g e di 284g)
Rottura dell'indicazione Esposizione dell'indicatore
Dimensioni L*W*H=870mm *610mm* 820mm



Teoria meccanica

Il blocco storto sul cambio di riduzione è determinato dal motore elettrico per fare l'azione ricambiante.



Figura 21 apparecchiatura della prova di flessibilità del cavo 999999 della spina 0
