macchina di prova di urto del rilascio manuale 1000mm della metropolitana dell'acciaio di 9mm

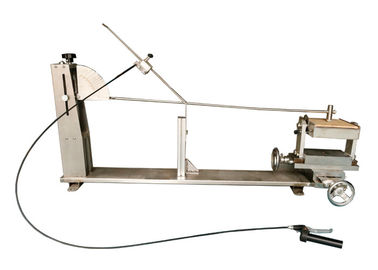

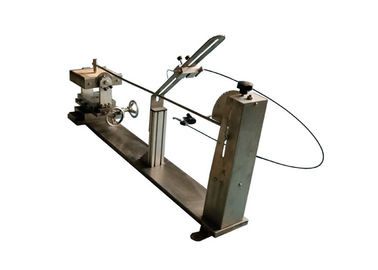

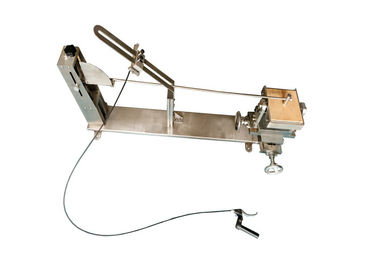

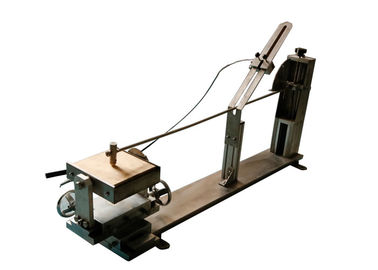

Pendolo del rilascio manuale 1000mm della metropolitana dell'acciaio dell'apparecchiatura 9mm della prova del martello del pendolo di energia bassa della macchina di prova di urto

Norma:

IEC60068-2-75 prova ambientale – parte 2: Prove – prova Eh: Il martello verifica la prova Eha di clausola 5: Martello del pendolo; Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 24,1, figura 22-26 di requisiti generali”

Descrizione standard:

L'apparecchiatura della prova è fatta di basicamente un pendolo che gira alla sua estremità superiore in modo da essere tenuto in un aereo verticale. L'asse del perno è a 1 000 millimetri sopra il punto buono. Il pendolo è composto di braccio nominalmente rigido e di elemento notevole che aderisce ai requisiti della tabella 1.

Per le prove pesanti, voluminose o difficili trattare gli esemplari, un pendolo portatile può essere utilizzato. Aderirà alla descrizione di cui sopra ma il suo perno può essere riparato direttamente sull'esemplare o su una struttura mobile. In questo caso, sarà assicurato che, prima delle prove, l'asse del pendolo sia orizzontale, che la sua riparazione sia sufficiente rigida e che il punto di impatto è nell'aereo verticale che passa con l'asse.

In tutti i casi, quando il pendolo è liberato, sarà permesso cadere soltanto sotto l'influenza di forza gravitazionale.

Collaudi l'apparato a severities che non superano 1 J

L'elemento notevole comprende un corpo di acciaio con un'inserzione della poliammide che ha un fronte emisferico. La sua massa combinata è 200 g (1 50 g) ± 1 g in modo che la massa equivalente aderisca all'annesso D della tabella 1. fornisce un esempio di un'apparecchiatura della prova.

Figura manifestazioni di D.1 un esempio di un'apparecchiatura della prova del martello del pendolo per le energie che non superano 1 J. L'elemento notevole si conforma a 5.2.2 ed alla figura D.2. Il braccio è un tubo d'acciaio con un diametro esterno (nominale) di 9 millimetri e uno spessore della parete (nominale) di 0,5 millimetri.

Gli esemplari sono montati su uno strato di compensato un quadrato spesso e 1 da 8 millimetri da 75 millimetri, preferibilmente secondo l'iso 1 098, fissato ai suoi margini superiori ed inferiori ad un sostegno rigido, che fa parte del dispositivo del montaggio, come appare come esempio la figura D.3. Il dispositivo del montaggio ha una massa di 1 0 chilogrammi di ± 1 chilogrammo ed è montato su una struttura rigida per mezzo di perni. La struttura stessa è riparata ad una parete solida.

La progettazione del montaggio è tale che

a) l'esemplare può essere disposto in modo che il punto di impatto si trovi nell'aereo verticale con l'asse del perno del pendolo,

b) l'esemplare può essere mosso orizzontalmente ed essere a turno un perpendicolare di asse nella superficie del compensato,

c) il compensato può essere a turno un asse verticale.

Gli esemplari sono montati sul compensato come nel servizio normale. Dove non è possibile montare l'esemplare direttamente sul compensato, un adattatore adatto dovrebbe essere prescritto dalla specificazione pertinente. Un esempio di un adattatore per i commutatori vampata tipi è indicato nella la figura D.4 e un esempio di un adattatore per i supporti della lampada è indicato nella la figura D.5.

Applicazione:

Questo dispositivo è adatto a prova di forza meccanica al tipo di superficie scatole delle spine e dello incavo-sbocco, del montaggio, alle ghiandole della vite, alle coperture della ghiandola, al commutatore e ad altri accessori elettrici per la famiglia ed i simili scopi.

Campione:

Tipo di superficie scatole delle spine e dello incavo-sbocco, del montaggio, ghiandole della vite, coperture della ghiandola, commutatore ed altri accessori elettrici.

Caratteristica:

Il montaggio - il sostegno può essere alzato ed essere abbassato, a destra e a sinistra muovendosi e l'angolo di impatto può essere regolato. Il dispositivo è un dispositivo di impatto del pendolo di energia bassa per 2J e sotto.

Parametri:

1. Pendolo: Lunghezza: 1000mm; diametro esterno: 9mm; spessore della parete del tubo d'acciaio: 0.5mm; materiale: acciaio; peso: 100±1g

2. Montaggio - sostegno: peso: 10±1 chilogrammo; è ben impostato e la direzione orizzontale e la direzione verticale possono essere regolato. L'intero sostegno può essere 90°through rotante l'asse di rotazione.

3. Elemento notevole: 150g, massa equivalente 200g. (elemento notevole 200g per opzione).

4. Tavola di altezza di caduta
