apparecchiatura di collaudo flessibile del cavo 0.33m/s di 1000mm IEC60245-1

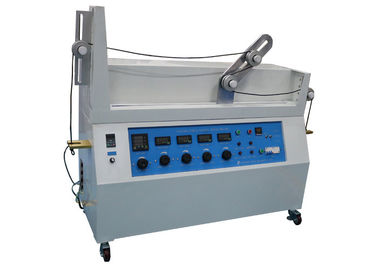

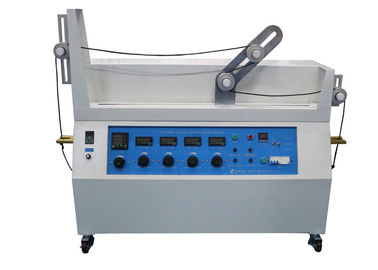

figura 1 prova di flessione dell'apparecchiatura di collaudo del cavo 0.33m/s IEC60245-1 per la distanza difficile flessibile dei cavi 1000mm

Norma:

La gomma IEC60245-1 ha isolato le tensioni cavo-stimate fino a e includendo 450/750 diparte 1: La clausola 5.6.3.1, di requisiti generali la gomma IEC60245-2 ha isolato le tensioni cavo-stimate fino a e includendo 450/750 diparte 2: Figura di clausola 3,1 di metodi di prova 1, IEC60065-1 clausola b) 16,3

Descrizione standard:

Questa prova sarà effettuata per mezzo dell'apparato come appare figura 1. Questo apparato consiste di un trasportatore C, di un sistema di azionamento per il trasportatore e di quattro pulegge per ogni campione di cavo da provare. Il trasportatore C sostiene due pulegge A e B, che sono dello stesso diametro. Le due pulegge fisse, a qualsiasi estremità dell'apparato, possono essere di un diametro diverso dalle pulegge A e B, ma tutte e quattro le pulegge così saranno sistemate che il campione è orizzontale fra loro. Il trasportatore fa i cicli (in avanti e movimenti a rovescio) sopra una distanza di 1 m. ad una velocità approssimativamente costante di 0,33m/s fra ogni inversione della direzione di movimento.

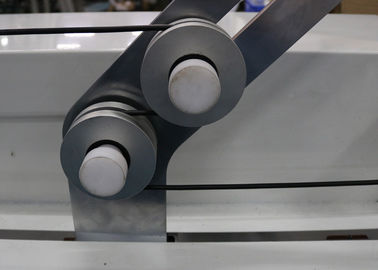

Le pulegge saranno fatte di metallo ed avere una scanalatura a forma di semicircolare per i cavi circolari e una scanalatura piana per i cavi piani. I morsetti di repressione D saranno fissi in modo che la tirata si applichi sempre dal peso da cui il trasportatore sta allontanandosi. La distanza fra un morsetto di repressione e il suo supporto, mentre l'altro morsetto sta riposando sul suo supporto, sarà del massimo di 5cm.

Il sistema di azionamento sarà tale che i giri del trasportatore uniformemente e senza scatti quando inverte dall'una direzione ad un altro.

Parametri:

Applicazione:

È usata per il controllo della forza meccanica dei cavi flessibili completati. Questa prova non si applica ai cavi flessibili con i centri di sezione trasversale nominale maggior di 4mm2, né ai cavi che fanno i più di 18 sovrapporsi centri in più di due strati concentrici.

Caratteristica:

L'apparecchiatura della prova può soddisfare le richieste standard della prova del domestico e le norme internazionali, possono essere ampiamente usate. Ha metro digitale di precisione, così, può misurare esattamente la più piccola o più grande tensione corrente. Il metodo del cambiamento per le pulegge è semplice e conveniente. L'attrezzatura di prova adotta al meccanismo di comando a catena, la prestazione è stabile ed il rumore è raro.
