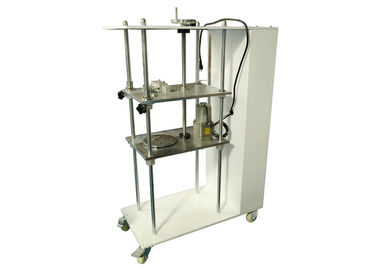

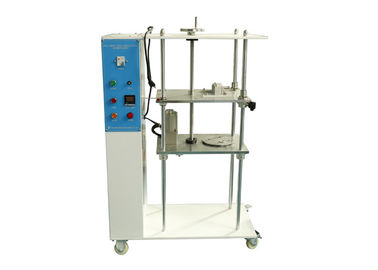

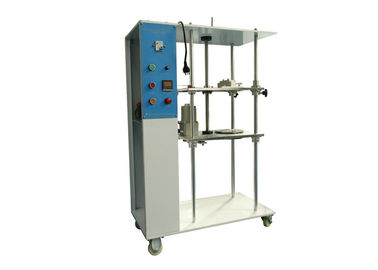

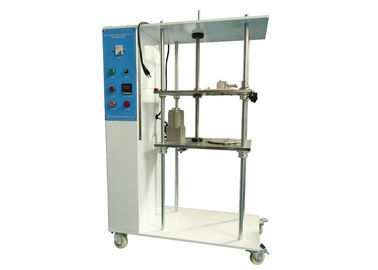

Attrezzatura di prova di IEC di IEC60947-1 2 giri/min. 500mm

10 apparecchiatura della prova della flessione dell'attrezzatura di prova di IEC del ± 2 giri/min. di giri/min. per la boccola di altezza 250~500mm dei conduttori all'interno di 15mm

Norma:
Apparecchiatura elettrica di comando di IEC 60947-1 “e apparecchiatura di controllo a bassa tensione – parte 1: Clausola 8.2.4.3, figura 1 di regole generali”

Descrizione standard:

La prova deve essere effettuata con l'attrezzatura di prova adatta. Il numero specificato dei conduttori sarà collegato al terminale. La lunghezza dei conduttori della prova dovrebbe essere 75 millimetri più di lunghezza dell'altezza H specificata in tabella 5. Le viti di serraggio saranno strette con una coppia di torsione conformemente alla tabella 4 o con la coppia di torsione specificata dal produttore. Il dispositivo collaudato sarà assicurato secondo le indicazioni di figura 1.

Ogni conduttore è sottoposto ai moti circolari secondo la seguente procedura:

L'estremità del conduttore nell'ambito della prova sarà passata tramite una boccola appropriata di dimensione in una lastra posizionata ad un'altezza H sotto il terminale dell'attrezzatura, come tabella arresa 5. Gli altri conduttori saranno piegati per non influenzare il risultato della prova. La boccola sarà posizionata nella lastra orizzontale concentrica con il conduttore. La boccola sarà mossa in modo che la sua linea centrale descriva un cerchio di un diametro da 75 millimetri circa il suo centro nel piano orizzontale a 1 0 ± 2 giri/min. di giri/min. La distanza fra la bocca del terminale e la superficie superiore della boccola sarà all'interno di 1 5 millimetri dell'altezza H in tabella 5. La boccola deve essere lubrificata per impedire legare, la torsione o la rotazione del conduttore isolato. Una massa come specificato nella tabella 5 deve essere sospesa dall'estremità del conduttore. La prova consisterà di 135 rivoluzioni continue.

Durante la prova, il conduttore nè scivolerà fuori del terminale nè della rottura vicino all'unità di bloccaggio.

Applicazione:
È usato per il giudizio se la progettazione e la struttura del terminale di vite di serraggio è corrispondenti con il requisito non di sovra-danno al cavo. Inoltre, inoltre è usato per controllare se il terminale di vite di serraggio può sopportare lo sforzo nella fase di uso normale.


Parametri:

Tavola della lista del peso:

Tavola di collocazione dei pesi:
