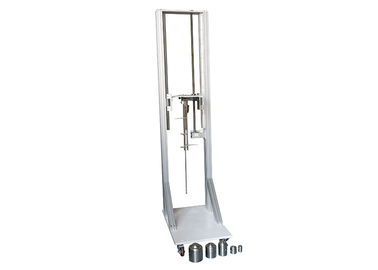

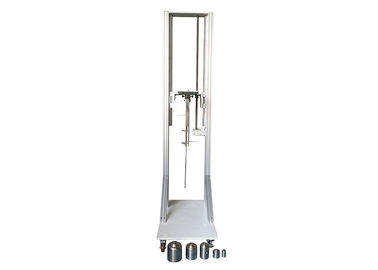

Attrezzatura di prova di urto del martello 50J del pendolo di alta energia

Attrezzatura di prova di urto del martello 50J del pendolo di alta energia

High Energy Pendulum Hammer 50J  Impact Testing Equipment
High Energy Pendulum Hammer 50J  Impact Testing Equipment

Dettagli:

Luogo di origine: La CINA
Marca: HongCe
Certificazione: calibration certificate
Numero di modello: HC9921A

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 insieme
Prezzo: Negotiatable
Imballaggi particolari: compensato
Tempi di consegna: 25 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 10 /month stabilito
Contatto
Descrizione di prodotto dettagliata
Materiale: Acciaio inossidabile Elemento di impatto: 2,5,10,20,50J facoltativo
Altezza di goccia: 200-1200mm Angolo del pendolo: 0-90 ° regolabile
Nome di prodotto: Apparecchiatura della prova del martello del pendolo Garanzia: 1 anno
Standard: IEC60068-2-75, IEC62262 Uso: macchina di prova di urto
Evidenziare:

impact test equipment

,

pendulum impact testing machine

La prova di urto lavora gli elementi a macchina di impatto di acciaio inossidabile dell'apparecchiatura della prova del martello del pendolo dell'alta energia



Norma:

IEC60068-2-75 prova ambientale – parte 2: Prove – prova Eh: Prova Eha di clausola 5 delle prove del martello: Martello del pendolo, gradi IEC62262 di protezione forniti dalle recinzioni per materiale elettrico contro gli impatti meccanici esterni (codice di IK)



Descrizione standard:

L'apparecchiatura della prova è fatta di basicamente un pendolo che gira alla sua estremità superiore in modo da essere tenuto in un aereo verticale. L'asse del perno è a 1 000 millimetri sopra il punto buono. Il pendolo è composto di braccio nominalmente rigido e di elemento notevole che aderisce ai requisiti della tabella 1.

Per le prove pesanti, voluminose o difficili trattare gli esemplari, un pendolo portatile può essere utilizzato. Aderirà alla descrizione di cui sopra ma il suo perno può essere riparato direttamente sull'esemplare o su una struttura mobile. In questo caso, sarà assicurato che, prima delle prove, l'asse del pendolo sia orizzontale, che la sua riparazione sia sufficiente rigida e che il punto di impatto è nell'aereo verticale che passa con l'asse.

In tutti i casi, quando il pendolo è liberato, sarà permesso cadere soltanto sotto l'influenza di forza gravitazionale.



Applicazione:

Si applica per verificare il grado meccanico di forza di collisione quando le coperture del materiale elettrico si scontrano oggetti esterni.



Campione:

La parete del gabinetto di conteggio di energia elettrica, scatola di giunzione del centralino del cavo della sottostazione e del cavo e simile attrezzatura.



Caratteristica:

La struttura di questo dispositivo è saldata da acciaio inossidabile, la struttura è compatta e durevole. I supporti di attacco possono essere regolato su e giù e l'angolo di impatto è ° 0-90 regolabile, l'intera apparecchiatura della prova è facile da essere azionato. Il dispositivo è un dispositivo di impatto del pendolo dell'alta energia per 2J e sopra.



Parametri:

Angolo della barretta del pendolo 0-90 ° regolabile, esposizione della scala
Lunghezza della barretta del pendolo

1000mm.

φ9 è usato per 1J e 2J, φ15.9 è usato per 5J, 10J, 20J e 50J

Elementi di impatto 2J, 5J, 10J, 20J, 50J
Altezza di impatto 200mm~1200mm regolabili




Energia di impatto, massa equivalente e tavola di altezza di goccia:

Energy/J 2 5 10 20 50
Chilogrammo di massa equivalente (±2%) 0,5 1,7 5 5 10
Altezza di caduta mm±1% 400 300 200 400 500




Relazione fra il codice di IK e la tavola di energia di impatto:

Codice di IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Impatto energy/J * 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20





Principi meccanici:

Questo apparato è progettato e manifatturiero secondo l'IEC 60068-2-75, la parte frontale della barretta del pendolo è collegata agli elementi colpenti, regola la barretta del pendolo a certa altezza e liberare liberamente, quindi l'oscillazione della barretta del pendolo per urtare la superficie del campione all'interno dell'per definire l'area. Gli elementi notevoli di massa equivalenti differenti stanno corrispondendo alle energie differenti di impatto e si applica alla prova di forza differente di recinzione del materiale elettrico.

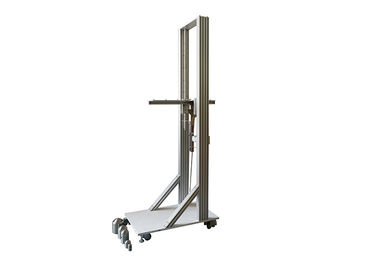

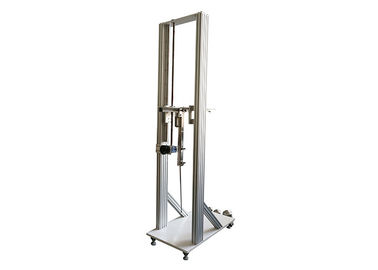

Attrezzatura di prova di urto del martello 50J del pendolo di alta energia 0Attrezzatura di prova di urto del martello 50J del pendolo di alta energia 1
