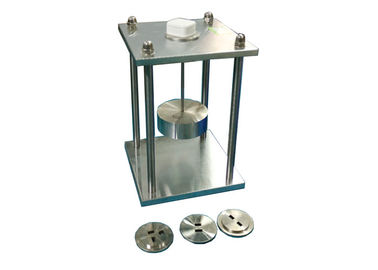

Dispositivo della prova di IEC 60884,1 per verificare la fissazione dei perni nel corpo del Pin della spina del posto fisso della spina

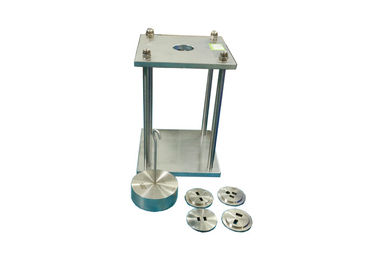

Dispositivo della prova di IEC 60884,1 per verificare la fissazione dei perni nel corpo del Pin della spina del posto fisso della spina

Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 24,10, figura 30 di requisiti generali”

Descrizione standard:

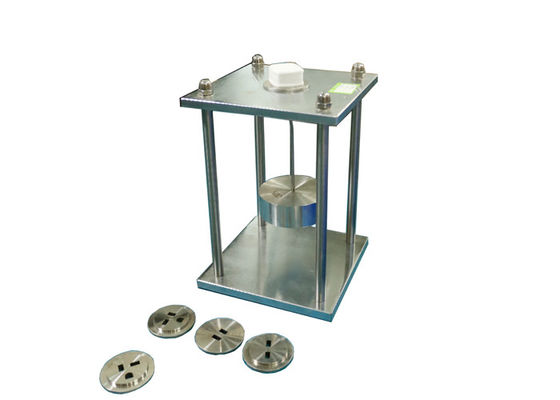

La spina è disposta su un piatto d'acciaio rigido fornito dei fori adatti per i perni della spina come appare come esempio figura 30.

Le distanze fra i centri dei fori (per esempio, d1 e d2) saranno le stesse delle distanze fra i centri del cerchio circoscritto intorno alla sezione trasversale di ogni perno nel capitolato d'appalto della spina.

Ogni foro avrà un diametro uguale a quello del cerchio circoscritto intorno alla sezione trasversale del perno più (6 ± 0,5) il millimetro.

La spina è posizionata sul piatto d'acciaio in tal modo che i centri dei cerchi che circoscrivono i perni coincidono con i centri dei fori.

Una tirata P uguale alla forza massima di ritiro come tabella arresa 16, è applicata, senza scatti, per 1 min su ogni perno a sua volta, in direzione dell'asse longitudinale del perno.

La tirata è applicata all'interno di un gabinetto del riscaldamento ad una temperatura di (un °C di 70 ± 2), 1 h dopo che la spina è stata disposta nel gabinetto del riscaldamento.

Dopo la prova, la spina è permessa raffreddarsi alla temperatura ambiente e sarà verificato che nessun perno sia stato spostato nel corpo della spina da più di 1 millimetro.

Campione: Spina, perno

Parametri:

Applicazione:

È usata per verificare la fermezza della spina e del perno della spina. La spina è disposta su un piatto d'acciaio rigido fornito dei fori adatti per i perni della spina. La distanza fra i centri dei fori sarà la stessa delle distanze fra i centri del cerchio circoscritto intorno alla sezione trasversale di ogni perno nel capitolato d'appalto della spina.

Metodo di prova

1. Prima che primo uso, utente se il familiare con le norme pertinenti per più efficace ed adeguato facendo uso dell'apparecchiatura della prova e del completamento della prova.

2. La spina è posizionata sul piatto d'acciaio in tal modo che i centri dei cerchi che circoscrivono i perni coincidono con i centri dei fori. Poi inserisca la spina della prova nell'incavo in direzione dell'asse longitudinale del perno. Dopo il quel, la spina è disposta nel gabinetto del riscaldamento con la temperatura (un °C di 70 ± 2), 1 h dopo, una forza di tirata si applica dentro un gabinetto del riscaldamento

3. Scelga il dispositivo di pressione secondo la forma della spina e faccialo saldamente è collegato con la spina (assicuri che non allenti quando eserciti una forza di tirata)

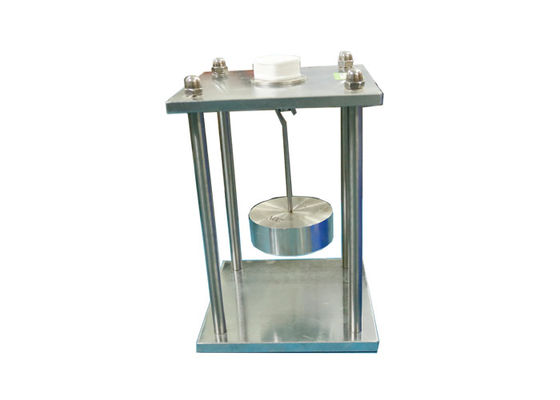

4. Scelga il peso della forza di tirata secondo la forza massima di ritiro come tabella arresa 16 (può essere raggiunto dalla sovrapposizione), il peso è agganciato nell'anello del morsetto, maniglia con attenzione e non producono la tensione esplosiva.

5. La forza è applicata su ogni perno della spina per 1 min, dopo la prova, la spina si concede raffreddarsi alla temperatura ambiente e sarà verificato che lo spostamento di alcun perno della spina nel corpo della spina non dovrebbe eccesso 1 millimetro.

6. L'attenzione di paga alla pulizia del dispositivo ed alla manutenzione degli incavi dopo la prova è completata.
