Dettagli:
Termini di pagamento e spedizione:
|
| Pesi: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Verifichi l'altezza: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diametro del foro del puntale: | 6,5, 9,5, 13, 14.5mm | verifichi i periodi: | 0~9999 |
| Diametro della rotazione: | 75mm | Frequenza delle prove: | 10±2 RPM |
| Evidenziare: | tester dell'incavo elettrico,tester elettrico della spina |
||

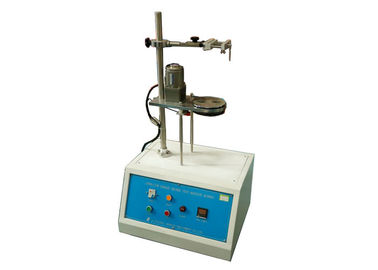

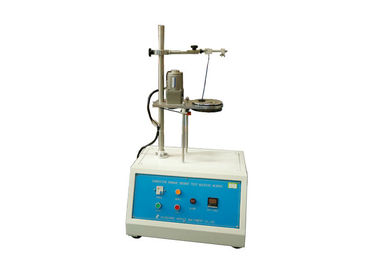

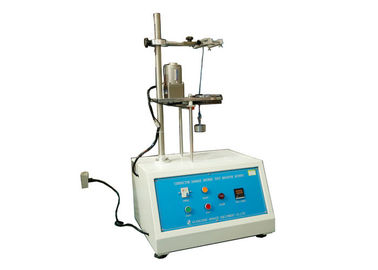

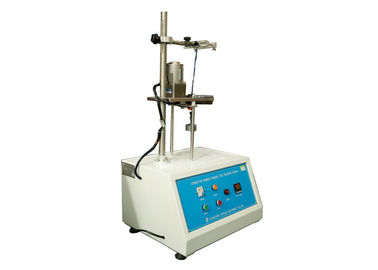

La figura 11 dispositivo difficile di frequenza delle prove IEC60884 di 10±2 RPM per il controllo del danneggiamento dei conduttori sceglie il posto di lavoro
Norma:
Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausole 12.2.2, 12.3.10 e figura 11 di requisiti generali”
Applicazione:
È uso controllare se i terminali con la vite ed i terminali screwless inscatolano gli orsi la forza del meccanismo nell'ambito dell'operazione normale. Pricipalmente uso giudicare se la progettazione e la struttura della vite che premono i terminali soddisfanno la richiesta del morsetto i conduttori senza eccessivo danno.
Campione:
Terminali di vite e terminali screwless
Parametri:
| Modello | HC9903 |
| Frequenza delle prove | 10±2 RPM |
| Diametro della rotazione | 75mm |
| Verifichi i periodi | 0~9999 |
| Pesi | 0,3, 0,4, 0,7, 0,9, 1.4kg |
| Verifichi l'altezza | 260, 280, 300, 320mm |
| Diametro del foro del puntale | 6,5, 9,5, 13, 14.5mm |
| Norme | IEC60884-1, IEC60669-1 |
Prova normale
1. Adeguamento della scala: Sblocchi il dado fisso della posizione della scala, registri il dispositivo all'altezza richiesta per ottenere la prova e riparilo.
2. Concentri l'adeguamento: utilizzi il martello del cavo per trovare il centro della piattaforma girevole. Qui dobbiamo corrispondere alla forma del campione, di modo che il terminale principale-fuori del campione è allineamento.
3. Installazione del campione.
3.1. I terminali del collegamento sono collegati ai cavi corrispondenti ed al morsetto e riparano i dispositivi dopo l'installazione.
3.2. Il cavo è da parte a parte alla boccola corrispondente ed installa il contrappeso corrispondente.
3.3. Tavola di confronto del peso, dell'altezza e della boccola come qui sotto:
| Sezione trasversale nominale del conduttore (² di millimetro) | Diametro del foro della boccola (millimetro) | Altezza (millimetro) | Massachussets per il conduttore (chilogrammo) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
|
|||
4. Punti normali della prova:
4.1. Prestabilisca il】 di tempo della prova del 【secondo i requisiti standard, premi 4.2. Premi il bottone del】 di inizio del 【, gli inizio del dispositivo per funzionare, la piattaforma girevole girano ad un tasso di 10r/min., dopo il raggiungimento al】 di tempo della prova del 【, alla fermata automatica della prova e con il richiamo sano. 4.3. Premi il bottone di risistemazione giallo per rimuovere il richiamo di voce. Dopo che la prova è completata, il commutatore dell'interruttore dovrebbe essere tiratoe giù e tagliare l'alimentazione elettrica. 4.4. Conclusione: Durante la prova, il conduttore nè scivolerà fuori dell'unità di bloccaggio nè della rottura vicino all'unità di bloccaggio, né il conduttore sarà danneggiato in modo da renderlo ormai inadatta ad uso.
