Figura 35 di clausola 24,18 del tester dell'incavo della spina SUS304. Verifica del foro della scanalatura e del calibro inverso della conicità

IEC60884-1 figura 35 di clausola 24,18. Verifica del foro della scanalatura e del calibro inverso della conicità

Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 24,18, figura 35 di requisiti generali”.

Applicazione:

È usata per verificare la scanalatura, il foro e la conicità inversa. Si è trasformato in in un'attrezzatura indispensabile ed importante nel produttore degli elettrodomestici, nei servizi d'ispezione di qualità e la prestazione nella sicurezza individuata istituzione di R & S dei prodotti elettrici della famiglia.

Campione:

Verifichi la scanalatura, il foro e la contro conicità

Caratteristica:

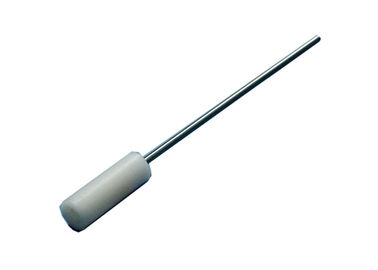

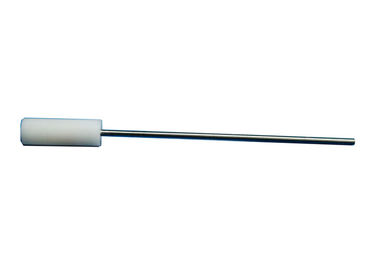

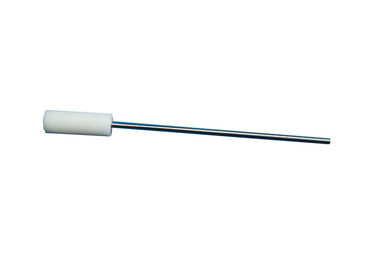

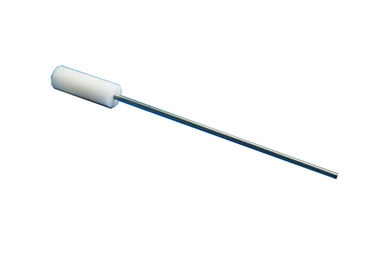

1. Materiale della sonda della parte: Acciaio inossidabile, dimensioni: il diametro Φ2.5 +0,05 0, la lunghezza è di più di 100 millimetri.

2. La maniglia di nylon, fornisce dei fori filettati M6 all'estremità della maniglia, può essere collegata con il dinamometro di spinta e di tirata per la fabbricazione della prova dell'applicazione della forza.

Parametri:

Punti di operazione

Un calibro secondo figura 35, applicata con una forza di 1 N non fornirà più di 1,0 millimetri dalla parte superiore di alcuna scanalatura, foro o conicità inversa, e simili, quando il calibro è parallelo applicato al montaggio/alla superficie e perpendicolare sostenenti alla parte nell'ambito della prova, secondo le indicazioni di figura 36.

Nota: La verifica se, secondo figura 35, il calibro è entrato da più di 1,0 millimetri è fatta in riferimento ad un perpendicolare della superficie per affrontare la B e l'inclusione della parte superiore del profilo delle scanalature, dei fori, delle conicità inverse e simili.
