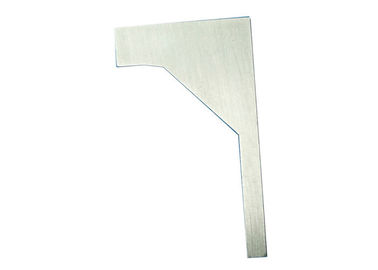

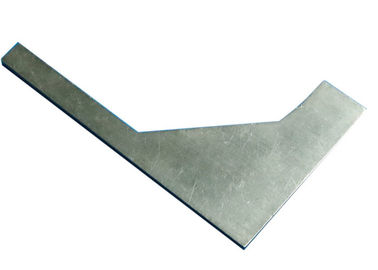

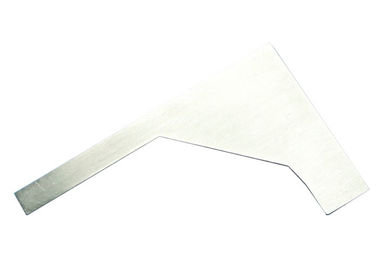

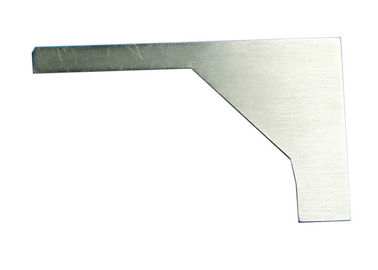

clausole 24,17 e 24,18 figura 32 calibro di spessore di 2 millimetri del coperchio dell'acciaio inossidabile

IEC60884-1 clausole 24,17 e 24,18 figura 32 calibro del coperchio dell'acciaio inossidabile

Norma:

Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausole 24,17 e 24,18, figura 32 di requisiti generali”.

Applicazione:

È usata per controllare la linea di contorno della copertura o del coperchio. Si è trasformato in in un'attrezzatura indispensabile ed importante nel produttore degli elettrodomestici, nei servizi d'ispezione di qualità e la prestazione nella sicurezza individuata istituzione di R & S dei prodotti elettrici della famiglia.

Campione:

Parametri:

Punti di operazione:

Riferisca prego a IEC60884-1, il calibro come appare figura 32 è spinto verso ogni lato di ogni copertura o copertura-piatto quale sono fissi senza viti su un montaggio o su una superficie sostenente, secondo le indicazioni di figura 33. Il fronte B che riposa sul montaggio/superficie sostenente, con il perpendicolare del fronte A a, il calibro si applica perpendicolarmente ad ogni lato nell'ambito della prova.

Le distanze fra il fronte C del calibro ed il profilo del lato nell'ambito della prova, parallelo misurato per affrontare la B, non diminuiranno (ad eccezione delle scanalature, fori, conicità inverse e simili, disposti ad una distanza di meno di 7 millimetri da un aereo compreso il fronte B ed aderire alla prova di 24,18) quando le misure sono ripetute, a partire da punto X in direzione della freccia Y (si veda figura 34).
