MODELLO: | HC9914D | stazione: | 4 posti di lavoro |
---|---|---|---|
potere: | AC220V | regolatore: | Controllo dello SpA |
Colpo della fodera: | 0-100mm, preregolamento | Giri l'angolo: | 0-360°, preregolamento |
Evidenziare: | Incavo della spina del commutatore di IEC 60884,Incavo della spina del commutatore dello SpA,4 stazioni commutano l'incavo della spina |

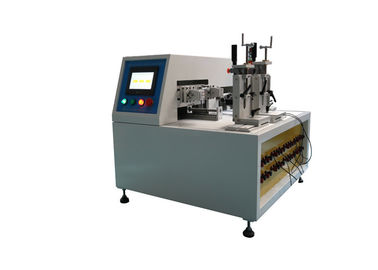

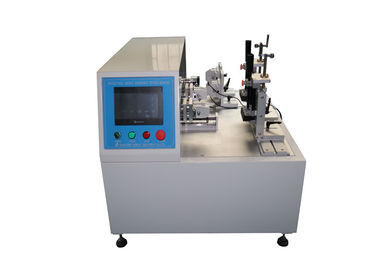

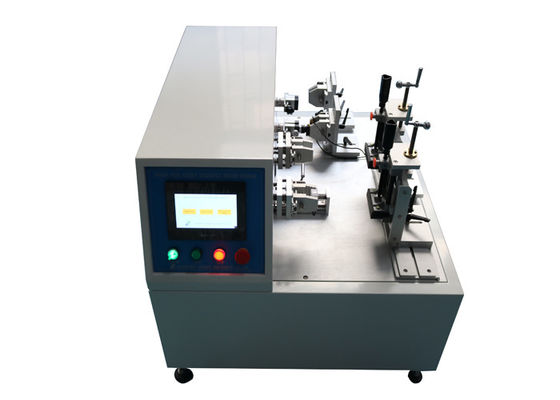

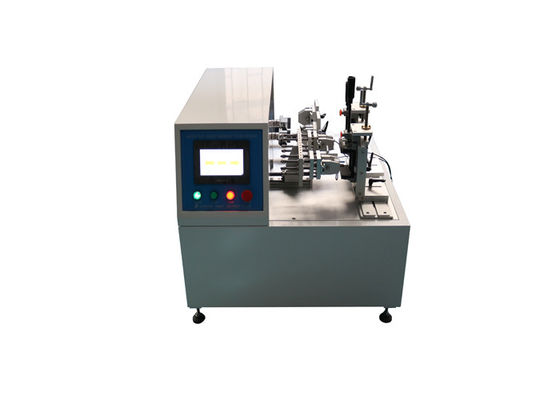

Le stazioni di controllo 4 dello SpA di vita dell'operazione normale dell'incavo della spina del commutatore IEC60884 collaudano la macchina
Introduzione di prodotto
La macchina della prova è progettata e fabbricata secondo IEC60884-1clause 20 e 21 fico 16, IEC60669-1 ed ecc. È applicabile per i commutatori che tagliato la prova di vita dell'operazione normale e della capacità della famiglia e le simili installazioni elettriche fisse, anche adatte a prova di vita della capacità di rottura degli incavi e delle spine e dell'operazione normale della famiglia e di simili scopi. L'attrezzatura di prova simula i commutatori, le spine e gli incavi, i contatti la rotazione da sempre, inserzione del fusibile e ritira le azioni, per la valutazione se i commutatori, le spine e gli incavi, contatti del fusibile possono resistere all'uso normale di danno meccanico e di danno elettrico di affaticamento e se i punti di contatto ha il fenomeno di adesione, fenomeni chiusi o sconnessi a lungo termine, esaminare se i campioni sono eccessivo consumato o hanno altre conseguenze nocive. È attrezzatura di prova speciale per la prova di resistenza elettrica degli spina-incavi e dei commutatori.
L'attrezzatura di prova può fare la prova di resistenza per i commutatori, gli interruttori a leva, le spine e gli incavi del bottone. Accoppiato con la prova di carico esterna di processo della latta della banca di carico (resistente, induttivo e capacitivo), ha un sistema del controllo corrispondente. Noti prego che la banca di carico esterna dovrebbe essere preparata dall'utente.
La macchina della prova è fatta del telaio di alluminio, piatto della guarnizione di acciaio inossidabile, guidato dal servomotore e dalla vite della palla, con il touch screen a 7 pollici di colore, il sistema di controllo dello SpA di Mitsubishi, l'interfaccia umanizzata dell'operazione ed il visualizzatore digitale potente. I tempi della prova, il tempo corrente della conduzione, la velocità della prova, colpo della prova possono essere prestabiliti. Ha la funzione corrente elettrica dell'esposizione che può mostrare la corrente della conduzione del campione. L'intera macchina della prova ha 2 posti di lavoro, ogni stazione può elaborare contemporaneamente i commutatori e le spine ed incavi lineari. Quando c'è continuamente inserita/disinserita commutato dovuto l'adesione o il guasto, allarmerà e registrerà il numero appropriato degli esperimenti ed allarma quando i tempi della prova raggiungono il valore prestabilito. La macchina della prova si fermerà automaticamente quando un allarme accade.
Parametri tecnici
Nome di parametri | Dati di parametro | Osservazione |
Potere | AC220V, 50Hz | |
Posto di lavoro |
2 stazioni della fodera; 2 stazioni giranti. |
|
Interfaccia di operazione | touch screen a 7 pollici | |
Modo dell'azionamento | Servomotore | |
Sistema di controllo | SpA di Mitsubishi | |
Tempi della prova | 0~999999 volte, possono essere prestabilite | |
Tempo di conduzione | 0~999.9s, può essere prestabilito | |
Tempo della rottura | 0~999.9s, può essere prestabilito | |
Colpo della prova | Lineare: 0 ~ 100mm, regolabile | |
Velocità della prova |
15 volte al min 7,5 volte al min 30 volte al min |
|
Ambiente di test |
Pressione atmosferica 80 ~ 106kpa; Temperatura ambiente 5~ 40℃; Umidità relativa (20~ 90) %RH; Posto di uso: nessuna agitazione violenta, nessuna vibrazione, nessun disturbo elettromagnetico, nessuna polvere, nessun gas esplosivo o corrosivo, buona dissipazione di calore |
|
Dimensioni | L*W*H=1300mmx800mmx600mm | |
Peso | 180KGS |
Precauzioni
1. Gli operatori dovrebbero leggere con attenzione le istruzioni prima di per mezzo di questa attrezzatura, capiscono l'uso della sicurezza elettrica e fanno le misure di sicurezza corrispondenti; continua la prova prima della conferma là non è difficoltà nascosta della sicurezza.
2. La tensione è 1,1 volte della tensione nominale del campione e la corrente elettrica è 1,25 volte della corrente nominale del campione. Scelga prego la tensione ed i valori correnti secondo i requisiti delle norme relative, o i campioni saranno danneggiati e gli incidenti personali della sicurezza saranno causati.
3. I cavi dei campioni che sono collegati al carico dovrebbero essere di adattarsi alla corrente nominale permessa dei campioni.
4. Dopo la pressatura del bottone dell'arresto di emergenza, deve essere risistemato dalla destra che torce il bottone, quindi la stampa "RESET", se non, l'attrezzatura di prova non funzionerà erroneamente o non funzionerà.
5. Quando il dispositivo si guasta, spenga prego il potere e poi ricominciare.
6. Una volta trattato il test di carico, deve seguire rigorosamente le istruzioni collegare il circuito come pure presta attenzione alla sicurezza.
7. Ogni i dispositivi ed i morsetti richiede la lubrificazione e la manutenzione regolari.
