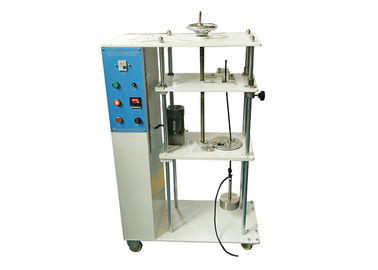

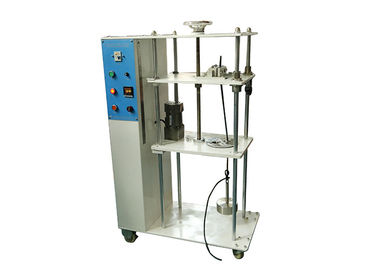

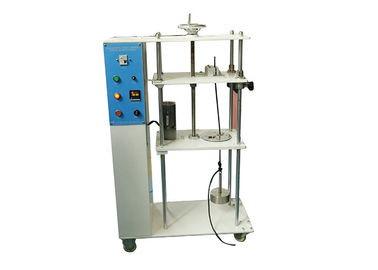

Cavo IEC60947 che preme danneggiamento di ed allentamento accidentale del tester della flessione dei conduttori 75mm
Introduzione di prodotto
Questa macchina di prove inoltre è chiamata l'apparecchiatura della prova per il controllo del grado di danno di cavo che conferma alla clausola 8.2.4.3 di norme IEC60947-1, la figura 1 la tabella 5. Questa conformità è usata per il giudizio se la progettazione e la struttura del terminale di vite di serraggio è corrispondenti con il requisito non di sovra-danno al cavo. Inoltre, inoltre è usato per controllare se il terminale di vite di serraggio può sopportare lo sforzo nella fase di uso normale.
I tempi difficili possono essere prestabiliti prima della prova e la conformità si ferma automaticamente con l'allarme quando i tempi difficili sono raggiunti.
Parametri tecnici
| Modello | HC9903A |
| Frequenza delle prove | 10±2 RPM |
| Diametro della rotazione | 75mm |
| Tempi della prova | 0~9999 |
| Pesi | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (pesi sovrapposti) |
| Altezza della prova | 250~500mm |
| Diametro del foro del puntale | 6.5~28.6mm, pc 12 |
| Norme | IEC60998-2-2, IEC60947-1 |
Avviso:
(1) questa attrezzatura del dispositivo con 18 cespugli del cavo di 9 dimensione, diametro: 6.5mm, 9.5mm, 13mm, 14,5 millimetri, 15.9mm, 19.1mm, 22.2mm, 25.4mm e 28.6mm.
(2) giri il raggio del foro del centro di piattaforma girevole è 38mm, utente può selezionare il cespuglio appropriato del cavo secondo i requisiti della prova del campione.
(3) se il foro del cespuglio abbastanza grande, deve impacchettare il cavo nel foro, può sostituire un più grande cespuglio del cavo
(4) altezze (H) deviazione di ±15mm

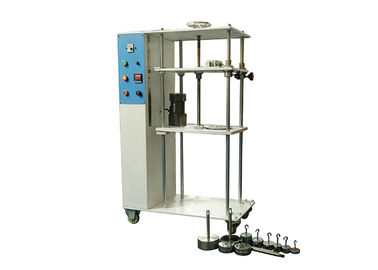

Tabella 1: lista dei pesi
| No. | Massa del peso (chilogrammi) | Quantità |
| 1# | 0,2 con il gancio | 1 pc |
| 2# | 0,3 con il gancio | 1 pc |
| 3# | 0,4 con il gancio | 1 pc |
| 4# | 0,7 con il gancio | 1 pc |
| 5# | 0,7 attraverso il foro | pc 2 |
| 6# | 0,9 con il gancio | 1 pc |
| 7# | 0,9 attraverso il foro | pc 2 |
| 8# | gancio 1.4with | 1 pc |
| 9# | 2 con il gancio | 1 pc |
| 10# | 2 attraverso il foro | 1 pc |
| 11# | 2,3 attraverso il foro | 1pc |
| 12# | 4,5 con il gancio | 1 pc |
| 13# | 4,5 attraverso il foro | 1pc |
| 14# | 6,8 con il gancio | 1 pc |
| 15# | 6,8 attraverso il foro | 1 pc |
| 16# | un gancio di 8 .2with | 1 pc |
Tabella 2: tavola di collocazione dei pesi
| Di massa richiesto (chilogrammi) | Collocazione |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0,7 | 4# |
| 0,9 | 6# |
| 1,4 | 8# |
| 2 | 9# |
| 2,9 | 9#+7# |
| 4,5 | 12# |
| 5,9 | 12#2*5# |
| 8,6 | 14#+2*7# |
| 9,5 | 9#+13#+11#+5# |
| 10,4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16,8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22,7 | 16#+15#+13#+11#+7# |
