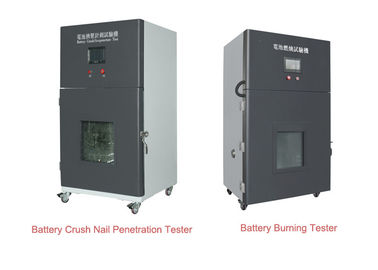

Il tipo apparecchiatura di collaudo del computer di penetrazione del chiodo di schiacciamento della batteria si conforma SN/T 1414.1-2004 |
Dettagli:
Termini di pagamento e spedizione:
|
Campo di pressione: | 1KN ~ 20KN (controllabile) | Tolleranza della forza: | ±1% |
---|---|---|---|
Gamma di schiacciamento: | 0~400MM | Commutatore dell'unità: | Kg/N/Lb |
Gamma di velocità di penetrazione del chiodo: | 1 ~ 80mm/s | Accuratezza di velocità: | ±0.1MM/S |
Evidenziare: | Camera di prova della batteria 20KN,Camera di prova della batteria di 400MM |
1KN ~ 20 camera di prova di penetrazione 0~400MM del chiodo di schiacciamento della batteria di controllo dello SpA di KN
Informazioni di produzione:
Questo tester è progettato e fabbricato secondo IEC62133 la clausola 7.3.6, 8.3.5 IEC60086-4 IEC 60086-1, GB/T 18332.2-2001, UL1612, UN38.3, GB/T 31241-2014 di clausola 6.5.3 ecc. È di simulare il terminale della batteria al litio di potere reale facendo uso degli ambienti, quale la batteria nello schiacciamento, nella penetrazione e nelle risposte i vari risultati negli stati differenti penetrazione/schiacciare.
La prova dovrebbe essere alla temperatura dell'ambiente 20℃ di ± 5℃, ha messo la batteria che si collegano con la termocoppia (il punto di tocco delle coppie termiche fisse sulla grande superficie della batteria) nell'armadietto del progetto, con il chiodo inossidabile di corrosione di 3mm non per penetrare il punto centrale della batteria con velocità di 20mm/s-80mm/s.
Parametri:
Struttura | Tipo verticale con la struttura verticale di pressione |
Tensione in ingresso | 380V 50 hertz |
Campo di pressione | 1KN ~ 20KN (controllabile) |
Tolleranza della forza | ±1% |
Gamma di schiacciamento | 0~400MM |
Commutatore dell'unità | Kg/N/Lb |
Gamma di velocità di penetrazione del chiodo | 1 ~ 80mm/s (controllabile) |
Accuratezza di velocità | ±0.1MM/S |
Il chiodo penetra il potere | Pressione di olio |
Spazio di prova | ≥ W300*D300*H200mm |
Dimensione globale | W940XD780XH1620 millimetro |
Finestra di osservazione | 390 x 360mm (vetro protetto contro le esplosioni temperato spesso di 20mm) |
Illuminazione | Con luce dal lato superiore interno della camera |
Base | Installato con 4 ruote universali e 4 macchine per colata continua di riparazione, gratis muoversi disponibile e riparare. |
Dispositivi protetti contro le esplosioni | Con la funzione del rilascio dell'aria, aspiri l'aria residua che ha prodotto quando prova; Con la funzione di pressione e protetta contro le esplosioni del rilascio, il tipo magnetico porta dell'adsorbimento di limitazione della pressione dal lato posteriore del gabinetto della protezione (300*300mm), quando con forte scossa dell'aria, la porta di sollievo aprirsi automaticamente, riduce la forza di scossa di esplosione. |
Fondo della camera | Con il tipo dispositivo dell'estratto della raccolta per l'elettrolito ed i detriti sperimentali. |
Ago d'acciaio del tungsteno |
Φ3X100MM 10 pezzi Φ5X100MM 10pieces |
Peso della macchina | Circa 400KG |
Metodo dell'esposizione | Touch screen dello SpA |
Descrizione standard di IEC62133
7.3.6 schiacciare delle cellule
a) Requisiti
Schiacciare severo di una cellula (per esempio, durante la disposizione in un compattatore residuo) non causerà l'incendio o l'esplosione.
b) Prova
Ogni cellula completamente fatta pagare è schiacciata fra superficie piana due, la forza per schiacciare si applica da un ariete idraulico che esercita una forza di 13KN+1 KN, schiacciare è eseguito in un modo che causerà il risultato più avverso, una volta che la forza massima si è applicata, o una caduta di tensione brusca di un terzo della tensione originale è stata ottenuta, la forza è liberata.
Una cellula cilindrica o prismatica è schiacciata con il suo parallelo longitudinale di asse alla superficie piana dell'apparato schiacciante, al meglio sia ampio che i lati stretti delle cellule prismatiche, un secondo della cellula è provato, girato il º 90 intorno alle loro asce longitudinali confrontate al primo insieme.
c) Criteri di accettazione
Nessun fuoco, nessun'esplosione
8.3.5 schiacciano (cellule)
a) Requisiti
Schiacciare severo di un cellshall non causa l'incendio o l'esplosione.
b) Prova
ogni cellula completamente fatta pagare, fatta pagare secondo la seconda procedura alla temperatura di carico di limite superiore in 8.1.2, immediatamente è trasferita e schiacciata fra due superfici piane in una temperatura ambiente, la forza per schiacciare si applica da un ariete idraulico che esercita una forza di schiacciare di 13KN+1 KN.the è eseguita in un modo che causerà il risultato più avverso .once che la forza massima si è applicata o una caduta di tensione brusca di un terzo della tensione originale è stata si verifica di 10% di deformazione ha accaduto confrontato alla dimensione iniziale, la forza è liberata (qualsiasi circostanza accade in primo luogo dovrebbe essere l'indicazione che la forza dovrebbe essere liberato)
Una cellula cilindrica o prismatica è schiacciata con il suo parallelo longitudinale di asse alla superficie piana dell'apparato schiacciante .test solo l'ampio lato delle cellule prismatiche.
c) Criteri di accettazione
Nessun fuoco, nessun'esplosione
Clicchi prego qui la prova Equipment.pdf della batteria per ottenere gli interi insiemi delle apparecchiature di collaudo della batteria.
