| Camera interna: | 1000mm*1000mm*1000mm | Velocità girante (RPM): | 1 ~5 regolabile |
|---|---|---|---|
| Diametro della piattaforma girevole: | 400 m., 200m | Altezza della piattaforma girevole: | 200 millimetri |
| Foro di gocciolamento: | 0,4 millimetri | Area di gocciolamento: | 800X800 millimetro |
| Evidenziare: | Attrezzatura di prova di protezione dell'ingresso IPX1234,attrezzatura di prova di protezione dell'ingresso 1000L |
||

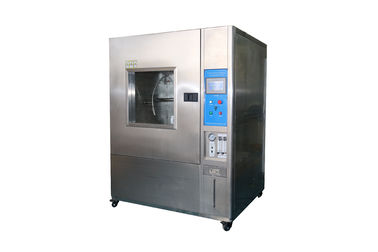

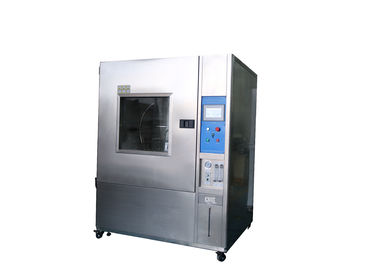

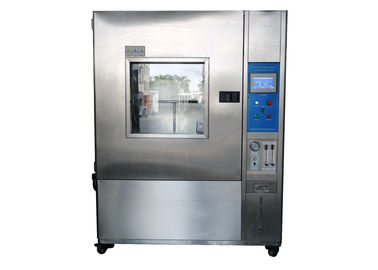

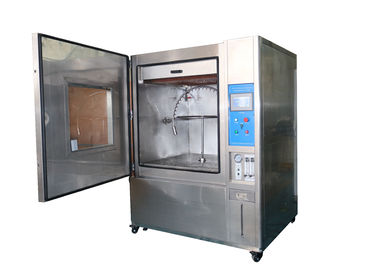

i gradi impermeabili di 1000L IPX1234 provano il tester di controllo dello SpA a prodotti elettrici ed elettronici
Introduzione di prodotto
Questa attrezzatura è adatta a prova dei prodotti elettrici che sono recinzione ed hanno sigillato nell'ambiente della pioggia se può assicurare la buona prestazione di attrezzature e delle componenti. La progettazione scientifica di questa attrezzatura, di modo che l'attrezzatura può essere l'acqua di gocciolamento realisticamente simulata, spruzzatura dell'acqua, spruzzante acqua ecc. L'applicazione del sistema di controllo completo e della tecnologia di conversione di frequenza fa l'angolo di rotazione dello scaffale del campione. L'angolo di oscillazione della barretta del pendolo e la frequenza dell'oscillazione dell'acqua dello spruzzo possono essere regolato automaticamente.
IPX1/2, attrezzatura di prova impermeabile di gradi IPX3/4 sono progettati e fabbricati secondo l'IEC 60529 < Degrees="" of="" protection="" provided="" by="" enclosures="">. Questa attrezzatura si applica in IPX1, IPX2, IPX3, scopi di prova impermeabili di gradi IPX4, che ampiamente sono adottati dai prodotti dell'apparecchio d'illuminazione, istituzioni elettriche ed elettroniche di certificazione di prodotti, le organizzazioni di prove ed imprese di produzione per controllo di qualità.
Prestazione tecnica
| Camera interna | 1000mm*1000mm*1000mm |
| Camera esterna | 1500mm*1400mm*1900mm |
| Velocità girante (RPM) | 1 ~5 regolabile |
| Diametro della piattaforma girevole | 400 m., 200m |
| Altezza della piattaforma girevole | 200 millimetri, è regolabile |
| Foro di gocciolamento | 0,4 millimetri |
| IPX1, velocità del gocciolamento IPX2 (scorrimento dell'acqua) | 1 +0,5 0mm/min (IPX1), 3 +0,5 0mm/min (IPX2) |
| Area di gocciolamento | 800X800 millimetro |
| Altezza | 120 millimetri |
| Metropolitana di oscillazione della pioggia | R200, R400 |
| Gamma dell'angolo di oscillazione del tubo d'oscillazione | ±60°, ±180° (colleghi) |
| Foro dell'ago | φ0 .4 millimetri |
| Velocità dell'oscillazione | IPX3 15times/min; IPX4 5times/min |
| Distanza fra i fori | 50 millimetri |
| Scorrimento dell'acqua di ogni foro | 0,07 l/min +5% |
| Pressione dello spruzzo | 80-150Kpa |
| Oscillazione del pendolo | Max.±150° |
|
Fori dell'ugello |
121 foro di Ф0.5mm 1 foro al centro i circoli ristretti 1 di 12 fori al passo 30° 4 cerchi esterni di 24 fori al passo 15° |
Metodo di uso
Preparazione prima della prova
Giri l'interruttore di accensione, il sistema è alimentato sopra, la luce di indicatore di potenza è sopra, il touch screen è alimentato sopra per visualizzare lo schermo [domestico] ed il clic [schermo di controllo] per andare allo schermo di controllo.

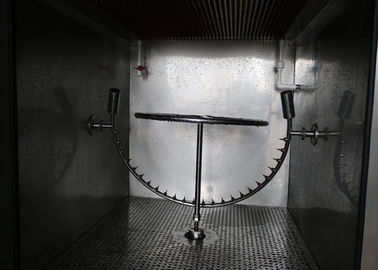

installazione 1.The della metropolitana di oscillazione
Installi i tipi differenti di tubi del pendolo secondo i requisiti della prova. Nell'installare, dovete installare un lato del foro nello sbocco dell'acqua dalla destra. Quando il tubo di oscillazione di R200 ha usato per la prova IPX3, dovete bloccare 4 fori. Quando il tubo del pendolo R400 è utilizzato per la prova IPX3, deve essere bloccato 5 fori.
2. L'installazione della fase girante tillable
La fase girante ha due fasi e la fase è sostituita secondo la dimensione del tubo di oscillazione e la fase può essere girata in senso antiorario.
Disposizione del campione
Disponga il campione sulla piattaforma girevole ed il campione è riparato ad una distanza di 200 millimetri dall'ago. Premi il modo di alimentazione manuale sullo schermo [di parametro] per girare la fase girante e per osservare se la rotazione è normale.
Inizio della prova
1, prova verticale della pioggia del gocciolamento IPX1: Muova lo schermo del touch screen verso [schermo di parametro] e clicchi il modo scelto del gocciolamento IPX1-2, clicchi al pulsante di avvio per cominciare la prova, regoli il misuratore di portata di IPX1-2 al flusso richiesto e l'aria compressa aperta chiude uniformemente il gocciolamento, clicca il bottone, comincia sulla sincronizzazione della prova.
Prova verticale della pioggia del gocciolamento 2.IPX2:
L'operazione di prova è la stessa come sopra.
Prova di acqua d'oscillazione della metropolitana 3.IPX3:
Muova lo schermo del touch screen verso lo schermo [di parametro] e premi il bottone, automaticamente giri la metropolitana d'oscillazione nella posizione 0°, fissi il tempo della prova e selezioni il modo IPX3. La stampa, regola la portata di flusso di produzione IPX3 sul pannello.
R200 (IPX3: 0.35LPM, IPX4: 0.7LPM), R400 (IPX3: 1.0LPM, IPX4: 1.5LPM)
Prova di acqua d'oscillazione della metropolitana 4.IPX4:
Il processo dell'operazione è lo stesso della prova di acqua d'oscillazione IPX3. Soltanto l'angolo della prova è fissato a 350°.
Prova dell'ugello spruzzatore 5.IPX3-4
Giri lo schermo a [schermo di parametro], il modo scelto dell'ugello spruzzatore, fissi il tempo della prova, fissando il tempo e premi il bottone, regoli il misuratore di portata dell'ugello spruzzatore dietro il carro armato a 9LPM.
