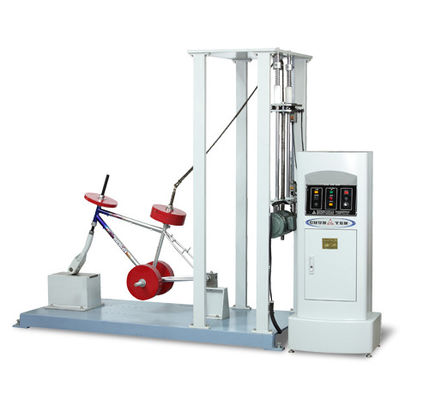

attrezzatura di prova di IEC 220v/macchina pneumatica della prova di caduta per l'Assemblea elettrica della forcella anteriore della bicicletta di 500mm

macchina pneumatica della prova di caduta della bicicletta di 500mm della forcella anteriore Assembly220v di controllo elettrico dello SpA

Standard

GB17761-2018 clausola 7.3.1.2 .2, GB 3565-2005 clause7.1 27,2, clausola 4.7.2, ISO4210-6-2014 clausola 4,2, ISO4210-2-2014 clausole 4.9.5 e 4.8.2, clausola 5,3, clausola 4.8.2, clausola 4.8.2 di GB 14746-2006 di JIS D 9401-2010 dell'en 14764-2005 dell'en 14766-2005.

Applicazione

Questa macchina è utilizzata per simulare la capacità della ruota anteriore di una bicicletta di lasciare l'ostacolo al suolo quando guida. L'assemblea della bicicletta dovrebbe essere sostenuta sul asse posteriore in moda da poterla girare liberamente circa il asse posteriore in un aereo verticale. La forcella dovrebbe essere disposta su un'incudine d'acciaio piana per tenere la struttura nella sua posizione normale. Un peso di 70 chilogrammi dovrebbe essere fissato al tubo della sella ed al suo centro di gravità disposti sull'asse della colonna montante 75 millimetri dall'estremità superiore della colonna montante. Girando l'assemblea circa il asse posteriore, il centro di gravità del peso da 70 chilogrammi è disposto verticalmente sopra il asse posteriore e poi l'assemblea è libera di cadere ed urtare sull'incudine.

Parametri

1, durezza d'acciaio HRC≥50 dell'incudine

2, distanza regolabile ≥500mm dell'incudine (conveniente collaudare i veicoli di dimensione)

3, calibro di altezza: 0-500mm

4, risoluzione di altezza: 1mm

5, ascensore della pagina: elettrico

6, rilascio della pagina: pneumatico

7, peso dell'attrezzatura: trattamento antiruggine di placcatura d'acciaio

8, modo di controllo: Controllo automatico di programma dello SpA

9, modo della regolazione dell'esposizione: Touch screen a 7 pollici di colore di TFT LCD

10, alimentazione elettrica dell'attrezzatura: CA 220V 50Hz

11, la parte principale della macchina sono un membro d'acciaio con ad alta resistenza e facilmente non sono deformati.

12, la base della macchina sono fatti dell'acciaio solido con la buona stabilità e sono forniti delle costole e dei piedi regolabili.

13, spruzzatura elettrostatica dell'aspetto a macchina, placcatura elettrolitica di altre parti, alta resistenza alla ruggine e bello aspetto.

Metodo di prova

1, seleziona l'asse appropriata per riparare il rullo leggero alla forcella anteriore ed alla forcella posteriore del telaio al banco di prova;

2, il bullone ripareranno la piastra di sostegno. Regolando anteriore e posteriore le posizioni del volantino e dell'incudine sopra l'incudine d'acciaio, il centro del rullo è appena la posizione da alzare (regoli anteriore e posteriore la posizione dell'incudine d'acciaio in modo che il centro del rullo sia direttamente sopra);

3, riparano il peso del peso standard sul tubo della sella come norma;

4, il bullone sono estratti rapidamente e l'assemblea è sottoposta ad un moto della caduta libera per colpire l'incudine d'acciaio per completare la prima prova, la seconda prova è ripetuta;

5, dopo che la prova è completata, controllano l'assemblea per vedere se c'è le crepe e la deformazione e giudicano se è qualificata secondo la norma.
