Lo SpA controlla i commutatori equilibrati auto leggeri resistenza del tester, della lampada 250v e della prova sistema integrato carico del LED

Lo SpA controlla i commutatori equilibrati auto leggeri resistenza del tester, della lampada 250v e della prova sistema integrato carico del LED

    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
    • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System
  • PLC Control LED Light Tester , 250v Self Ballasted Lamp Switches Endurance And Load Integrated Test System

    Dettagli:

    Luogo di origine: La Cina
    Marca: HongCe
    Certificazione: calibration certificate (cost optional )
    Numero di modello: HK1504

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Imballaggi particolari: compensato
    Tempi di consegna: 45 giorni
    Termini di pagamento: T/T
    Capacità di alimentazione: 10 /month STABILITI
    Contattaci
    Descrizione di prodotto dettagliata
    Campione: commutatori della lampada equilibrati auto 250v Valore di tensione di Digital: 0 ~ 300V
    Tasso di funzionamento: 3 - 40 volte Valore di potere di Digital: 0~9KW
    Manica di uscita: 3 Manica Stazione: 3 stazioni di prova indipendente

    L'auto di controllo 250v dello SpA ha equilibrato la prova di resistenza dei commutatori della lampada e la scatola del carico ha integrato il sistema di prova



    Norma: IEC60669-1: 2017 clausola 19,3 e IEC60669-2-1: clausola 2015 19,109



    Parametri tecnici:

    Oggetto Contenuto
    Potere Monofase con terra AC220V±5%/50Hz
    Sistema di controllo industriale intelligente

    IPC: IPC-810E

    Software di configurazione: E5

    Oscilloscopio: Tektronix o Agilent

    Modulo di acquisizione: multiplo

    • , WDH=600*500*1450mm,

    spruzzatura elettrostatica di superficie della polvere

    Commuti il tester di resistenza

    Stazione: 3 stazioni di prova indipendente

    Sistema di controllo: servomotore LCD del touch screen +PLC+ di colore a 7 pollici, ha un'interfaccia di comunicazione, che è conveniente per uso o la comunicazione online con altri dispositivi (quali i vari carichi), permettendo alla raccolta di dati ed alle statistiche.

    Colpo della prova: 0.1~100mm, possono essere prestabiliti

    Velocità della prova: 0.1~200mm/s, può essere prestabilito

    Tempo inserita/disinserita: il periodo di "ON" sarà (25+5 0) % del ciclo totale ed il periodo di "OFF" (750 -5) %, 0.1~99.9 può essere prestabilito

    Tasso di funzionamento: 3 - 40 volte possono essere fissate, connesso con il colpo della prova, la velocità della prova e la regolazione inserita/disinserita di tempo

    Rilevazione dell'allarme: Circuito di rilevazione incorporato, quando il prodotto è individuato per essere incompetente, c'è un allarme udibile e visivo e ci sono richiami del testo:

    1)Quando il commutatore è legato, la conduzione continua accade;

    2)Quando la scossa elettrica brucia, non può essere collegata;

    3)Quando il conteggio arriva.

    Porto del collegamento del carico: i carichi differenti della prova possono essere collegati come stato necessario, quale il carico di lampada di filamento di tungsteno, il carico ecc esternamente equilibrato della lampada, il carico della TV, il carico induttivo, il carico capacitivo, carico di motore.

    Dimensione: W1250mm×D650mm×H1150mm;

    Peso: 100kg.

    scatola Auto-equilibrata del carico della lampada

    Valore di tensione di Digital: Gamma 0 ~ 300V, precisione 0,5,

    Valore di potere di Digital: 0~9KW, precisione 0,5

    Canale di uscita: canale 3 (due canali sono 250W e l'altro canale è 400W)

    Tensione nominale del commutatore: 250V ~, la tensione in ingresso è regolabile, tutti i parametri di esercizio è messa a 250V~, compreso W, ioalza, I2 t e forme d'onda della corrente di afflusso.

    Corrente nominale 10A, 13A, 16A, 20A quattro facoltativo

    Ogni dispositivo fornisce un dispositivo di controllo di chiusura (funzione «di calibratura» del touch screen) scelta, ogni volta è nella conduzione di angolo di 90 gradi, questa funzione può essere usata per la calibratura dell'attrezzatura e la verifica iniziali di misura.

    Con lungamente sopra lungo fuori dalla funzione di protezione, il periodo di protezione di 1 ~ 99S può essere prestabilito, la protezione dell'allarme di arresto.




    Principio di prova:

    IEC60669-1: 2017 e IEC60669-2-1: 2015, soltanto per i commutatori con una tensione nominale di 250V.

    Il circuito della scatola del carico sarà conforme alla figura 12b e clause19.3, con il ponte raddrizzatore ed il condensatore.

    Lo SpA controlla i commutatori equilibrati auto leggeri resistenza del tester, della lampada 250v e della prova sistema integrato carico del LED

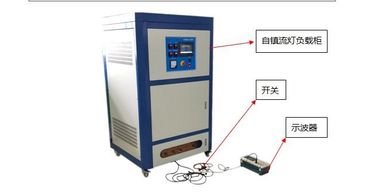

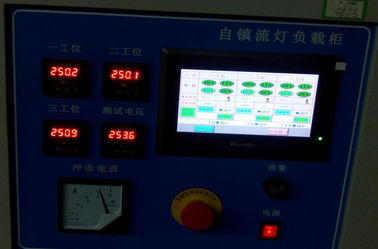

    Esposizione del dispositivo: Misuratore di potenza e voltometro sul dispositivo per controllare.

    Lo SpA controlla i commutatori equilibrati auto leggeri resistenza del tester, della lampada 250v e della prova sistema integrato carico del LED



    Metodo di calibratura:

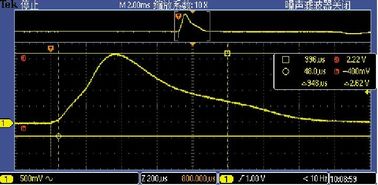

    Metodo di processo e di calibratura della prova manuale: il campione del commutatore è collegato al terminale di uscita della scatola del carico, l'oscilloscopio è collegato al porto di calibratura e le 0,2 resistenze standard del livello (il valore della resistenza è di 0,01 ohm) sono collegate in serie al circuito del commutatore e la tensione attraverso la resistenza standard è letta da un oscilloscopio, la formula di divisione della tensione dalla resistenza per ottenere la corrente (I=U/R=U/0.01=100*U), il diagramma di forma d'onda di misura (forma d'onda standard GB16915.1-2014 per riferimento) è come segue:

    Lo SpA controlla i commutatori equilibrati auto leggeri resistenza del tester, della lampada 250v e della prova sistema integrato carico del LED

    I dati misurati sono copiati al computer ed il segnale provato di tensione è calcolato dal software di Excel. Divida la tensione dalla resistenza del campionamento (0,01 ohm) per ottenere il valore corrente misurato I=U/R=U/0.01=100*U.

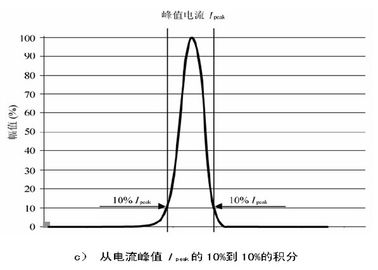

    I dati di forma d'onda di 10A-100W sono indicati nella seguente tavola:

    Lo SpA controlla i commutatori equilibrati auto leggeri resistenza del tester, della lampada 250v e della prova sistema integrato carico del LED

    Per assicurare la consistenza e la stabilità, i dati di cui sopra richiedono più di 5 misure (freddo e caldo compresi), i valori misurati sono all'interno dei requisiti della norma.



    Metodo del test automatico:

    Installi il campione del commutatore da provare al tester di resistenza del commutatore, di modo che il terminale del commutatore è collegato con il terminale di uscita auto-equilibrato della scatola del carico della lampada ed il segnale industriale del computer (oscilloscopio) è collegato alla porta di calibratura. Quando il tester di resistenza dell'opzione è collegato al manipolatore dell'azionamento di comando per fare l'opzione chiusa, l'onda corrente inviata dalla scatola auto-equilibrata del carico della lampada è accesa ad un angolo di fase di 90° ed il computer industriale raccoglie automaticamente ilpicco corrente dei picchi I, I2 t e la tensione V e calcolo automatico, confrontando i dati standard, danti un giudizio qualificato di guasto.
