Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD

Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD

  • Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD
  • Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD
  • Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD
  • Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD
Apparecchiatura di collaudo della batteria della semionda sinusoidale 300kgf con il banco di prova di scossa di vibrazione/l'esposizione LCD
Dettagli:
Luogo di origine: La Cina
Marca: HongCe
Certificazione: Calibration certificate (cost additional)
Numero di modello: HB6204
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: compensato
Tempi di consegna: 45 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 10 /month STABILITI
Contatto
Descrizione di prodotto dettagliata
Forza stimata di seno: 300kgf Forza stimata di scossa: 600kgf
Gamma di frequenza: 5~4000Hz Spostamento di scossa: 25.4mm
Accelerazione massima: 981m/s2 Massachussets degli equipaggi mobili: 3kg
Evidenziare:

Macchina di prova della batteria

,

Camera di prova della batteria

Attrezzatura di prova LCD della batteria della semionda sinusoidale 300kgf dell'esposizione del banco di prova di scossa di vibrazione





Standard



IEC62133 clausola 7.2.2, IEC60086-4 clausola 6.4.3, IEC 60086-1, GB/T 31241-2014 ed ecc.



Applicazioni



La prova di vibrazione può essere usata per trovare il guasto prematuro della batteria, simula la valutazione di stato reale e la prova di resistenza delle strutture. Il prodotto ha una vasta gamma di applicazioni, di ampio campo di applicazione e di risultati dei test significativi ed affidabili. È una vibrazione batteria-specifica ideale per i produttori della batteria, i servizi d'ispezione di qualità e gli istituti di ricerca. Attrezzatura di prova. È adatto a verificare i vari tipi di unicellulari e la batteria imballa come caricare il nichel al cadmio-nichel, acido al piombo e del metallo del tesoro, dello ione del litio, dell'idrogeno del nichel, dell'idruro.

La prova di vibrazione può anche essere usata per prova di fatica dei prodotti per valutare la durata del prodotto.



Parametri



Sistema di vibrazione
Forza stimata di seno

300kgf

Forza casuale stimata

300kgf

Forza stimata di scossa

600kgf

Gamma di frequenza 5~4000Hz
Max. Displacement 25.4mm
Spostamento di scossa

25.4mm

Max. Velocity

2m/s

Max. Acceleration

981m/s2

Diametro dell'armatura

Φ150mm

Prima frequenza di risonanza

2900Hz

Max. Eccentric Torsion

>196N×m

Massachussets degli equipaggi mobili

3kg

Punto di collegamento del carico 13 punti di collegamento
Dimensione della vite del banco (standard)

M8

Disposizione della vite del banco

(diametro, quadrato)

Φ60mm 6 pezzi, Φ120mm 6 pezzi
Frequenza assiale di isolamento antivibrante <3Hz
Max. Loading

120kg

Perdita magnetica <3mT (≤1mT facoltativo per il requisito speciale)

Dimensione (uncrated) (L×W×H)

764mm×530mm×660mm

Peso

490kg

Amplificatore di potenza

Potere

3kVA

Rapporto segnale-rumore >65dB
Tipo dell'amplificatore Amplificatore di potenza INSERITA/DISINSERITA di Digital
Esposizione dell'amplificatore di potenza

Con i dispositivi perfetti di protezione e dell'allarme per esposizione LCD sopra la corrente, sopra tensione, bench la temperatura ecc. E tensione, protezione corrente per il seno, RMS casuale

Modulo di logica dell'amplificatore di potenza Il pannello di controllo principale dell'amplificatore adotta il controllo del CPU, con la funzione dell'autoispezione.
Amplificatore con la funzione di memoria dell'errore

Con l'errore memorizzi la funzione, disponibile per controllare facilmente la ragione dell'errore. Ed intero tempo di prova, controllo di tempo di prova di ultima volta disponibile

Protezione di sistema

Le funzioni includono: sopra tensione, sotto tensione, fase predefinita, errore logico, protezione del modulo di potere, temperatura del modulo di potere, sopra la corrente, sopra tensione, souce di potere, spostamento del banco, temperatura del banco, protezione di circuito del collegamento esterno. Tutto l'errore accade, prodotto chiuso. Nel frattempo con l'allarme.

Amplificatore

Adotti la tecnologia del modulo di effetto del giacimento del transistor del MOSFET, modulo di logica con il campionamento in tempo reale del microprocessore del CPU, la protezione, l'esposizione LCD, il tempo di esercizio dell'annotazione, gli stati dell'errore, uscita massima, aderita ai requisiti del CE; Amplificatore di potenza con IGBTmodule.
Tensione della potenza nominale

120Vrms

Efficienza dell'amplificatore

>92%

Dimensione (uncrated) (L×W×H)

550mm×680mm×1455mm

Peso (Uncrated)

230kg

Ventilatore

Potere

0.75kW

Flusso d'aria

0.18m3/s

Pressione d'aria

0.015kgf/cm2



Informazioni di prodotto

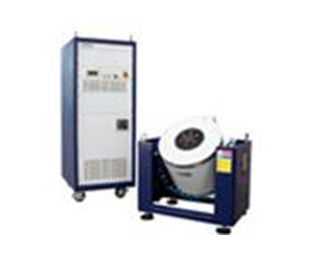

Consistono del sistema di vibrazione, regolatore di vibrazione ed altri accessori .please si riferiscono alle informazioni delle parti come qui sotto:

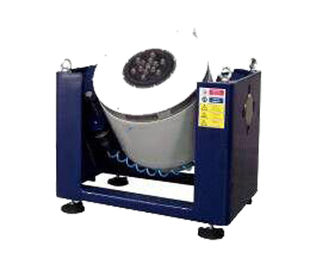

Introduzione del sistema:



struttura magnetica del circuito 1.Double per assicurare alta intensità del campo magnetico & per ridurre perdita di cambiamento continuo;

La struttura degaussing speciale può ridurre la perdita di cambiamento continuo inferiore a 1 mt

 molla 2.U-type, rulli e cuscinetto lineare per la forte resistenza di deviazione del carico

la molla 3.Air è utilizzata per isolamento antivibrante; Lavoro del sistema di vibrazione costantemente anche con l'onere gravoso;

nessun fondamento dello speciale di bisogno

i dispositivi 4.Protection sono forniti per il sovra-termale, il sovraccarico, la sovracorrente, sovratensione e

sovra-spostamento del tester di vibrazione; Dispositivi di protezione elettrici della rete per la sovratensione,

sotto-tensione, mancante della fase; Trasmettitore, corrente-limitante, morbido inizio, temperatura eccessiva,

breve corrente, protezione dell'errore del modulo

5.Able per completare seno, casuale, prove ambientali di impatto

il sistema 6.This richiede la fluttuazione di tensione, ≤±10%

il sistema 7.This richiede la messa a terra della resistenza a massa, ≤4Ω

affidabilità 8.High, particolarmente adatta ad operazione da sempre

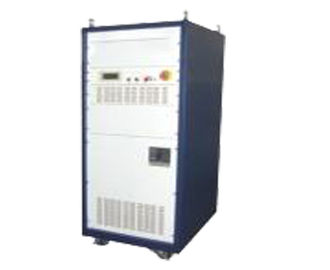

Tipo introduzione dell'interruttore digitale dell'amplificatore:

Questo sistema adotta la tecnologia di modulazione di larghezza di impulso di seno dell'amplificatore di potenza digitale. Il suo lavoro

il principio è: facendo uso del potere ad alta frequenza del commutatore dell'effetto di campo del MOSFET, tramite il circuito digitale di amplificare e ristabilire il segnale a bassa tensione che ha introdotto dal regolatore, poi l'uscita il segnale originale alla vibrazione

circuito della bobina mobile del tester e movimento della tavola di estensione del tester di vibrazione dell'azionamento. La parte principale dell'amplificatore di potenza digitale: il controllo anteriore, modulo dell'amplificatore di potenza, circuito di protezione, la parte di potere e gabinetto elettrico.

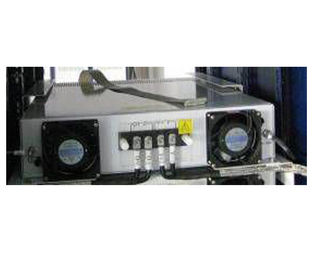

Tipo caratteristiche dell'interruttore digitale dell'amplificatore:



manutenzione 1.Easy: Contenitore intercambiabile di modulo di potere, progettazione compatta, spazio di risparmio, facile a

manutenzione.

esposizione 2.LCD:

Il modulo di logica adotta l'unità di elaborazione del chip del CPU del microcomputer, funzione LCD dell'esposizione; Può essere indicato

vari dati di sistema dettagliatamente (il potere amplifica lo scarto quadratico medio vero dell'uscita, con i dati supplementari

esposizione) e giudizio dello stato e dell'errore di operazione. Con telecomando, misurazione a distanza, a distanza

funzione di comunicazione, interfaccia amichevole, operazione facile.



Tipo funzione dell'interruttore digitale di protezione dell'amplificatore:



L'amplificatore di potenza ha installato la protezione della sovratensione di griglia di potere, la sotto-tensione di griglia di potere, potere

mancanza di griglia di fase, errore logico, modulo di potere, modulo di temperatura di potere, sovracorrente dell'uscita, uscita

sovratensione, potere di azionamento, lo spostamento della tavola, temperatura della tavola, ecc. Tutto il guasto accade, chiuso

giù uscita, con l'allarme di illuminazione e del suono allo stesso tempo. Eccetto la protezione di cui sopra, inoltre ha povero

Scarto quadratico medio la protezione e protezione dell'arresto di emergenza.

Alta efficienza di conversione (più superiore 92%) ed alta frequenza dello ione del convertito



Tabella orizzontale di slittamento:



Con la tavola orizzontale di slittamento, il tester elettrodinamico di vibrazione capace per la X, Y, prova di prova di direzione di Z. E può combinare il sistema di prova di umidità della temperatura fa la prova ambientale combinata. Con turbo - la barra di scorrimento o il sistema di rotazione della ruota a catena, una persona può girare facilmente il banco di vibrazione e collegarlo alla tavola orizzontale. Adotti la limitazione meccanica di posizione per assicurare il collegamento fra il sistema di vibrazione e la tavola orizzontale di slittamento. Multi tavola di slittamento di dimensione disponibile, da 300mm×300mm (per il piccolo sistema di vibrazione) alla grande tavola di slittamento della prova 2m×2m dell'esemplare. Limitazione differente del cuscinetto capace di realizzare operazione differente e di aderire requisiti differenti. Lo spessore e la dimensione della tavola di slittamento influenzeranno la prestazione di sistema di vibrazione e colpiscono l'alta frequenza di limitazione, utente possono personalizzarlo.



Caratteristiche del regolatore di Digital



Il regolatore di vibrazione è l'ultima progettazione dalla società del ucon che adotta l'architettura avanzata internazionale del sistema distribuito ed il suo centro è l'unità di elaborazione ad alta velocità di virgola mobile di ultimo 32 bit di serie TMS320 della società del TI. La relazione sull'esperimento è generata automaticamente in Microsoft Word. Durante o dopo la prova, la relazione sull'esperimento può essere pubblicata e poi essere generata automaticamente o manualmente.



Norma dell'hardware



Input

(1) 2 canali

risoluzione (di 2): 24 conversioni analogico-digitale del bit (ADC)

(3) impedenza introdotta: 220 K Ω

(4) amplificatore incorporato della tassa e fonte costante-corrente dell'ICP, la tensione & accelerazione dell'ICP

il sensore può direttamente essere collegato

rapporto di segnale/disturbo (di 5): >100dB



Uscita

Quantità di Manica: 1 uscita del canale

Risoluzione: 24-bit conversione digitale ad analogo (DAC)

Indice del software di controllo



Indice casuale di prestazione:



Modo di controllo: PSD

Risoluzione: Massimo 320000 linee

Gamma di frequenza: DC~4800Hz

Gamma dinamica di controllo: 85dB

Accuratezza di controllo: ±1dB,

Tempo a circuito chiuso: tipicamente 100ms



SENO



Modo di controllo: controllo sinusoidale di forma d'onda

Gamma di frequenza: 1~5000Hz,

Gamma di controllo dinamico: 95dB

Tempo a circuito chiuso: 10ms;

Accuratezza di controllo: ±1dB; Velocità 1octave/min, valore 50 di spazzata di Q

Risoluzione di frequenza: 0,001%

Velocità di spazzata: spazzata lineare 0 a 6000hz/s; spazzata logaritmica 0 ~ 100 ottobre/min

Distorsione di Wave: <0>



SCOSSA



Modo di controllo: Molto controllo limitato dell'onda o di tempo;

Modo di scossa: semionda sinusoidale;

Gamma di frequenza: DC~22000Hz;

Pagina: Tempo di durata di Max.32K: 0.5-3000ms

Modo della compensazione: pre-impulso, dopo-impulso, pre/dopo-impulso

Prestazione di controllo: gamma dinamica più superiore a 90dB
