Dettagli:
Termini di pagamento e spedizione:
|
| Corrente massima di cortocircuito: | 1000A | Sistema di resistenza interna: | mΩ 80±20 |
|---|---|---|---|
| Impiegati. Gamma: | RT~ 100℃ | Dimensione interna: | W600 X D500 x H600mm |
| Temp.fluctuation: | ±1℃ | Impiegati. Deviazione: | ±2℃ |
| Evidenziare: | Camera di prova della batteria,attrezzatura di prova di scarico della batteria |
||

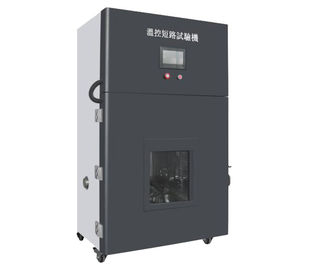

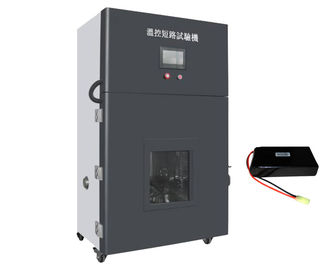

Attrezzatura di prova della batteria del tester esterno a temperatura controllata di cortocircuito
Standard
È si conforma di IEC62133 alle clausole 7.3.2, 8.3.1, 8.3.2 IEC60086-4 clausola IEC60086-4 6.5.8 6.5.9 di clausola 6.5.1, IEC 60086-1, IEC61951, IEC61960, UN38.3, UL1642, UL2054, il controllo di qualità 743/744, MT/T 1051-2007, GB/T 2900.11-1988, GB31241-2014and ecc.
Parametri tecnici
| Max. Short-circuit Current | 1000A |
| Sistema di resistenza interna | mΩ 80±20 |
| Distanza telecomandata | 7m (senza barriera solida) |
| Resistenza meccanica | 300000times |
| Resistenza elettrica | Carico di resistenza 50000 volte |
| Impiegati. Gamma | RT~ 100℃ (aderito alla condizione di esecuzione: 20℃±5℃and 60℃±5℃) |
| Temp.Fluctuation | ±1℃ |
| Impiegati. Deviazione | ±2℃ |
| Dimensione interna | W600 X D500 x H600mm |
| Materiale interno | 304# acciaio inossidabile (spessore 1.0mm) |
| Dimensione esterna | W940 X D780 x H1620mm |
| Materiale esterno | Polvere laminata a freddo dipinta (spessore 1.0mm, con spessore interno 100mm di totale del gabinetto) |
| Finestra di osservazione | Vetro di vuoto di tre strati, facile per l'osservazione dell'esemplare, dimensione: 390X360X20mm |
| Accensione | finestra di osservazione con la luce economizzatrice d'energia di alta luminosità, facile per l'osservazione dell'esemplare. |
| Foro di prova | Un foro di prova di Φ50mm da ogni lato della macchina (sinistra & destra), con la copertura d'acciaio 2stainless, copertura del silicio 2 pezzi. |
| Puleggia a macchina | Muoversi facile (regoli la disposizione) ed i bulloni ad alta resistenza (posto della correzione) hanno combinato l'uso |
| Sistema di riscaldamento | Tipo tipo radiatore dell'aletta del nicochrome U del condotto termico di alta efficienza. |
| Sistema di riciclaggio | La progettazione a prova d'umidità speciale della radiazione del calore, asse dell'acciaio inossidabile ha allungato il motore di riciclaggio, lame di alluminio resistenti della temperatura massima minima della partita |
| Progettazione del deflettore dell'aria | Capace di aumentare, giù, sinistro, radrizzi l'adeguamento, assicurano l'uniformità della temperatura. |
| Impianto di scarico | Porto di scarico della macchina dal lato indietro. |
| Alimentazione | AC220V |
| Potere | 3.0KW |
Informazioni di prodotto
Sono progettate secondo multi tipo requisiti standard di cortocircuito della batteria, nel requisito standard, il dispositivo di cortocircuito devono conformarsi alla gamma di resistenza interna ≤5mΩ, ottenere la corrente massima di cortocircuito richiesta dalla prova, inoltre, la progettazione di circuito del dispositivo di cortocircuito deve anche potere resistere all'impatto di grandi correnti, in modo da abbiamo scelto i contattori di CC del grado industriale e terminali elettromagnetici del tutto rame e diversione interna del piatto di rame, piatto di rame spesso efficacemente per migliorare l'effetto di raffreddamento, di modo che un grande dispositivo corrente di cortocircuito è più sicuro, efficacemente riducendo la perdita di attrezzatura di prova ed assicurando l'accuratezza dei dati di prova.
È consiste del contattore a corrente forte, del regolatore a distanza, del voltometro, dell'amperometro ecc.
Caratteristiche
1. Contattore a corrente forte
(1) interurbana collega e stacca la tensione di CC a 220V.
(2) Rated che lavora 1000A corrente, installato con il sistema di estinzione mediastinico dell'arco dello schermo di protezione dell'argilla del piatto del colpo magnetico del collegamento in serie.
(3) spiani la struttura della disposizione, il sistema elettromagnetico ed il sistema di estinzione dell'arco del contattore della macchina riparato sopra nell'ambito della struttura indipendente. Adotti il tipo angolare sistema elettromagnetico della valvola di rotazione e la doppia bobina che attira la bobina, aggiunge il meccanismo di pressatura di arris sulla rotazione angolare. Contattore principale fatto con rame rosso. Con resistenza di contatto bassa, alta velocità di reazione
(4) agire affidabile del contattore, sicurezza, tempo di impiego lungo e riparazione e manutenzione facili.
2. Regolatore a distanza
(1) controllo senza fili interurbano;
(2) lavoro affidabile e stabile, con la funzione auto-bloccaggio e di collegamento, forte abilità anti-interferenza, tempo di impiego lungo.
3. Voltometro
(1) tensione di misurazione: 0-100V, assicurano l'accuratezza di prova;
accuratezza dell'esposizione (di 2): Rdg ±1digit di F.S ±0.2%;
metodo dell'azionamento (di 3): metodo di integrale doppio
4. Amperometro
(1) corrente di misurazione: CC 0-1000A e 0-500A;
accuratezza dell'esposizione (di 2): F.S±0.2% rdg±1digit;
metodo dell'azionamento (di 3): metodo di integrale doppio
Accessori
| 100mΩ resistente | 1 pezzo |
| Supporto del campione | 2 pc |
| Cavo | 2pcs |
| Spina del silicio | 3pcs |
| Regolatore a distanza | 1piece |
| Operating manual | 1Copy |
