| Camera di vuoto: | 2 | Gas tracciante: | elio |
|---|---|---|---|
| Punto di scarto: | 2g/y | Tempo di ciclo: | 100s/chamber |
| Recupero dell'elio: | Tasso di recupero ≥95% | pezzo in lavorazione: | Condensatore ed evaporatore automobilistici |
| Evidenziare: | rilevazione di perdita dell'elio,attrezzatura della prova di tenuta dell'elio |
||

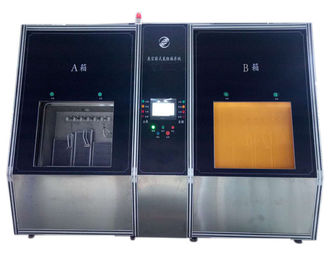

Sistema di rilevamento della perdita dell'elio della camera di vuoto per il condensatore e l'evaporatore automobilistici

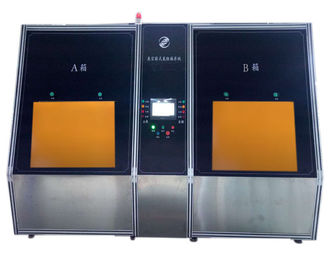

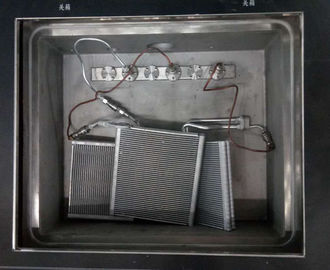

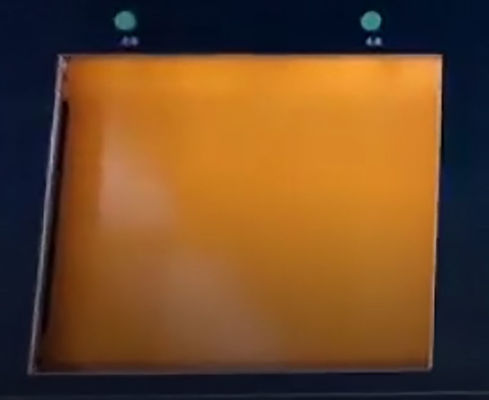

Il sistema di rilevamento della perdita dell'elio della camera di vuoto ha due camere a vuoto, il lavoro di due alloggiamenti di aspirazione collegato. Il pezzo in lavorazione è disposto in una camera di vuoto ed è collegato con i connettori rapidi. In seguito, il bottone di DOORCLOSE sulla camera di vuoto è premuto allo stesso tempo. La porta è chiusa automaticamente ed il ciclo di prova è iniziato. I protettori stridenti sono installati da entrambi i lati delle porte della camera di vuoto per assicurare che non ci sia oggetto che interferisce con il movimento della porta della camera quando la porta è chiusa.
Una volta che una delle porte è chiusa, il ciclo di rilevazione di questa camera è ha cominciato. A questo punto l'operatore può andare all'altra camera per l'operazione.
Parametri tecnici:
| Pezzo in lavorazione | Condensatore ed evaporatore automobilistici | |||
| Camera di vuoto |
Una camera (Condensatore della prova) |
Una camera (evaporatore della prova) | ||
| Dimensione | 750X620X220mm | Dimensione | 750X620X220mm | |
| Posti di lavoro | 6 | Posti di lavoro | 3 | |
| Pressione per la prova di tenuta lorda |
L'azoto/ha compresso l'aria 3,5 Mpa (regolabile discendente) |
|||
| Gas tracciante | Elio | |||
| Punto di scarto | 2g/y | |||
| Pressione della prova di tenuta fine | 4,0 Mpa (regolabile discendente) | |||
| Tempo di ciclo | 100s/chamber | |||
| Recupero dell'elio | Tasso di recupero ≥95% | |||
Configurazione principale:
| Pulsometro | BAOSI |
| Vacuometro | INFICON |
| Rivelatore di perdita | AGILENT |
| Elettrovalvola | PARKER |
| Sensore di pressione | DANFOSS |
| SpA | OMRON |
| Touch screen | WEINVIEW |
| Componenti elettriche | FUJI, SCHNEIDER, MITSUBISHI ed ecc. |
| Rivelatore di concentrazione nell'elio | HongCe |
Il nostro sistema ha una procedura automatica di calibratura che lo rende molto facile realizzare le calibrature regolari di precisione. Il sistema calibrato determina esattamente il tasso globale di perdita del pezzo in lavorazione.
L'ispezione quotidiana del sistema: il calibro standard della perdita (che è dedicato ad ispezione quotidiana) simula il pezzo in lavorazione da ispezionare ed elabora la calibratura online dell'accuratezza del sistema, può completamente assicurare la stabilità dell'accuratezza e dell'affidabilità del sistema dell'operazione.
Calibro standard della perdita
I bottoni di funzione e del menu principale sono sullo schermo, possono essere:
* manutenzione manuale
* regolazione di parametro
* verifichi il monitoraggio di stato:
* allarme ed auto-diagnosi dell'errore
* statistiche di dati di produzione
Software
Rilevazione dell'elio di vuoto:
Quando l'evacuazione della camera di vuoto raggiunge la pressione di rilevazione di perdita dell'insieme ed allo stesso tempo l'evacuazione del pezzo in lavorazione nella scatola è stata completata, il sistema individua il segnale dell'elio nella camera di vuoto e sopprime zero per questo segnale e poi il pezzo in lavorazione è riempito di gas dell'elio di 4,0 Mpa (regolabile discendente). Quando la pressione dell'elio nel pezzo in lavorazione raggiunge il valore stabilito, la rilevazione di processo del rivelatore di perdita al pezzo in lavorazione.
Se il rivelatore di perdita trova un segnale dell'elio che supera il valore stabilito, indica che c'è una perdita fine nel pezzo in lavorazione. Il sistema pubblica un allarme della perdita. L'operatore preme il bottone di conferma, quindi la camera di vuoto è aperta automaticamente dopo che l'atmosfera è riempita. L'operatore può separare il connettore rapido dal pezzo in lavorazione, scaricare il pezzo in lavorazione e segnarlo di conseguenza.
Se il rivelatore di perdita non trova un segnale dell'elio che superi il valore stabilito, indica che il pezzo in lavorazione individuato non sta colando, il sistema cede il segnale del PASSAGGIO e l'elio del pezzo in lavorazione è recuperato automaticamente. Nel momento stesso in cui l'elio è recuperato, il sistema riempie la camera di vuoto di aria. Quando la pressione della camera di vuoto aumenta a pressione atmosferica ed il processo di recupero dell'elio del pezzo in lavorazione è stato realizzato, la porta della camera di vuoto è aperta automaticamente e la procedura di rilevazione è completata.
